川滬首頁 >> 產品展示 >> 水力控制閥 >> 500X泄壓/持壓閥

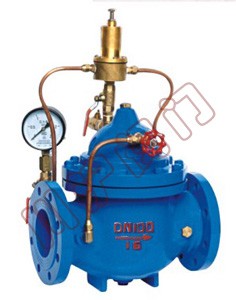

500X泄壓/持壓閥

500X泄壓/持壓閥 500X泄壓/持壓閥,結構圖

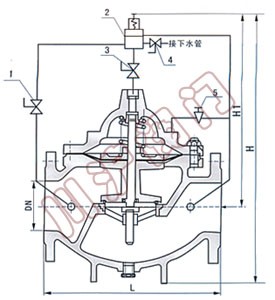

500X泄壓/持壓閥 500X泄壓/持壓閥結構圖 1.球閥 2.導閥 3.球閥 4.球閥 5.針閥

一、500X泄壓/持壓閥 結構特點和用處

500X泄壓/持壓閥由主閥、泄壓/持壓導閥針閥、球閥、微形過濾器和壓力表組成水力控制接管系統。利用水力自動操作，即可以作泄壓閥用又可作持壓閥用。作泄壓閥用時，可維持供水路壓力在設定的安全值之下；做持壓閥用，可維持主閥上游水壓在設定值之上，保持主閥上游供水壓力。
本產品利用水力自力控制，不需要其它裝置和能源，保養簡便，一閥多用。
本系列閥門產品廣泛用于高層建筑、生活區等供水管網系統及城市供水工程。

二、500X泄壓/持壓閥 工作原理

1、作泄壓閥：當泄壓/持壓導閥調整為泄壓狀態時，水通過針閥、主閥控制室、球閥A、泄壓/持壓導閥、球閥B流向出口，此時主閥處于開啟狀態。當進口壓力超過泄壓/持壓導閥設定的安全值時，泄壓導閥會自動開啟，通過球閥C放出部分水，使管路泄壓。當壓力恢復到安全值時，泄壓閥自動關閉。作泄壓閥時，各球閥常開。
2、作持壓閥：當泄壓/持壓導閥調整為持壓狀態時，只要主閥進口水壓低于導閥設定值，導閥即關閉。主要控制室升壓，主閥關閉。當主閥上游供水壓力超過導閥設定壓力時，持壓導閥才能打開，控制室的水經球閥排至出口，控制室降壓主閥開啟，開始供水，即保持了上游水壓。作持壓閥用時，球閥C常閉或用絲堵?lián)Q下。

三、500X泄壓/持壓閥 主要技術參數

公稱壓(Mpa) 殼體試驗壓力(MPa) 密封試驗壓力(MPa) 適用介質 介質溫度(℃)
1.0 1.5 1.1 水 0-80
1.6 2.4 1.76
2.5 3.75 2.75

四、500X泄壓/持壓閥 主要零件材料

零件名稱 零件材料
閥體 閥蓋 WCB
閥座 閥盤 銅合金
密封圈 O型圈 丁腈橡膠
閥桿 2Cr13
彈簧 50CrVA
針型閥 銅合金
球閥 銅合金
浮球閥 銅合金
微型過濾器 不銹鋼

五、500X泄壓/持壓閥 連接尺寸

DN L A A1 H H1 F D mm D1 mm D2 mm n-Φd
mm mm mm mm mm mm PN1.0 PN1.6 PN2.5 PN1.0 PN1.6 PN2.5 PN1.0 PN1.6 PN2.5 PN1.0 PN1.6 PN2.5
20 180 330 130 550 460 116 105 105 105 75 75 75 58 58 56 4-13.5 4-13.5 4-14
25 180 330 130 550 460 116 115 115 115 85 85 85 68 68 65 4-13.5 4-13.5 4-14
32 180 330 130 550 460 116 140 140 140 100 100 100 78 78 76 4-17.5 4-17.5 4-18
40 240 345 135 610 516 170 150 150 150 110 110 110 88 88 84 4-17.5 4-17.5 4-18
50 240 345 135 610 516 170 165 165 165 125 125 125 102 102 99 4-17.5 4-17.5 4-18
65 250 355 140 625 520 180 185 185 185 145 145 145 122 122 118 4-17.5 4-17.5 8-18
80 285 360 146 645 538 210 200 200 200 160 160 160 133 133 132 8-17.5 8-17.5 8-18
100 360 400 156 750 596 275 220 220 235 180 180 190 158 158 156 8-17.5 8-17.5 8-22
125 400 420 170 808 655 310 250 250 270 210 210 220 184 184 184 8-17.5 8-17.5 8-26
150 455 435 186 864 710 355 285 285 300 240 240 250 212 212 211 8-22 8-22 8-26
200 585 480 206 1135 805 460 340 340 360 295 295 310 268 268 274 8-22 12-22 12-26
250 650 530 226 1185 855 500 395 405 425 350 355 370 320 320 330 12-22 12-26 12-30
300 800 575 246 1325 955 580 445 460 485 400 410 430 370 370 389 12-22 12-26 16-30
350 860 620 275 1385 990 640 505 520 555 460 470 490 430 430 448 16-22 16-26 16-33
400 960 635 286 1445 1030 715 565 580 620 515 525 550 482 482 503 16-26 16-30 16-36
450 1075 665 320 1325 905 780 615 640 670 565 585 600 532 550 548 20-26 20-30 20-36
500 1075 695 348 1430 960 830 670 715 730 620 650 660 585 585 609 20-26 20-33 20-36
600 1230 720 372 1565 1020 920 780 840 845 725 770 770 685 685 720 20-30 20-36 20-39
700 1650 770 422 1755 1160 980 895 910 960 840 840 875 800 800 820 24-30 24-36 24-42
800 1750 805 458 2230 1515 1050 1015 1025 1085 950 950 990 905 905 928 24-33 24-39 24-48

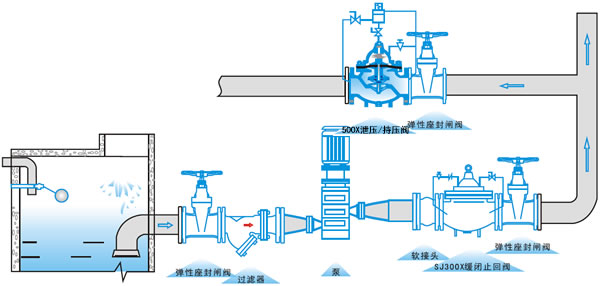

六、500X泄壓/持壓閥 安裝示意圖

500X泄壓/持壓閥安裝示意圖
