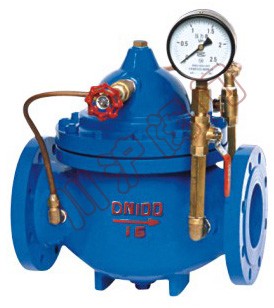

300X緩閉式止回閥

300X緩閉式止回閥 300X緩閉式止回閥,結構圖

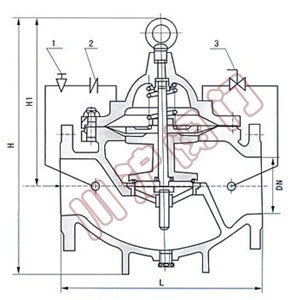

300X緩閉式止回閥 300X緩閉式止回閥結構圖 1、針型閥2、止回閥3、小球閥

一、300X緩閉式止回閥 結構特點和用處

300X緩閉止回閥由主閥、單向閥、針閥、球閥、微形過濾器和壓力表組成水力控制接管系統。利用水力自動操作，可使主閥得到佳的開啟或關閉速度。防止水鍾水擊的產生，以達到緩閉消聲的效果。
本產品利用水力自力控制，不需要其它裝置和能源，保養簡便，開啟及緩閉平穩。
本系列閥門產品廣泛用于高層建筑、生活區等供水管網系統及城市供水工程。

二、300X緩閉式止回閥 工作原理

當閥門從進口端給水時，水通過微型過濾器、針閥、單向閥進入主閥控制室，再經過球閥排水至下游。因為針閥開度小于球閥開度，即主閥控制室的排水速度大于進水速度，因此控制室壓力降低，作用于主閥盤下端的進口壓力打開主閥向下游供水。
當管道停止供水時，若下游水開始回流，一部分回流水經球閥進入主控制室，由于單向閥作用，回流水不能從主控制室流出，引起主控制室逐漸升壓，緩緩關閉主閥。

三、300X緩閉式止回閥 主要技術參數

公稱壓(Mpa) 殼體試驗壓力(MPa) 密封試驗壓力(MPa) 適用介質 介質溫度(℃)
1.0 1.5 1.1 水 0-80
1.6 2.4 1.76
2.5 3.75 2.75

四、300X緩閉式止回閥 主要零件材料

零件名稱 零件材料
閥體 閥蓋 WCB
閥座 閥盤 銅合金
密封圈 O型圈 丁腈橡膠
閥桿 2Cr13
彈簧 50CrVA
針型閥 銅合金
球閥 銅合金
浮球閥 銅合金
微型過濾器 不銹鋼

五、300X緩閉式止回閥 連接尺寸

DN L A A1 H H1 F D mm D1 mm D2 mm n-Φd
mm mm mm mm mm mm PN1.0 PN1.6 PN2.5 PN1.0 PN1.6 PN2.5 PN1.0 PN1.6 PN2.5 PN1.0 PN1.6 PN2.5
20 180 282 200 172 106 116 105 105 105 75 75 75 58 58 56 4-13.5 4-13.5 4-14
25 180 282 200 172 106 116 115 115 115 85 85 85 68 68 65 4-13.5 4-13.5 4-14
32 180 282 200 172 106 116 140 140 140 100 100 100 78 78 76 4-17.5 4-17.5 4-18
40 240 320 210 265 210 170 150 150 150 110 110 110 88 88 84 4-17.5 4-17.5 4-18
50 240 320 210 265 210 170 165 165 165 125 125 125 102 102 99 4-17.5 4-17.5 4-18
65 250 330 215 310 215 180 185 185 185 145 145 145 122 122 118 4-17.5 4-17.5 8-18
80 285 350 220 350 245 210 200 200 200 160 160 160 133 133 132 8-17.5 8-17.5 8-18
100 360 410 230 460 305 275 220 220 235 180 180 190 158 158 156 8-17.5 8-17.5 8-22
125 400 420 245 520 365 310 250 250 270 210 210 220 184 184 184 8-17.5 8-17.5 8-26
150 455 430 260 570 415 355 285 285 300 240 240 250 212 212 211 8-22 8-22 8-26
200 585 440 280 695 510 460 340 340 360 295 295 310 268 268 274 8-22 12-22 12-26
250 650 450 300 780 560 500 395 405 425 350 355 370 320 320 330 12-22 12-26 12-30
300 800 460 320 902 658 580 445 460 485 400 410 430 370 370 389 12-22 12-26 16-30
350 860 470 340 1025 696 640 505 520 555 460 470 490 430 430 448 16-22 16-26 16-33
400 960 480 360 1080 735 715 565 580 620 515 525 550 482 482 503 16-26 16-30 16-36
450 1075 530 395 1030 610 780 615 640 670 565 585 600 532 550 548 20-26 20-30 20-36
500 1075 580 420 1135 665 830 670 715 730 620 650 660 585 585 609 20-26 20-33 20-36
600 1230 600 445 1270 725 920 780 840 845 725 770 770 685 685 720 20-30 20-36 20-39
700 1650 730 495 1460 865 980 895 910 960 840 840 875 800 800 820 24-30 24-36 24-42
800 1750 830 530 1640 925 1050 1015 1025 1085 950 950 990 905 905 928 24-33 24-39 24-48

六、300X緩閉式止回閥 安裝示意圖

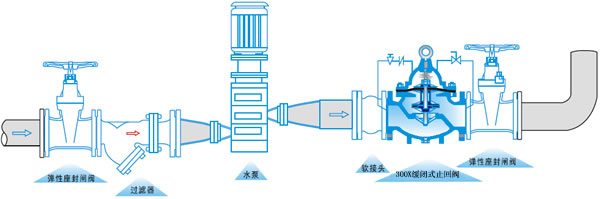

300X緩閉式止回閥安裝示意圖
