川滬首頁 >> 產品展示 >> 球閥 >> 縮徑球閥

縮徑球閥

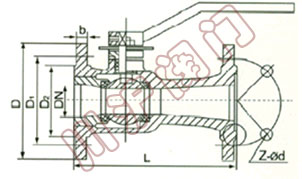

縮徑球閥 縮徑球閥 結構圖

一、縮徑球閥 標準規范

設計制造：GB12237-1989
法蘭連接：GB9113，JB/T79，HG20592，SH3406
結構長度：GB12221-1989
焊接標準：GB12224-1989

二、縮徑球閥 主要結構尺寸及重量

PN 1.6(Mpa)

DN D d L H W
80×50 80 50 241 173 350
100×80 100 80 305 225 400
150×100 150 100 394 260 500
200×150 200 150 457 320 800
250×200 250 200 533 345 115
300×250 300 250 610 366 115
350×300 350 300 686 398 171
400×350 400 350 762 450 171
450×400 450 400 864 489 257
500×450 500 450 914 530 257
600×500 600 500 1067 612 257
700×600 700 600 1245 723 150

PN 2.5(Mpa)

DN D d L H W
80×50 80 50 241 175 350
100×80 100 80 305 225 400
150×100 150 100 394 268 500
200×150 200 150 457 315 98
250×200 250 200 533 342 115
300×250 300 250 610 366 115
350×300 350 300 686 398 171
400×350 400 350 762 450 171
450×400 450 400 864 489 257
500×450 500 450 914 530 257
600×500 600 500 1067 612 257
700×600 700 600 1245 723 150

PN 4.0(Mpa)

DN D d L H W
80×50 80 50 310 175 400
100×80 100 80 350 228 500
150×100 150 100 403 268 600
200×150 200 150 419 315 98
250×200 250 200 457 342 115
300×250 300 250 502 366 115
350×300 350 300 762 398 171
400×350 400 350 838 450 171
450×400 450 400 914 489 257
500×450 500 450 991 530 257
600×500 600 500 1143 612 257

PN 6.4(Mpa)

DN D d L H W
150×100 150 100 559 272 600
200×150 200 150 660 338 98
250×200 250 200 787 389 115
300×250 300 250 838 451 115
350×300 350 300 889 520 171
400×350 400 350 991 564 171
450×400 450 400 1092 625 257
500×450 500 450 1194 728 257
600×500 600 500 1397 856 257

PN10.0(Mpa)

DN D d L H W
150×100 150 100 559 295 1050
200×150 200 150 660 327 116
250×200 250 200 787 374 171
300×250 300 250 838 445 171
350×300 350 300 889 515 257
400×350 400 350 991 550 257
450×400 450 400 1092 615 257
500×450 500 450 1194 700 150
600×500 600 500 1397 810 150
