Q81F衛生級球閥|直通衛生級球閥

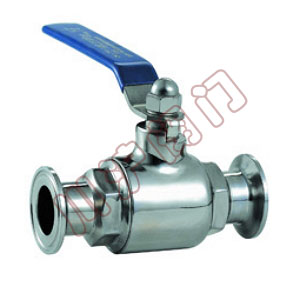

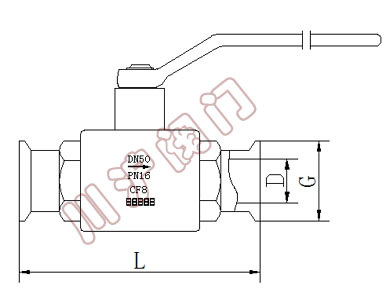

Q81F衛生級球閥	Q81F衛生級球閥 結構圖

一、Q81F衛生級球閥 產品特點

Q81F衛生級球閥流道經過精密拋光和除菌處理，采用了全包的F4密封，沒有死角且容易清洗。衛生級快裝球閥閥體采用不銹鋼精制而成，流道內壁0.5um電子拋光，保持流體暢通無阻。密封面采用的全包PTFE沒有死角，保證衛生。Q81F衛生級快裝球閥廣泛應用于啤酒工程、食品工程、化學工程、制藥工程、生物工程和水處理工程等領域。

二、Q81F衛生級球閥 技術參數

公稱通徑	15～102mm
公稱壓力	PN1.0MPa
閥軸材質	不銹鋼
閥體材質	304/316/316L不銹鋼
球體材質	304/316/316L不銹鋼
閥座密封	PTFE
溫   度	PTFE≤150℃
結構型式	快裝式、焊接式、螺紋式
適用介質	啤酒、葡萄酒、生物工程、食品、制藥、飲料、乳品等
特   點	安全衛生，密封好、使用壽命長

三、Q81F衛生級球閥 安裝尺寸

通徑	G	L	D
15	34	100	12.7
20	50.5	100	17.2
25	50.5	120	25
32	50.5	130	31.8
38	50.5	150	35.6
51	64	200	48.6
63	186	210	60.3
76	91	220	72.9
89	106	260	88.9
102	119	320	101.6
