川滬首頁 >> 產品展示 >> 球閥 >> Q71超薄對夾式球閥

Q71超薄對夾式球閥|超短式球閥

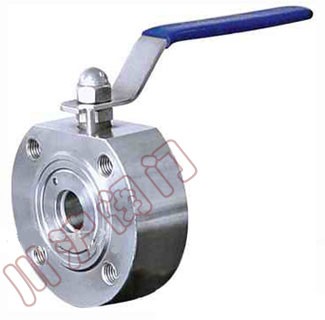

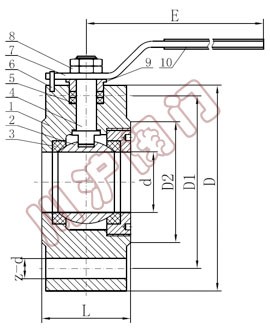

Q71超薄對夾式球閥 Q71超薄對夾式球閥,結構圖
Q71超薄對夾式球閥 Q71超薄對夾式球閥 結構圖

一、Q71超薄對夾式球閥 概述

本產品參照意大利產品的特點，與普通球閥相比，具有結構長度短、重量輕、安裝方便、節省材料等顯著的優點。對夾保溫夾套球閥保溫效果好。此外，閥座采用彈性密封結構，密封可靠，啟閉輕松。設有耐火結構，萬一發生火災時，仍然能夠可靠操作并具有良好的密封性。根據用戶需要，可設有防靜電結構。設置了90°開關帶孔定位片，根據需要可以加鎖，防止誤操作。

二、Q71超薄對夾式球閥 用途

Q71超薄對夾式球閥適用于Class150、PN1.0～2.5MPa，工作溫度 29~180℃(密封圈為增強聚四氟乙烯)或 29~300℃(密封圈為對位聚苯)的各種管路上，用于截斷或接通管路中的介質，選用不同的材質,可分別適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。 適用介質：水、氣、油品、天然氣和酸堿腐蝕性介質。
適用溫度：-20～150～300℃
驅動方式：手動、氣動、電動等。
公稱壓力：1.6～2.5MPa

三、Q71超薄對夾式球閥 主要零件材質

序號 NO 零件名稱 材質
1 閥體 不銹鋼CF8M/CF8 碳鋼WCB
2 球 不銹鋼316/304 不銹鋼SS304
3 密封墊 聚四氟乙烯PTFE 聚四氟乙烯PTFE
4 閥桿 不銹鋼316/304 不銹鋼SS304
5 填料 聚四氟乙烯PTFE 聚四氟乙烯PTFE
6 定位鎖 不銹鋼304 不銹鋼SS304
7 手柄 不銹鋼304 不銹鋼SS304
8 閥桿螺母 不銹鋼304 不銹鋼SS304
9 填料壓蓋 不銹鋼304 不銹鋼SS304
10 手柄套 塑料 塑料

四、Q71超薄對夾式球閥 主要外形尺寸 單位：mm

SIZE 1/2" 3/4" 1" 11/4" 11/2" 2" 21/2" 3" 4" 5" 6" 8"
d 15 20 25 29 38 62 76 92 110 145 195
L 32 38.5 45 55 62 72 95 120 145 200 225 275
D 95 105 115 135 145 160 180 195 215 245 280 335
D1 65 75 85 100 110 125 145 160 180 210 240 295
D2 45 55 65 78 85 100 120 135 155 185 210 265
H 62 70 79 86 92 102 158 172 187 200 240 278
E 110 125 135 150 150 180 250 300 350 650 840 1000
z-d 4-14 4-14 4-14 4-18 4-18 4-18 4-18 8-18 8-18 8-18 8-23 12-20

注：其中6"、8"閥體為兩段式超短型結構。
