Q41H金屬硬密封球閥|硬密封O型球閥

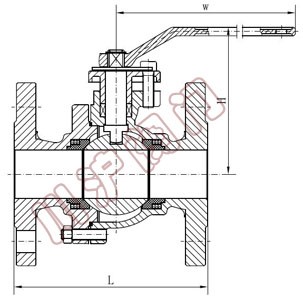

Q41H金屬硬密封球閥 Q41H金屬硬密封球閥 結構圖
Q41H金屬硬密封球閥 Q41H金屬硬密封球閥 結構圖

一、Q41H金屬硬密封球閥 產品特點

1、先進的閥座：聚多年球閥制造經驗而設計的閥座，確保閥門密封，磨擦系數低，操作力矩小、多種閥座材料、適應范圍廣。
2、開關無誤的手柄：采用扁頭閥桿，與手柄的連接不會錯位，從而保證手柄指示的開關狀態與閥一致辭。
3、鎖緊裝置：為防止閥門開關誤操作，在閥門全開、全關位置有鎖定孔，確保閥門處于正確的位置。
4、閥桿防飛結構：閥桿為下裝式，防止受壓飛出，同時可在火災后，與閥體形成金屬接觸，確保閥桿密封。

二、Q41H金屬硬密封球閥 性能規范

設計依據 國標系列 美標系列

設計標準

GB/T12237

AP16D

ANSI B16.34

法蘭連接結構長度

GB/T12221

AP16D

ANSI B16.10

結構長度(焊接)

GB/T15188.1

AP16D

ANSI B16.10

連接法蘭

GB/T9113
JB/T79
Hg20592

ANSI B16.5、B16.47

對焊端

GB/T12224

ANSI B16.25

試驗和檢驗

GB/T9092

AP16D

AP1598

二、Q41H金屬硬密封球閥 壓力范圍

壓力等級 試驗壓力(MPa)

公稱壓力（PN）

磅級（Class）

殼體試驗

密封試驗

1.0

-

1.5

1.1

1.6

-

2.5

1.76

2.5

-

3.8

2.75

4.0

-

6.0

4.4

6.4

-

9.6

7.04

-

150

3.0

2.2

-

300

7.6

5.6

-

600

15.0

11.0

-

10K

2.4

1.5

-

20K

5.8

4.0

二、Q41H金屬硬密封球閥 主要零件材料

材料
標準 零件名稱 		材料牌號 序
號 		材料
標準 零件名稱 		材料牌號
碳鋼 不銹鋼 碳鋼 不銹鋼
GB ASTM GB ASTM GB ASTM GB ASTM
閥體 WCB A216-WCB ZG1Cr18Ni9Ti
ZG1Cr18Ni12Mo2Ti		 CF8/CF8M/
CF3/CF3M		 10 閥座密封圈 石墨
閥蓋 WCB A216-WCB ZG1Cr18Ni9Ti
ZG1Cr18Ni12Mo2Ti		 CF8/CF8M/
CF3/CF3M 		11 閥桿 2Cr13 A276-410 1Cr18Ni9Ti
1Cr18Ni12Mo2Ti		 F304/F316
/F304L/F316L
雙頭螺柱 35CrMoA A193-B7 1Cr17Ni2 A193-B8M 12 止推軸承 金屬夾PTFE
螺母 45 A194-2H 0Cr18Ni A194-8M 13 閥桿填料 石墨
墊圈 金屬夾石墨 14 填料壓環 2Cr13 A276-410 1Cr18Ni9Ti
1Cr18Ni12Mo2Ti		 F304/F316
/F304L/F316L
球體 2Cr13滲氮 A276-410滲氮 1Cr18Ni9Ti
1Cr18Ni12Mo2Ti滲氮 		F304/F316
/F304L/F316L
滲氮 		15 填料壓蓋 WCB A216-WCB ZG1Cr18Ni9Ti
ZG1Cr18Ni12Mo2Ti		 CF8/CF8M/
CF3/CF3M
閥座 2Cr13滲氮 A276-410滲氮 1Cr18Ni9Ti
1Cr18Ni12Mo2Ti滲氮 		F304/F316
/F304L/F316L
滲氮 		16 螺釘 35CrMoA A193-B7 1Cr17Ni2 A193-B8M
閥座支承圈 2Cr13 A276-410 1Cr18Ni9Ti
1Cr18Ni12Mo2Ti		 F304/F316
/F304L/F316L		 17 定位板 2Cr13 A276-410 1Cr18Ni9Ti 304
閥座彈簧 17-7PH 17-7PH 17-7PH 17-7PH

三、Q41H金屬硬密封球閥 主要外形連接尺寸及重量

PN1.6 MPa主要連接尺寸及重量

公稱通徑DN 15 20 25 32 40 50 65 80 100 125 150 200
L 130 140 150 165 180 200 220 250 280 320 360 400
H 59 63 75 105 95 107 142 152 178 252 272 342
W 130 130 160 180 230 230 400 400 650 1050 1050 1410
Wt(㎏) 2.5 3 5 6 7 10 15 19 33 58 93 160

PN2.5 MPa主要連接尺寸及重量

公稱通徑DN 15 20 25 32 40 50 65 80 100 125 150 200
L 130 140 150 165 180 200 220 250 280 320 360 400
H 59 63 75 105 95 107 142 152 178 252 272 342
W 130 130 160 180 230 230 400 400 650 1050 1050 1410
Wt(㎏) 2.5 3 5 6.5 9 12 20 25 44 75 105 200

PN4.0 MPa主要連接尺寸及重量

公稱通徑DN

15

20

25

32

40

50

65

80

100

125

150

200
L

130

140

150

180

200

220

250

280

320

400

400

400
H

59

63

75

85

95

107

142

152

178

252

272

342
W

130

130

160

230

230

400

400

700

1100

1100

1500

1500
Wt(㎏)

3

4

5

7

9

12

18

28

46

75

106

190

PN6.4 MPa主要連接尺寸及重量

公稱通徑DN

15

20

25

32

40

50

65

80

100

125

150

200
L

165

190

216

229

241

292

330

356

432

508

559

660
H

59

63

75

97

107

142

152

178

252

272

305

398
W

130

130

160

230

230

400

400

700

1100

1100

1500

1800
Wt(㎏)

6.5

7

8

12

14

18

28

40

65

98

140

250

PN10.0 MPa主要連接尺寸及重量

公稱通徑DN

15

20

25

32

40

50

65

80

100

125

150

200
L

165

190

216

229

241

292

330

356

432

508

559

660
H

59

63

75

97

107

142

152

178

252

272

305

398
W

130

130

160

230

230

400

400

700

1100

1100

1500

1800
Wt(㎏)

6.5

7

10

15

18

25

32

46

75
