川滬首頁 >> 產品展示 >> 球閥 >> 高平臺法蘭球閥

高平臺法蘭球閥|Q41F球閥

高平臺法蘭球閥 高平臺電動球閥
高平臺法蘭球閥 高平臺電動球閥

一、高平臺法蘭球閥 產品概述

標準:
設計標準:ANSI B16.34；BS5351;DIN3337
結構長度：ANSI B16.10;DIN3202 F1,F4/F5;GB/T 12221;JIS B2002
法蘭標準：ANSI B16.5;DIN 2632/2633&DIN 2634/2635;JB/T 79;JIS B2212
檢測標準:MSS SP-100;EN 12266;API 598;ISO 5208
平臺標準：ISO 5211
閥門標識系統：MSS SP-25
材料標準：EN 10204/DIN 50.049-3.1B

規格：
工作溫度:-20℃ ~200℃ (-4℉~392℉)
壓力等級：DIN PN16-40 / ANSI 150Lb 300Lb / JIS 10K
尺寸：DN15-DN200（1/2 “-8”）
材質：WCB，CF8，CF8M，CF3M等

二 、高平臺法蘭球閥 產品特點

1. ISO 5211 直接安裝平臺
2. 防靜電裝置
3. 閥桿防脫設計
4. 硅溶膠熔模鑄造工藝
5. 鋼球有壓力平衡孔
6. 全通徑
7. 鎖緊裝置可用

三、高平臺法蘭球閥 主要零部件名稱及材料

序號 名稱 材質表 數量 高平臺法蘭球閥內部圖
NO. PART NAME MATERIAL QTY
1 閥體Body A351 CF8 A351 CF8M A216WCB 1
2 閥蓋Bonnet A351 CF8 A351 CF8M A216WCB 2
3 球體Ball SUS304/SUS316 1
4 閥座Seat PTFE/RPTFE/PPL/PEEK 2
5 密封線Gasket PTFE/RPTFE 2
6 閥桿 Stem SUS304/SUS316 1
7 減磨墊 Stem Washer PTFE/RPTFE 1
8 V型填料 V-Ring Packing PTFE/RPTFE *
9 壓蓋Gland SUS304 1
10 碟簧 Belleville Washer SUS301 2
11 閥桿螺母Stem Nut SUS304 2
12 防松蓋 Stop Lock Cap SUS304 1
13 墊片Washer SUS304 1
14 手柄Handle SUS304 1
15 定位螺釘Stop Bolt SUS304 1
16 螺母Nut SUS304 1
17 防靜電彈簧 Anti Static Device SUS304 2
18 螺栓Bolt SUS304 *

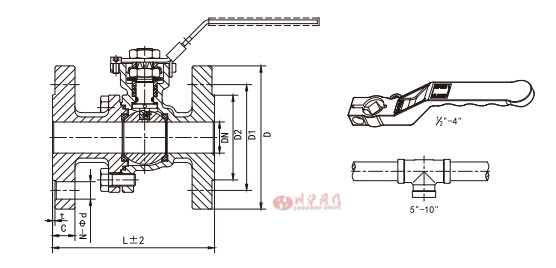

四、高平臺法蘭球閥 主要連接尺寸

國標高平臺法蘭球閥
國標高平臺法蘭球閥

1.高平臺法蘭球閥國標PN16/PN25連接尺寸（短規格）

Size L D D1 D2 t C N-Od
1/2" DN15 115 95 65 45 2 16 4-014
3/4" DN20 120 105 75 58 2 18 4-014
1" DN25 125 115 85 68 2 18 4-014
1-1/4" DN32 130 140 100 78 2 18 4-018
1-1/2" DN40 140 150 110 88 3 18 4-018
2" DN50 150 165 125 102 3 20 4-018
2-1/2" DN65 170 185 145 122 3 20 4-018
3" DN80 180 200 160 138 3 20 8-018
4" DN100 190 220 180 158 3 20 8-018
5" DN125 325 250 210 188 3 22 8-018
6" DN150 350 285 240 212 3 22 8-022
8" DN200 400 340 295 268 3 24 12-022
10" DN250 450 405 355 320 3 26 12-026

2.高平臺法蘭球閥國標PN40連接尺寸（短規格）

Size L D D1 D2 t C N-0d
1/2" DN15 115 95 65 45 2 16 4-014
3/4" DN20 120 105 75 58 2 18 4-014
1" DN25 125 115 85 68 2 18 4-014
1-1/4" DN32 130 170 100 78 2 18 4-018
1-1/2" DN40 140 150 110 88 3 18 4-018
2" DN50 150 165 125 102 3 20 4-018
2-1/2" DN65 170 185 145 122 3 22 8-018
3" DN80 180 200 160 138 3 24 8-018
4" DN100 190 235 190 162 3 24 8-022
5" DN125 325 270 220 188 3 26 8-026
6" DN150 350 300 250 218 3 28 8-026
8" DN200 400 375 320 285 3 34 12-030
10" DN250 450 450 385 345 3 38 12-030

3.高平臺3片式焊接球閥美標150lb連接尺寸

美標高平臺法蘭球閥
美標高平臺法蘭球閥
Size L D D1 D2 t C N-Od
1/2" DN15 108 90 60.5 35 2 10 4-016
3/4” DN20 117 100 70 43 2 11 4-016
1" DN25 127 110 79.5 51 2 12 4-016
1-1/4" DN32 140 115 89 63.5 2 13 4-016
1-1/2" DN40 165 125 98.5 73 2 15 4-016
2" DN50 178 150 120.5 92 2 16 4-019
2-1/2" DN65 190 180 140 105 2 18 4-019
3" DN80 203 190 152.5 127 2 19 4-019
4” DN100 229 230 190.5 157 2 24 8-019
5" DN125 356 255 216 186 2 24 8-022
6" DN150 394 280 241.5 216 2 26 8-022
8" DN200 457 345 298.5 267 2 29 8-022
10" DN250 533 405 362 324 2 31 12-025

4.高平臺3片式焊接球閥美標300lb連接尺寸

Size L D D1 D2 t C N-Od
1/2" DN15 140 95 66.5 35 2 15 4-016
3/4" DN20 152 115 82.5 43 2 16 4-019
1" DN25 165 125 89 51 2 18 4-019
1-1/4" DN32 178 135 98.5 63.5 2 19 4-019
1-1/2" DN40 190 155 114.5 73 2 21 4-022
2" DN50 216 165 127 92 2 23 8-019
2-1/2" DN65 241 190 149 105 2 26 8-022
3" DN80 282 210 168.5 127 2 29 8-022
4” DN100 305 255 200 157 2 32 8-022
5” DN125 381 280 235 186 2 35 8-022
6" DN150 403 320 267 216 2 37 12-022
8" DN200 502 380 330 267 2 42 12-022
10" DN250 568 445 387.5 324 2 48 16-029
