川滬首頁 >> 產品展示 >> 球閥 >> 鍛鋼高壓球閥

鍛鋼高壓球閥

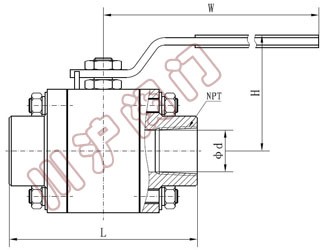

鍛鋼高壓球閥 鍛鋼高壓球閥 結構圖
鍛鋼高壓球閥 鍛鋼高壓球閥 結構圖

一、鍛鋼高壓球閥 　適用標準

1、設計和制造標準根據：BS5351 MSS SP-118;
2、連接端根據：
1）承插焊根據：ANSI B16.11;JB/T1751
2）螺紋端根據：ANSI B16.11;JB/T1751
3）對焊端根據：ANSI B16.25;JB/T12224
4）法蘭端根據：ANSI B16.5;JB79
3、檢驗與試驗根據：API 598;GB/T13927;JB/T9092
4、結構特征：三片式螺栓連接
5、材料標準根據：ANSI/ASTM
6、閥體主要材料：A105;LF2;F304(L);F316(L);F51

二、鍛鋼高壓球閥 主要零件材質表

序號 零件名稱 材質
1 閥體 Body A105 A304
2 密封圈 Sealing Ring APTFE & PEEK
3 球體 Ball F6 F304
4 閥桿 Stem 410 304
5 O型圈 O-ring VITON
6 墊片 Gasket PTFE
7 螺栓 Bolt B7 B8
8 螺母 Nut 2H 8
9 薄型螺母 Flat nut 8

三、鍛鋼高壓球閥 主要外型及連接尺寸表Class800、1500

NPT 1/4 3/8 1/2 3/4 1 11/4 1/2 2
L 92 92 92 111 127 140 152 152
d 6
 9
 13
 19
 25
 32
 38
 49
H 70 70 70 80 80 105 105 115
W 125 125 125 215 215 250 250 290
重量 (Kg) 2.5
 2.4
 2.3
 3.4
 6.4
 6.4
 11
 13
