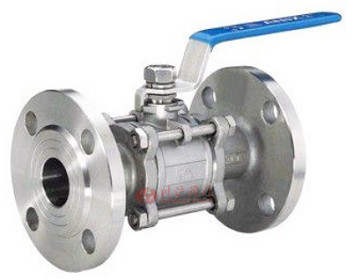

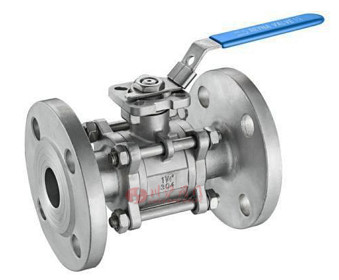

高平臺3片式法蘭球閥 3片式法蘭球閥
高平臺3片式法蘭球閥 3片式法蘭球閥

一、高平臺3片式法蘭球閥 產品概述

標準:
設計標準:ANSI B16.34；BS5351;DIN3337
結構長度：ANSI B16.10;DIN3202 F1,F4/F5;GB/T 12221;JIS B2002
法蘭標準：ANSI B16.5;DIN 2632/2633&DIN 2634/2635;JB/T 79;JIS B2212
檢測標準:MSS SP-100;EN 12266;API 598;ISO 5208
平臺標準：ISO 5211
閥門標識系統：MSS SP-25
材料標準：EN 10204/DIN 50.049-3.1B

規格：
工作溫度:-20℃ ~200℃ (-4℉~392℉)
壓力等級：DIN PN16-40 / ANSI 150Lb 300Lb / JIS 10K
尺寸：DN15-DN200（1/2 “-8”）
材質：WCB，CF8，CF8M，CF3M等

二 、高平臺3片式法蘭球閥 產品特點

1. ISO 5211 直接安裝平臺
2. 防靜電裝置
3. 閥桿防脫設計
4. 硅溶膠熔模鑄造工藝
5. 鋼球有壓力平衡孔
6. 全通徑
7. 鎖緊裝置可用

三、高平臺3片式法蘭球閥 主要零部件名稱及材料

序號 名稱 材質表 高平臺3片式法蘭球閥內部圖
NO. PART NAME MATERIAL
1 閥體Body A351 CF8 A351 CF8M A216WCB
2 閥蓋Bonnet A351 CF8 A351 CF8M A216WCB
3 球體Ball SUS304/SUS316
4 閥座Seat PTFE/RPTFE/PPUPEEK
5 密封線Gasket PTFE/RPTFE
6 閥桿Stem SUS304/SUS316
7 減磨墊 Stem Washer PTFE/RPTFE
8 V型填料 V-Ring Packing PTFE/RPTFE
9 壓蓋Gland SUS304
10 碟簧 Belleville Washer SUS301
11 閥桿螺母Stem Nut SUS304
12 防松蓋 Stop Lock Cap SUS304
13 塾片Washer SUS304
14 手柄Handle SUS304
15 定位螺釘Stop Bolt SUS304
16 螺母Nut SUS304
17 防靜電彈簧 Anti Static Device SUS304

四、高平臺3片式法蘭球閥 主要連接尺寸

1.高平臺3片式法蘭球閥國標PN16/PN40連接尺寸

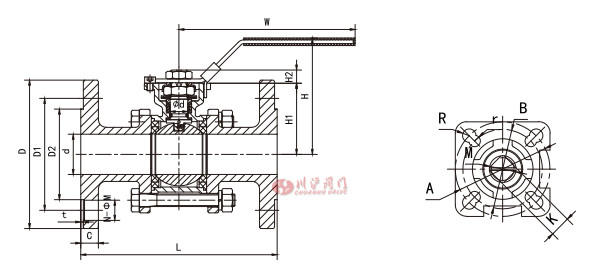

高平臺3片式法蘭球閥結構圖
高平臺3片式法蘭球閥
Size C L H H1 H2 W D D1 D2 t C N-OM d A B R r K Nm Cv IS05211
1/2" DN15 15 75 77 40.5 9 110 95 65 45 2 16 4-014 12 42 36 3 3 9 4 3.5 F03/F04
3/4" DN20 20 80 81.5 45 9 120 105 75 58 2 18 4-014 12 42 36 3 3 9 4 7.2 F03/F04
1" DN25 25 90 90 52 11 130 115 85 68 2 18 4-014 14 50 42 3.5 3 11 7.5 12.3 F04/F05
1-1/4" DN32 32 110 94.5 56.5 11 140 140 100 78 2 18 4-018 14 50 42 3.5 3 11 12 20.1 F04/F05
1-1/2" DN40 38 120 104 69 15 175 150 110 88 3 18 4-018 18 70 50 4.5 3.5 14 20.5 28.3 F05/F07
2" DN50 49 140 112 77 15 175 165 125 102 3 20 4-018 18 70 50 4.5 3.5 14 26 47.1 F05/F07
2-1/2" DN65 64 185 123 90 15 220 185 145 122 3 20 4-018 18 70 50 4.5 3.5 14 44 75.4 F05/F07
3" DN80 76 205 144.5 108 18 270 200 160 138 3 20 8-018 22 102 70 5.5 4.5 17 68 108 F07/F10
4" DN100 100 240 170 123 18 310 220 180 158 3 20 8-018 22 102 70 5.5 4.5 17 89 197 F07/F10

2.高平臺3片式焊接球閥美標150lb連接尺寸

高平臺3片式法蘭球閥結構圖
高平臺3片式法蘭球閥
Size C L H H1 H2 W D D1 D2 t C N-OM d A B R r K Nm Cv IS05211
1/2" DN15 15 108 77 40.5 9 110 90 60.5 35 2 10 4-016 12 42 36 3 3 9 4 3.5 F03/F04
3/4" DN20 20 117 81.5 45 9 120 100 70 43 2 11 4-016 12 42 36 3 3 9 4 7.2 F03/F04
1" DN25 25 127 90 52 11 130 110 79.5 51 2 12 4-016 14 50 42 3.5 3 11 7.5 12.3 F04/F05
1-1/4" DN32 32 140 94.5 56.5 11 140 115 89 63.5 2 13 4-016 14 50 42 3.5 3 11 12 20.1 F04/F05
1-1/2" DN40 38 165 104 69 15 175 125 98.5 73 2 15 4-016 18 70 50 4.5 3.5 14 20.5 28.3 F05/F07
2" DN50 49 178 112 77 15 175 150 120. 392 2 16 4-019 18 70 50 4.5 3.5 14 26 47.1 F05/F07
2-1/2" DN65 64 190 123 90 15 220 180 140 105 2 18 4-019 18 70 50 4.5 3.5 14 44 75.4 F05/F07
3*' DN80 76 203 144.5 108 18 270 190 152. )127 2 19 4-019 22 102 70 5.5 4.5 17 68 108 F07/F10
4” DN100 100 229 170 123 18 310 230 190. >157 2 24 8-019 22 102 70 5.5 4.5 17 89 197 F07/F10
