川滬首頁 >> 產品展示 >> 球閥 >> 高平臺2片式球閥

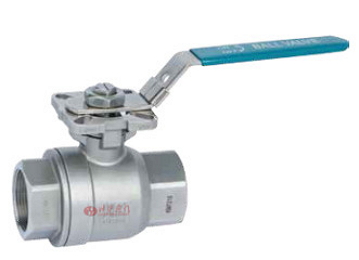

高平臺2片式球閥|氣動球閥

高平臺2片式球閥 高平臺2片式球閥
高平臺2片式球閥 高平臺2片式氣動球閥

一、高平臺2片式球閥 產品概述

標準:
設計標準:ANSI B16.34
厚度標準:ANSI B16.34
螺紋標準:ANSI B1.20.1;BS21;DIN 2999/259;ISO 228/1;JIS B0203 ISO7/1。
檢測標準:MSS SP-100;EN 12266;API 598;ISO 5208

規格：
工作溫度:-20℃ ~200℃ (-4℉~392℉)
壓力等級：DIN PN16-63/1000PSI
規格：DN8-DN100(1/4"-4")
連接方式：螺紋/承插/對焊/快裝等
材質：WCB、CF8、CF8M 、雙相鋼2205等

二 、高平臺2片式球閥 產品特點

1. ISO 5211 直接安裝平臺
2. 防靜電裝置
3. 閥桿防脫設計
4. 硅溶膠熔模鑄造工藝
5. 鋼球有壓力平衡孔
6. 全通徑
7. 鎖緊裝置可用

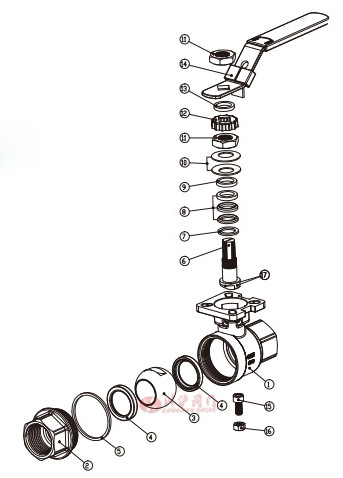

三、高平臺2片式球閥 主要零部件名稱及材料

序號 名稱 材質表 高平臺2片式球閥內部圖
NO. PART NAME MATERIAL
1 閥體Body A351 CF8 A351 CF8M A216WCB
2 閥蓋Bonnet A351 CF8 A351 CF8M A216WCB
3 球體Ball SUS304/SUS316
4 閥座Seat PTFE/RPTFE/PPUPEEK
5 密封線Gasket PTFE/RPTFE
6 閥桿Stem SUS304/SUS316
7 減磨墊 Stem Washer PTFE/RPTFE
8 V型填料 V-Ring Packing PTFE/RPTFE
9 壓蓋Gland SUS304
10 碟簧 Belleville Washer SUS301
11 閥桿螺母Stem Nut SUS304
12 防松蓋 Stop Lock Cap SUS304
13 塾片Washer SUS304
14 手柄Handle SUS304
15 定位螺釘Stop Bolt SUS304
16 螺母Nut SUS304
17 防靜電彈簧 Anti Static Device SUS304

四、高平臺2片式球閥 主要連接尺寸

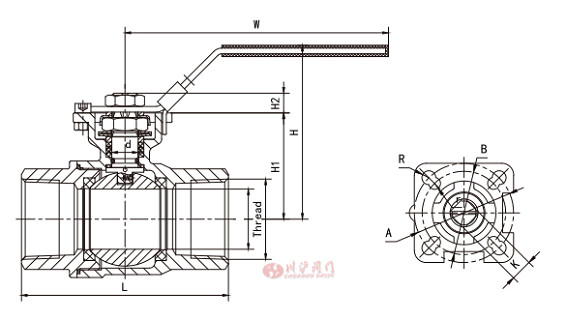

高平臺2片式球閥結構圖
高平臺2片式球閥結構圖
Size C L H H1 H2 W d A B R r K Nm Cv IS05211
1/2" DN15 15 75 77 40.5 9 110 12 42 36 3 3 9 4 3.5 F03/F04
3/4" DN20 20 80 81.5 45 9 120 12 42 36 3 3 9 4 7.2 F03/F04
1" DN25 25 90 90 52 11 130 14 50 42 3.5 3 11 7.5 12.3 F04/F05
1-1/4" DN32 32 110 94.5 56.5 11 140 14 50 42 3.5 3 11 12 20.1 F04/F05
1-1/2" DN40 38 120 104 69 15 175 18 70 50 4.5 3.5 14 20.5 28.3 F05/F07
2" DN50 49 140 112 77 15 175 18 70 50 4.5 3.5 14 26 47.1 F05/F07
2-1/2" DN65 64 185 123 90 15 220 18 70 50 4.5 3.5 14 44 75.4 F05/F07
3" DN80 76 205 144.5 108 18 270 22 102 70 5.5 4.5 17 68 108 F07/F10
4" DN100 100 240 170 123 18 310 22 102 70 5.5 4.5 17 89 197 F07/F10
