ZSPQ氣動快速切斷閥

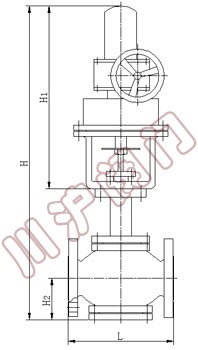

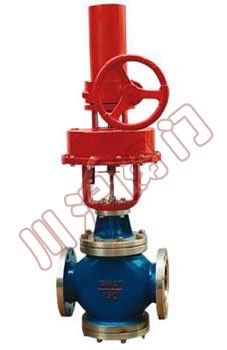

SPQ氣動快速切斷閥(帶手輪) ZSPQ氣動快速切斷閥 結構圖
氣動快速切斷閥(帶手輪) 氣動快速切斷閥 結構圖

一、氣動快速切斷閥 概述

ZSPQ氣動快速切斷閥由切斷機構與氣動活塞或薄膜執行機構組成。切斷機構采用直通單座形成，DN20閥芯為單導向，DN25～200閥芯為雙導向，具有結構簡單、操作方便、使用可靠、快速開閉等特點。主要應用于無雜質、無顆粒的液體、氣體介質，要求快速嚴密關閉，快速放空的自動控制系統中。
產品符合GB/T4213-92。

二、氣動快速切斷閥 主要零件材料

零件名稱 材料
閥體、閥蓋 ZG270-500、ZG1Cr18Ni9Ti
閥桿、閥芯 1Cr18Ni9
密封填料 V型聚四氟乙烯
密封墊 1Cr18Ni9夾石棉板
蝸桿 45
O型密封圈 耐油橡膠
壓縮彈簧 60Si2Mn
支架 HT270
蝸輪箱、蝸輪、氣缸、軸承蓋、活塞 HT200
推桿 2Cr13

三、氣動快速切斷閥 型號、規格

類別 軟密封 硬密封
常溫型 中溫型 高溫型 低溫型
型號 ZSPQ-40 ZSPQ-40G ZSPQ-40G ZSPQ-40D
規格 DN20～200

四、ZSPQ氣動快速切斷閥 技術參數

切斷機構主要技術參數

公稱通徑 mm 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400
閥座直徑 mm 26 43 43 52 62 79 94 115 145 166 216 可與本公司
商洽生產
額定流量系數 Kv 6.5 10 15 25 40 65 100 150 260 350 540
公稱壓力 MPa 4.0(JB/T79·2-94)
行程 mm 16 25 40 60
介質溫度 ℃ -16～150(常溫)；-60～450(中溫)；-60～550（高溫）；-250～60（低溫）；
流量特性 兩位快開式
配執行機構 ZSD-D ZSD-3 ZSD-5 ZSD-7
法蘭尺寸、型式 按JB/T79·2-94凹式（常、中、高溫）；按JB/T79·3-94榫槽式（低溫）
閥體材質 ZG270-500；ZG1Cr18Ni9Ti；ZG0Cr18Ni12Mo2Ti

活塞執行機構主要技術參數

型號 ZSD-D ZSD-3 ZSD-5 ZSD-7
活塞直徑 mm 150 200 300 400
有效面積 cm2 175 305 700 1245
行程 mm 16 25 40 60
進氣孔螺紋 M16×1.5 M20×1.5 M24×2
大輸出力 N 7200 12800 29300 5200
可配附件 空氣過濾減壓器、保位閥、行程開關、閥位傳送器、電磁閥、手輪機構等
操作氣源壓力 KPa 500

五、氣動快速切斷閥 性能指標

公稱通 mm 20 25 32 40 50 65 80 100 125 150 200
泄漏量 滴/min 軟密封 0
硬密封 1 3 5 7 9
切斷時間S 1～2 2～4
額定行程偏差% +10

注：泄漏量試驗介質為水

六、氣動快速切斷閥 允許壓差 MPa

公稱通 mm 20 25 32 40 50 65 80 100 125 150 200
允許壓差 氣開 4.0 4.0 4.0 2.8 3.5 2.4
氣關 4.0 2.5 1.7 1.0 1.1 0.8 0.6
