氣動切斷球閥|氣動O型切斷球閥

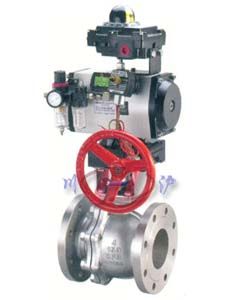

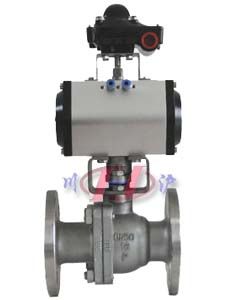

氣動切斷球閥	氣動切斷球閥 (帶手動機構)

一、氣動切斷球閥 概述

上海川滬閥門有限公司生產的氣動切斷閥是一種轉角為90°的旋轉類閥門，是由角行程執行器和球閥組成。配行程限位開關、電磁閥、減壓閥及0.4-0.7MPa氣源可實現開關操作，并送出二對無源觸點信號指示閥門的開關。氣動切斷球閥密封性能優良，流通能力大，結構簡單，使用壽命長，便于維修。配用的執行機構具結構簡單，緊湊，性能優，輸出力矩大等特點。執行器分單作用和雙作用兩種型號。單作用式的獨特優點是一旦動力源發生故障，球閥將按控制系統的要求自動處于開啟或關閉的位置。氣動切斷球閥廣泛應用于化工，石油，輕紡，電力，食品制藥，制冷，航空，航天，造紙等工業領域，不僅能控制氣體，液體和蒸汽介質．也適用于控制污水和含有纖維的本質。

二、氣動切斷球閥 產品特點

上海川滬閥門生產的氣動切斷球閥特點：

1. 流體阻力小、球閥是所有閥類中流體阻力小的一種，即使是縮徑球閥，其流體阻力也相當小。
2. 止推軸承減小閥桿磨擦力矩，可使閥桿長期操作平穩靈活。
3. 閥座密封性能好，采用聚四氟乙烯等彈性材料制成的密封圈，結構易于密封，而且球閥的閥封能力隨著介質壓力的增高而增大。
4. 閥桿密封可靠，由于閥桿只作彷轉動運而不做升降運動，閥桿的填料密封不易破壞，且密封能力隨著介質的壓力增高。
5. 由于聚四氟乙烯等材料具有良好的自潤滑性，與球體的磨擦損失小，故球閥的使用壽命長。
6. 下裝式閥桿和閥桿頭部凸階防止閥桿噴出，如火災造成閥桿密封破壞，凸階與閥體間還可形成金屬接觸，確保閥桿密封。
7. 防靜電功能：在球體、閥桿、閥體之間設置彈簧，能將開關過程產生的靜電導出。

三、氣動切斷球閥 閥體

閥體形式	直通式鑄造球閥
公稱通徑	DN15-400mm
公稱壓力	PN1.6、2.5、4.0、6.4 MPa；ANSI 150、300LB ；JIS 10、20、30K
法蘭標準	國標、美標、日標、德標等
連接形式	法蘭式 (RF、FF)
適用溫度	-40～+600℃
壓蓋型式	螺栓壓緊式
密封填料	V型聚四氟乙烯填料、含浸聚四氟乙烯填料、石棉編織填料、柔性石墨

四、氣動切斷球閥 主要性能指標

公稱通徑DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	450
額定流量系數Kv	17	33	62	95	146	232	350	439	810	1205	1912	3014	4306	6540	8750	11800	16700
允許壓差MPa	10	6.5	6	5.3	5	6.3	4.8	5	6.7	6	5.1	8	6.1	5.4	6	5.5	4.5
氣源壓力MPa	0.4～0.6

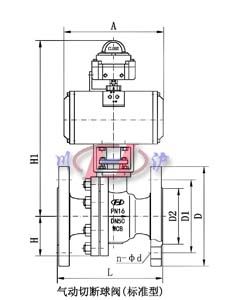

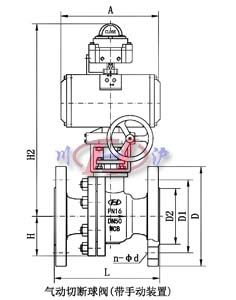

五、氣動切斷球閥 主要性能指標

公稱通徑 DN(mm)	15	20	25	32	40	50	65	80	100	125	150	200	250	300
L	130	140	150	165	180	200	220	250	280	320	360	400	630	750
H	44.5	49	55	65	65	75	90	95	115	127	140	172.5	310	350
H1、H2	根據所配氣動執行機構而定
D	95	105	115	140	150	165	185	200	220	250	285	340	405	460
D1	65	75	85	100	110	125	145	160	180	210	240	295	355	410
D2	46	56	65	76	84	99	118	132	156	184	211	266	319	370
n-φd	4-14	4-14	4-14	4-18	4-18	4-18	4-18	8-18	8-18	8-18	8-22	12-22	12-26	12-26
A、A1	根據閥門<所需力矩而定，配置執行器不同，外形尺寸也不相同

注：以上參數均為PN1.6MPa為準，其他壓力等級請咨詢公司技術部，表中尺寸為不帶標準附件數據，另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取新數據。
