ZMQD氣動切斷蝶閥

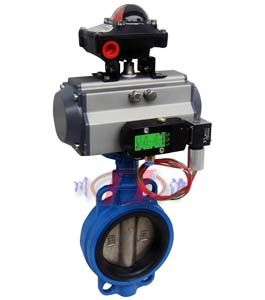

氣動切斷蝶閥	氣動切斷蝶閥 (帶手動機構)

一、氣動切斷蝶閥 概述

上海川滬閥門有限公司生產的氣動切斷閥優點:

1. 閥板與密封圈可采用多種結構(三偏心、單偏心、中線等)，具有結構緊湊、切斷性能好、使用壽命長等特點，兼?zhèn)湔{(diào)節和切斷兩種功能。
2. 氣動切斷蝶閥亦配行程限位開關、電磁閥、減壓閥及0.4-0.7MPa氣源可實現開關操作，并送出二對無源觸點信號指示閥門的開關。
3. 氣動切斷蝶閥廣泛使用于化工、電力、輕紡、食品、醫藥、造紙等工業部門及市政工程、水廠等管道對自來水、污水、油類液體或空氣、煤氣、天然器、水蒸氣的介質進行切斷控制。

二、氣動切斷蝶閥 閥體

閥體形式	直通鑄造蝶閥
公稱通徑	DN50～600mm
公稱壓力	PN1.0、1.6、2.5MPa
法蘭標準	JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等
連接形式	法蘭式、對夾式
閥蓋形式	一體式
壓蓋型式	壓蓋壓緊式
密封填料	V型聚四氟乙烯填料、柔性石墨填料
閥板形式	垂直板式(蝶形)
切斷時間	3～5S

四、氣動切斷蝶閥 執行機構

執行器型號	GT系列、SR系列、AT系列、AW系列單雙作用氣動執行器
供氣壓力	400～700KPa
氣源接口	G1/4"、G1/8"、G3/8"、G1/2"
環境溫度	-30～+70℃
作用形式	單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) 雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL)
可配附件	電磁閥、空氣過濾減壓器、行程開關、手輪機構等

五、氣動切斷蝶閥 性能參數

公稱通徑DN(mm)		50-1800
公稱壓力	PN(MPa)	0.6	1.0	1.6
試驗壓力	強度試驗	0.9	1.5	2.4
	密封試驗	0.66	1.1	1.76
	低壓氣密試驗	0.6	0.6	0.6
適用介質	空氣、水、污水、蒸氣、煤氣、油品等

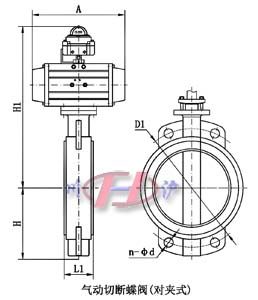

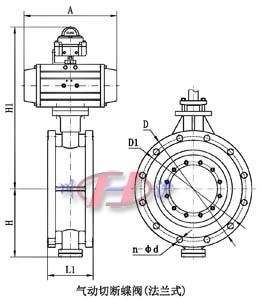

六、氣動切斷蝶閥 外形及連接尺寸

公稱通徑 DN(mm)	50	65	80	100	125	150	200	250	300	350	400	450	500	600
L	108	112	114	127	140	140	152	165	178	190	216	222	229	267
L1	43	46	49	56	64	70	71	76	83	92	102	113	127	154
H	112	115	120	140	170	180	210	240	290	320	350	380	410	470
n-φd	4-18	4-18	8-18	8-18	8-18	8-22	12-22	12-26	12-26	16-26	16-30	20-30	20-33	20-36
H1	根據所配執行機構而定
A	根據閥門所需力矩而定，配置執行器型號不同，外形尺寸也不相同
D	165	185	200	220	250	285	340	405	460	520	580	640	715	840
D1	125	145	160	180	210	240	295	355	410	470	525	585	650	770

注：以上參數均為PN1.6MPa為準，其他壓力等級請咨詢公司技術部，表中尺寸為不帶標準附件數據，另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取新數據。
