DMF電磁式煤氣安全快速切斷閥

DMF電磁式煤氣安全快速切斷閥

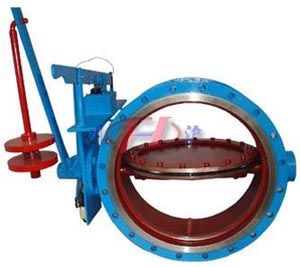

一、DMF電磁式煤氣安全快速切斷閥 概述

上海川滬閥門有限公司生產的電磁式煤氣安全快速切斷閥為法蘭連接、杠桿式啟閉閥，它主要由電磁鐵杠桿裝置、彈簧及重錘、閥體、閥板和軸等零件組成。當煤氣或助燃空氣低壓時，通過相應的電路設計，可使電磁鐵在某一規定的低壓時失電，這樣杠桿失去平衡，安全閥相連的杠桿脫扣，重錘下落，安全閥立即關閉。另外一旦斷電，也即電磁鐵失電和上述相同，安全閥亦立即關閉，這樣就達到了煤氣或助燃空氣低壓時以及斷電時、快速切斷煤氣的目的。
DMF電磁式煤氣安全快速切斷閥具有優點:

1. 與電磁式啟動器組合配套使用，具有結構簡單、操作方便、重量輕。
2. 工作可靠、切斷時為1.5秒。
3. 低泄漏。
4. 廣泛應用于以煤氣為燃料的各種工業窯爐的煤氣快速切斷，也可用于類似要求的其它場合。

二、DMF電磁式煤氣安全快速切斷閥 技術參數

公稱壓力	電源電壓	切斷時間	轉角范圍	工作溫度	適用介質
0.1Mpa	220V 50HZ	1.5S	0-90°	≤200℃	煤氣、空氣等氣體

三、DMF電磁式煤氣安全快速切斷閥 零件材料

零件名稱	閥體、蝶板	閥桿	填料	密封圈
材料名稱	Q235A	優質碳鋼	石棉盤根	硅橡膠

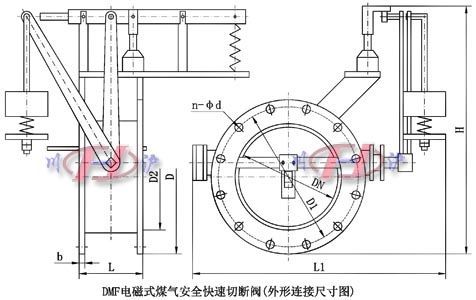

四、DMF電磁式煤氣安全快速切斷閥 外形及連接尺寸

DN	D	D1	D2	L	L1	L2	H	b	Z-φd
100	205	170	145	120	360	250	550	14	4-18
150	260	225	200	145	410	250	590	16	8-18
200	315	280	255	145	465	250	640	18	8-18
250	370	335	310	180	520	250	690	22	12-18
300	435	395	362	180	580	300	740	22	12-23
350	485	445	412	200	630	300	790	22	12-23
400	535	495	462	200	680	300	840	22	16-23
450	590	550	518	200	740	300	880	24	16-23
500	640	600	568	270	780	300	930	24	16-23
600	755	705	670	270	895	400	1020	24	20-25
700	860	810	775	270	1010	400	1100	24	24-25
800	975	920	880	270	1125	400	1190	26	24-30
900	1075	1020	980	270	1225	400	1280	26	24-30
1000	1175	1120	1080	300	1345	400	1360	26	28-30

注：以上參數均不帶標準附件數據，另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取新數據。

五、DMF電磁式煤氣安全快速切斷閥 安裝、使用與維修

為了避免失誤動作，電磁鐵操作系統電源必須與風機為同一電流，因風機斷電必然空氣低壓，而空氣低壓也是要切斷煤氣的，這樣可以免除，由于電磁鐵操作回路失電而引起的失誤動作。
電磁式煤氣安全快速切斷閥好水平安裝在管道上，當需要直安裝時，簽訂合同時說明，以及大口徑閥或有振動的情況下應于支承或鞏固。
電磁式煤氣安全快速切斷閥正常用環境溫度為-20~60℃，如高于或低于該范圍時，應采取降溫或保溫措施。
