三段式氣缸

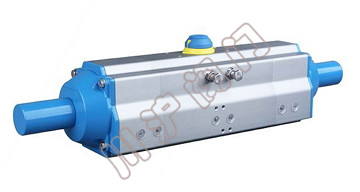

一、三段式氣缸 概述 上海川滬閥門有限公司專業生產的高品質AT型三段式氣缸，是我公司消化吸收國外先進技術而開發出的一款新產品，可以滿足石化等行業對氣動三段式切斷閥的技術要求，填補了一項國內產品的生產空白。它可以實現0--45--90度三個位置的切換，配以電磁閥，就能實現對切斷閥的三段式控制了。三段式氣缸可以在打開或關閉過程中停頓一次，能夠根據系統要求精確控制流量，尤其適用于化工或油品裝車系統中。

二、三段式氣缸 工作原理

三段式氣缸有二種型號0-45-90和0-90-180，在氣口進氣后活塞想兩端運動倍兩端設計有輔助活塞產生機械限制來實現中間位置的，可直接利用外面兩端調節螺栓很容易調節中間位置角度，如20°、30°、50°、75°和95°、120°、130°、150°、175°等。

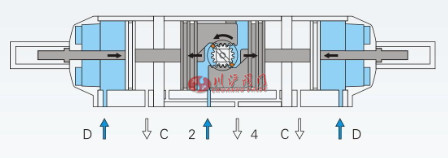

位置1（中間位置）
氣源壓力同時進入2口和D口，空氣從4口和C口排出，2口作為內部活塞移動，D口是通過輔助活塞推桿限制內部活塞定位在預定的中間位置。

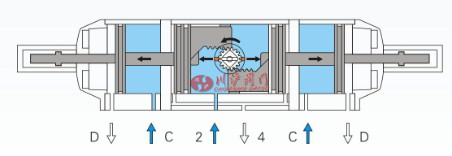

位置2（全開位置）
氣源壓力同時進入2口和C口，空氣從4口和D口排出，2口的內部活塞繼續移動，C口味解除輔助活塞推桿限制定位，使內部活塞順利達到全開位置。

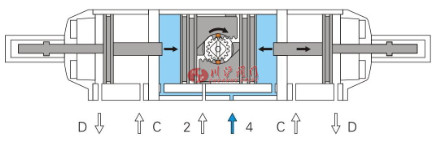

位置3（全關位置）
氣源壓力進入4口，空氣從2口排出，內部活塞向中間方向移動到達全關位置�？商峁�0-45-90彈簧回位型號規格，在斷氣斷電時或氣源故障，通過彈簧迫使內部活塞回位到全關位置。
