ZMAPF氣動薄膜襯四氟調節閥,耐腐蝕調節閥

一、耐腐蝕調節閥 概述

ZMAPF氣動薄膜襯四氟調節閥、耐腐蝕調節閥是一種防腐蝕直通單座調節閥，與流體接觸的閥體內壁和閥內組件均采用高壓注塑工藝，襯有能耐腐蝕、耐老化的聚全氟乙丙烯（F46），又采用聚四氟乙烯波紋管密封。廣泛適用于酸、堿等強腐蝕介質和有毒、易揮發等氣體、液體的控制。

二、耐腐蝕調節閥 特點 1、耐腐蝕。幾乎能耐所有的介質（包括濃硝酸和王水）的腐蝕。 2、密封性能好。采用波紋管和填料雙重密封，確保無滲漏。 3、泄漏量小。由于閥芯、閥座采用軟密封，確保無滲漏。 4、配用HA執行機構，輸出力大、結構緊湊。 產品符合GB/T4213-92。 三、耐腐蝕調節閥 閥體 型式:直通單座球型閥 公稱通徑:3/4"、20、25、32、40、50、65、80、100、150mm 公稱壓力:PN1.6MPa 法蘭標準:JB/T79·1～79·2-94等 材料:ZG230-450襯F46 工作溫度:-40～180℃ 壓蓋型式:螺栓壓緊式 填料:V型聚四氟乙烯填料

四、耐腐蝕調節閥 閥內組件

閥芯型式:單座柱塞型閥芯
流量特性:線性特性和等百分比特性
閥座、閥芯材料:2Cr13襯F46
波紋管材料:聚四氟乙烯

五、耐腐蝕調節閥 執行機構

型式:ZHA（B）多彈簧薄膜執行機構
膜片材料:乙丙橡膠夾尼龍布、丁腈橡膠惡夾尼龍布
彈簧范圍:20～100、80～240kPa
供氣壓力:140～400kPa
氣源接口:Rc1/4”
環境溫度:-30～+70℃
閥作用型式:用正作用或反作用執行機構實現閥的氣-關式或氣-開式
附件:定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、電磁閥、手輪機構等

六、耐腐蝕調節閥 執行機構配置

七、耐腐蝕調節閥 允許壓差

八、耐腐蝕調節閥 性能

泄漏量:小于閥額定容量的0.01%
回差:帶定位器：小于全行程的1%
基本誤差:帶定位器：小于全行程的±1%
注：采用標準的V型聚四氟乙烯填料
可調范圍 30：1

九、耐腐蝕調節閥 Kv值和行程

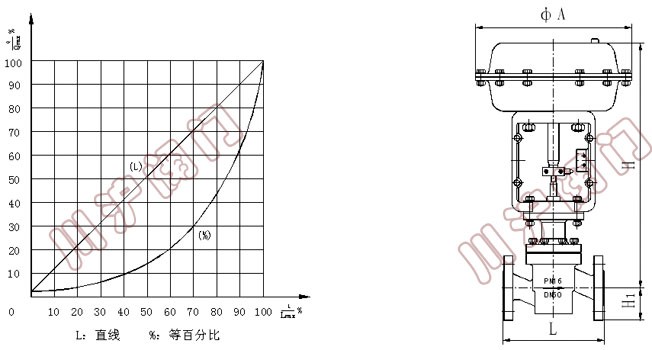

十、耐腐蝕調節閥 流量特性曲線

十一、耐腐蝕調節閥 外形尺寸
