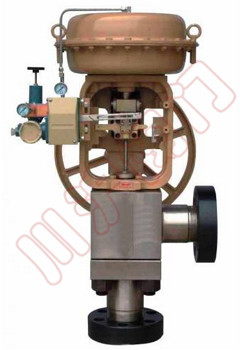

ZJHS氣動高壓調節閥

ZJHS氣動薄膜高壓調節閥 ZJHS氣動薄膜高壓調節閥結構圖
氣動高壓調節閥 氣動高壓調節閥 結構圖

一、氣動高壓調節閥 概述

ZJHS-220、ZJHS-320型氣動薄膜精小型角形高壓調節閥是針對調節閥在高壓或高壓差、有嚴重汽蝕、沖蝕的嚴酷工況條件下壽命短、閥桿易斷裂、襯套易脫落嚴重問題研制開發的產品。它采用多級節流形式來分攤壓差，減少了氣蝕、沖蝕、撓流破壞，大大提高了調節閥的使用壽命，特別是用在尿素系統中比普通高壓閥壽命提高2-3倍。閥體為直角形，閥芯為單導向結構，閥體流路簡單，阻力小，特別適用于高粘度，含有懸浮物和顆粒狀介質流體的調節，可避免結焦、粘結、堵塞。

二、氣動高壓調節閥 主要技術參數

公稱通徑 20 25 40 50 65 80 100 150 200 250 300
閥座直徑 10 12 15 20 25 32 40 50 65 80 100 125 150 200 250 300
流量系數Kv 1.6 2.5 4 6.3 10 16 25 40 63 100 160 250 400 630 1000 1600
可調范圍 30：1
公稱壓力 標準產品1.6、4.0、6.4MPa；特殊訂貨10、22、32MPa
閥芯形式 單座柱塞型閥芯
流量特性 直線、等百分比
工作溫度 普通型-40～230℃；散熱片型230～450℃，特殊訂貨450～600℃
法蘭標準 符合JB78-59、JB79-59標準，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等訂貨生產

三、氣動高壓調節閥 允許壓差

公稱
通徑		 PN
320		 6 10 15 25 32 40 50 65 80 100
PN
220
閥座
直徑
 3 4 6 4 6 7 8 10 6 7 8 10 12 7 8 10 12 16 20 16 20 30 20 38 30 50 38 65 50 80 65 100
輸入
信號
kgf/cm2
(0.2～0.1) 		320 200 320 200 80 320 200 80 40 20 80 40 16 4 4 16 4 6 16 25 1 16 0.6
220 160 220 160 64 40 140 64 25 64 16 25 8 20 6 10 4 6 2.5
輸入
信號
kgf/cm2
(0.6～1.8) 		320 320 160 100 320 160 64 160 35 64 20 55 16 30 10 16 6
320 220 200 110 220 200 70 200 45 70 25 70 20 35 14 20 8

四、氣動高壓調節閥 主要零件材料

零件名稱 閥體 閥桿 閥芯 閥座 填料 壓縮彈簧 波紋薄膜
材料 40鍛鋼
不銹鋼
鉬二鈦 		2Cr13
不銹鋼
鉬二鈦
 2Cr13或堆
焊鈷鉻鎢
硬質合金 		2Cr13或堆
焊鈷鉻鎢
硬質合金
V形
聚四氟乙烯圈		 60Si2Mn 丁睛橡膠
夾尼襯里

五、氣動高壓調節閥 性能指標

序號 項目 單位 不帶定位器 帶定位器
1 基本誤差 ％ ±4 ±1
2 回差 ％ 2.5 1
3 死區 ％ 1.5 0.1
4 允許泄漏量 ％ 為C值的0.01％，對C≤4.Q泄≈0
5 額定流量系數Kv偏差 C≤4 ％ ±15
流量特性誤差 C>4 ％ ±10

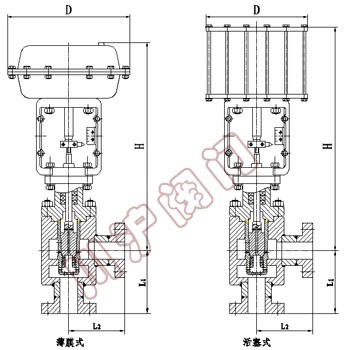

六、氣動高壓調節閥 外形尺寸

公通徑 (mm) 6 10 15 25 32 40 50 65 80 100 125 150
L1(mm) 100 105 105 120 135 190 225 275 315 365 400 510
L2(mm) 83 90 105 120 135 165 190 215 260 290 300 400
薄膜式 H(mm) 407 406 425 401 493 502 500 630 630 620 848 910
D(mm) 285 360 470 620
重量(KG) 37 43 46 52 93 160 123 224 297 442 650 780
活塞式 H(mm) 527 526 545 521 586 595 593 655 655 645 758 820
D(mm) 264 352 490
重量(KG) 51 57 60 66 92 105 122 217 290 435 628 758
