ZJSN氣動薄膜雙座調節閥

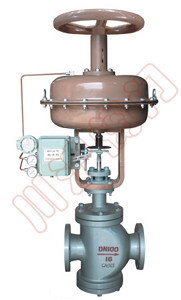

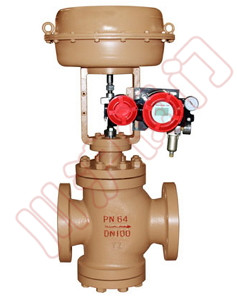

JSN氣動薄膜雙座調節閥 ZJSN氣動薄膜雙座調節閥(帶手輪） ZJSN氣動薄膜雙座調節閥
氣動薄膜雙座調節閥 氣動薄膜雙座調節閥（帶手輪） 氣動薄膜雙座調節閥 結構圖

一、氣動薄膜雙座調節閥 概述

　　 ZJSN氣動薄膜雙座調節閥采用雙號導向結構，配用多彈簧氣動薄膜執行機構。具有結構緊湊、重量輕、動作靈敏、閥容量大、流量特性精確、拆裝方便等優點。廣泛應用于精確控制氣體、液體、蒸汽等介質的工藝參數如壓力、流量、溫度、液位保持在給定值。特別適用于壓差較大，允許泄漏也較大且不是很清潔的介質場合。
　　 本系列產品有標準型、波紋管密封型、夾套保溫型等多種品種。產品公稱壓力等級有PN16、40、64；閥體口徑范圍DN25～400。適用流體溫度有-250℃～+560℃范圍內多種檔次。泄漏量標準為Ⅲ級和Ⅳ級。流量特性為線性或百分比。多種多樣的品種規格可供選擇。

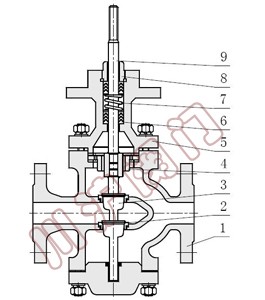

二、氣動薄膜雙座調節閥 主要零件材料

本體材質為碳鋼 本體材質為不銹鋼
1 閥體 WCB LCB WC9 1 閥體 CF8 CF8M CF3M
2 閥座 304 304 304 2 閥座 304 316 316L
3 閥芯 304 304 304 3 閥芯 304 316 316L
4 導向套 304 304 304 4 導向套 304 316 316L
5 閥蓋 WCB LCB WC9 5 閥蓋 CF8 CF8M CF3M
6 閥桿 304 304 304 6 閥桿 304 316 316L
7 填料 PTFE/柔性石墨 7 填料 PTFE/柔性石墨
8 彈簧 65Mn 8 彈簧 65Mn
9 螺母 304 304 304 9 螺母 304 316 316L

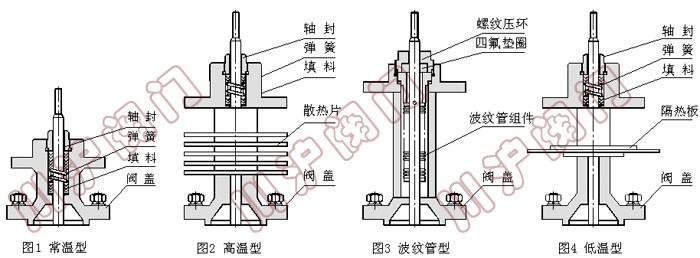

三、氣動薄膜雙座調節閥 閥蓋形式

注：常溫型工作溫度-20-+200℃，泄露等級為Ⅳ級。
高溫型閥蓋增設散熱片，可用于介質溫度-60-+450℃的場合。
波紋管密封型對上下移動的閥桿形成完全的密封，堵絕流體外漏。
低溫型采用加長閥蓋加隔熱板結構可于-196℃深冷場合。

四、氣動薄膜雙座調節閥 主要技術參數

公稱通徑DN（mm） 20 25 32 40 50 65 80 100 125 150 200
額定流量
系數KV		 直線 7.6 12.1 19.4 30.3 48.3 75.9 121 194 302 484 759
等百分比 6.9 11 17.6 27.5 44 69.3 110 176 275 440 693
執行機構
型號 		正作用 ZHA-22 ZHA-23 ZHA-34 ZHA-45
反作用 ZHB-22 ZHB-23 ZHB-34 ZHB-45
額定行程L（mm） 16 25 40 60
膜片有效面積Ae（cm2） 280 400 600 1000
公稱壓力PN（MPa） 1.6 2.5 4.0 6.4
固有流量特性 直線 等百分比
固有可調比R 30 : 1
信號范圍Pr（KPa） 20-60、20-100、40-200、60-100、80-240
氣源壓力Ps（MPa） 0.14、0.25、0.28、0.40

五、氣動薄膜雙座調節閥 主要性能指標

序號 項 目 標準型調節閥 散熱、低溫型調節閥
不帶定位器 帶定位器 不帶定位器 帶定位器
1 基本誤差＜（%） ±5 ±1 ±15 ±4
2 回差＜（%） 3 1 10 3
3 死區＜（%） 3 0.4 8 1
4 始終點偏差
＜（%） 		氣開 始點 ±2.5 ±1 ±6 ±2.5
終點 ±5 ±15
氣關 始點 ±5 ±15
終點 ±2.5 ±6
5 ±2.5 +2.5 +6 +2.5

六、氣動薄膜雙座調節閥 外型尺寸

ZHN氣動雙座調節閥( 外型尺寸圖）



公稱通徑（DN） 20 25 32 40 50 65 80 100 125 150 200
結構長度
（L） 		PN16/25 180 185 200 220 250 275 305 350 410 450 550
PN40 185 190 210 230 255 285 310 355 425 460 560
PN64 190 200 220 240 265 295 320 370 400 475 570
H1 155 155 175 180 200 235 250 260 330 350 420
H2 298 298 298 298 298 380 380 380 510 510 510
H3 235 235 247 256 268 364 384 394 465 470 540
H4 365 365 425 420 445 660 680 690 748 740 780
H5 110 117 120 139 144 188 208 220 268 278 320
H6 180 180 180 180 180 236 236 236 310 310 310
A 282 282 282 282 282 360 360 360 470 470 470
C 220 220 220 220 220 270 270 270 320 320 320
L1 289 289 289 289 289 347 347 347 476 476 476
壓力等級 GB：1.6、2.5、4.0、6.4MPa ANSI：150、300、600LB JIS：10、20、30K
執行機構 ZHB-22 ZHB-23 ZHB-34 ZHB-45

注：表中尺寸為不帶標準型附件數據。另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取新數據。
