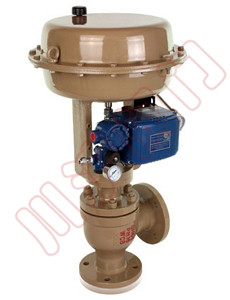

ZJSJ氣動角式調節閥

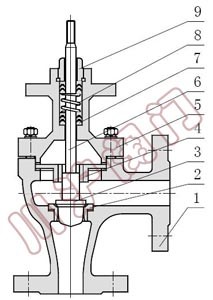

ZJSJ氣動角式調節閥 ZJSJ氣動角式調節閥結構圖
氣動角式調節閥 氣動角式調節閥 結構圖

一、氣動角式調節閥 概述

　　 ZJSJ氣動角式調節閥采用頂部導向結構，配用多彈簧 氣動執行機構。具有結構緊湊、重量輕 、動作靈敏、流體通道呈流線型、壓降損失小、閥容量大、流 量特性精確、拆裝方便等優點。廣泛應用于精確控制氣體、液 體等介質，工藝參數如壓力、流量、溫度、液位保持在給定值。 特別適用于允許泄露量小閥前閥后壓差不大的高粘度、含有懸 浮物和顆粒狀物質的的調節，可避免結焦、堵塞，便于自凈與 清洗的場合。 本系列產品有常溫型、調節切斷型、波紋管密封型、高溫 型、夾套保溫型等多種系列。產品公稱壓力等級有PN10、16、 25、64、100；閥體口徑范圍DN20-DN200。泄露等級有Ⅳ或Ⅵ 級。適用流體溫度由-200℃-+560℃范圍內多種檔次，流量特性 為線形或等百分比。多種規格可供選擇。 本系列調節閥結構新穎，功能完善、品種齊全。

二、氣動角式調節閥 主要零件材料

本體材質為碳鋼 本體材質為不銹鋼
1 閥體 WCB LCB WC9 1 閥體 CF8 CF8M CF3M
2 閥座 304 304 304 2 閥座 304 316 316L
3 閥芯 304 304 304 3 閥芯 304 316 316L
4 導向套 304 304 304 4 導向套 304 316 316L
5 閥蓋 WCB LCB WC9 5 閥蓋 CF8 CF8M CF3M
6 閥桿 304 304 304 6 閥桿 304 316 316L
7 填料 PTFE/柔性石墨 7 填料 PTFE/柔性石墨
8 彈簧 65Mn 8 彈簧 65Mn
9 螺母 304 304 304 9 螺母 304 316 316L

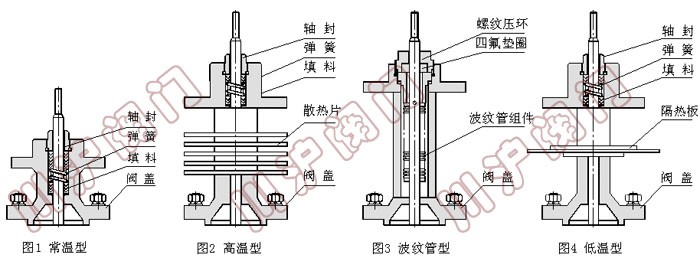

三、氣動角式調節閥 閥蓋形式

ZSP電動單座調節閥閥蓋形式

注：常溫型：常溫型工作溫度-20-+200℃，泄露等級為Ⅳ級。
高溫型閥蓋增設散熱片，可用于介質溫度-60-+450℃的場合。
波紋管密封型對上下移動的閥桿形成完全的密封，堵絕流體外漏。
低溫型采用加長閥蓋加隔熱板結構可于-196℃深冷場合。

四、氣動角式調節閥 主要技術參數

公稱通徑DN（mm） 20 25 32 40 50 65 80 100 125 150 200
額定流量
系數KV		 直線 6.9.6 11 17.6 27.5 44 69 100 176 275 440 690
等百分比 6.3 10 16 25 40 63 100 160 250 400 630
執行機構
型號 		正作用 ZHA-22 ZHA-23 ZHA-34 ZHA-45
反作用 ZHB-22 ZHB-23 ZHB-34 ZHB-45
額定行程L（mm） 16 25 40 60
膜片有效面積Ae（cm2） 280 400 600 1000
公稱壓力PN（MPa） 1.6 2.5 4.0 6.4 10.0
固有流量特性 直線? 等百分比
固有可調比R 30 : 1
信號范圍Pr（KPa） 20-60、20-100、40-200、60-100、80-240
氣源壓力Ps（MPa） 0.14、0.25、0.28、0.40
允許泄露量 Ⅵ級
工作
溫度 		常溫型 -20—200、-40—250、-60—250
散熱型 -40—450、-60—450
高溫型 450—560
低溫型 -60— -100、-100— -200、-200— -250

五、氣動角式調節閥 主要性能參數

序號 項 目 標準型調節閥 散熱、低溫型調節閥
不帶定位器 帶定位器 不帶定位器 帶定位器
1 基本誤差＜（%） ±5 ±1 ±15 ±4
2 回差＜（%） 3 1 10 3
3 死區＜（%） 3 0.4 8 1
4 始終點偏差
＜（%） 		氣開 始點 ±2.5 ±1 ±6 ±2.5
終點 ±5 ±15
氣關 始點 ±5 ±15
終點 ±2.5 ±6
5 ±2.5 +2.5 +6 +2.5

六、氣動角式調節閥 外型尺寸

ZJSJ氣動角式調節閥( 外型尺寸圖）
公稱通徑（DN） 20 25 32 40 50 65 80 100 125 150 200
L PN16/25 95 100 105 115 125 145 155 175 200 225 275
PN40 95 100 105 115 125 145 155 175 200 225 275
PN64、100 115 115 130 130 150 170 190 215 250 275 325
H 349 350 358 378 393 494 503 521 634 696 715
H1 444 445 458 478 492 594 628 646 759 846 915
H2 419 423 445 478 490 582 624 620 759 840 905
H3 180 180 180 180 180 236 236 236 310 310 310
A 282 282 282 282 282 360 360 360 470 470 470
C 220 220 220 220 220 270 270 270 320 320 320
L1 289 289 289 289 289 347 347 347 476 476 476
壓力等級 GB：1.6、2.5、4.0、6.4、10.0MPa ANSI：150、300、600LB JIS：10、20、30、40K
執行機構 ZHB-22 ZHB-23 ZHB-34 ZHB-45
