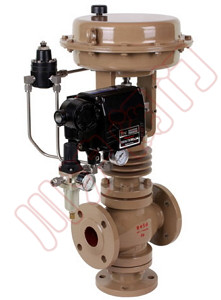

ZJSF(H)氣動薄膜三通分(合)流調節閥

ZJSF(H)氣動薄膜三通分(合)流調節閥 ZJSF(H)氣動薄膜三通分(合)流調節閥

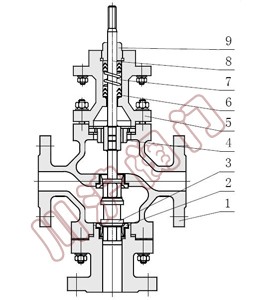

氣動薄膜三通分(合)流調節閥 氣動薄膜三通分(合)流調節閥 結構圖

一、氣動薄膜三通分(合)流調節閥 概述

　　 ZJSF(H)氣動薄膜三通分(合)流調節閥采用雙閥芯上下導 向結構，配用氣動執行機構，閥體為三 通結構，即一進兩出（分流型），兩進一出（合流型），從而達 到流體混合升溫或降溫，或流體不等量分流，滿足不同工礦的 使用要求。該閥體具有結構緊湊、重量輕、動作靈敏、壓降損 失小、閥容量大、流量特性精確和維修方便等優點。可用于各 種不同的工作條件，特別適用于石油工業熱交換器的溫度控制 系統和其他的各行業的自動化控制系統。 本系列產品有常溫型、高溫型、低溫型、調節切斷型、波 紋管密封型等多種型式。產品公稱壓力等級有PN1.6、4.0 6.4； 閥體口徑范圍DN20-DN300；適用流體溫度-150℃-+560℃范圍 內多種檔次；泄露等級氛分為Ⅳ級、Ⅴ級、Ⅵ級；流量特性有 直線、等百分比。多種規格可供選擇。 本系列調節閥采用模塊化設計，可采用不同組合、配用 各種附件。 。

二、氣動薄膜三通分(合)流調節閥 主要零件材料

本體材質為碳鋼 本體材質為不銹鋼
1 閥體 WCB LCB WC9 1 閥體 CF8 CF8M CF3M
2 閥座 304 304 304 2 閥座 304 316 316L
3 閥芯 304 304 304 3 閥芯 304 316 316L
4 導向套 304 304 304 4 導向套 304 316 316L
5 閥蓋 WCB LCB WC9 5 閥蓋 CF8 CF8M CF3M
6 閥桿 304 304 304 6 閥桿 304 316 316L
7 填料 PTFE/柔性石墨 7 填料 PTFE/柔性石墨
8 彈簧 65Mn 8 彈簧 65Mn
9 螺母 304 304 304 9 螺母 304 316 316L

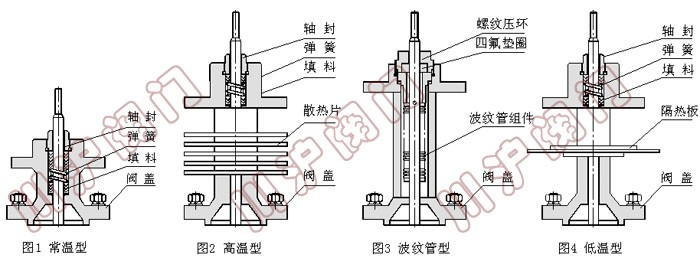

三、氣動薄膜三通分(合)流調節閥 閥蓋形式

三通分調節閥閥蓋形式

注：常溫型工作溫度-20-+200℃，泄露等級為Ⅳ級。
高溫型閥蓋增設散熱片，可用于介質溫度-60-+450℃的場合。
波紋管密封型對上下移動的閥桿形成完全的密封，堵絕流體外漏。
低溫型采用加長閥蓋加隔熱板結構可于-196℃深冷場合。

四、氣動薄膜三通分(合)流調節閥 主要技術參數

公稱通徑DN（mm） 20 25 32 40 50 65 80 100 125 150 200
額定流量
系數KV		 合流 6.3 8.5 13 21 34 53 85 135 210 340 535
分流 85 135 210 340 535
額定行程L（mm） 16 25 40 60
膜片有效面積Ae（cm2） 280 400 600 1000
公稱壓力PN（MPa） 1.6 2.5? 4.0 6.4 10.0
固有流量特性 直線 等百分比
固有可調比R 30：1
信號范圍Pr（Kpa） 20-100、40-200、60-100、80-240
氣源壓力Ps（Mpa） 0.14、0.25、0.28、0.40
允許壓差△P（MPa） 0.93 0.86 0.75 0.48 0.31 0.27 0.18 0.11 0.12 0.09 0.05

五、氣動薄膜三通分(合)流調節閥 主要性能指標

序號 項 目 性能指標
不帶定位器 帶定位器
1 基本誤差＜（%） ±5 ±1
2 回差＜（%） 3 1
3 死區＜（%） 3 0.4
4 始終點偏差
＜（%） 		始點（%） ±5 ±1
終點（%） ±2.5
5 額定行程偏差（%） +2.5
6 允許泄露量（1/h） 10-3×閥額定容量
7 額定流量系數偏差（%） ±10
8 固有流量特性 符合IEC534-1和GB/T13927-2000中歸動的斜率偏差要求

六、氣動薄膜三通分(合)流調節閥 外型尺寸

ZZJSF(H)氣動薄膜三通分(合)流調節閥( 外型尺寸圖）
公稱通徑（DN） 20 25 32 40 50 65 80 100 125 150 200
結構長度
（L） 		PN16/25 180 185 200 220 250 275 305 350 410 450 550
PN40 185 190 210 230 255 285 310 355 425 460 560
PN64 190 200 220 240 265 295 320 370 400 475 570
H1 155 155 175 180 200 235 250 260 330 350 420
H2 298 298 298 298 298 380 380 380 510 510 510
H3 235 235 247 256 268 364 384 394 465 470 540
H4 365 365 425 420 445 660 680 690 748 740 780
H5 110 117 120 139 144 188 208 220 268 278 320
H6 180 180 180 180 180 236 236 236 310 310 310
A 282 282 282 282 282 360 360 360 470 470 470
C 220 220 220 220 220 270 270 270 320 320 320
L1 289 289 289 289 289 347 347 347 476 476 476
壓力等級 GB：1.6、2.5、4.0、6.4MPa ANSI：150、300、600LB JIS：10、20、30K
執行機構 ZHB-22 ZHB-23 ZHB-34 ZHB-45

注：表中尺寸為不帶標準型附件數據。另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取新數據。
