川滬首頁 >> 產品展示 >> 氣動調節閥 >> 氣動三通調節球閥

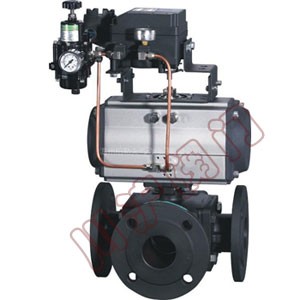

ZJJTQ氣動三通調節球閥

Q644(5)氣動三通球閥 Q644(5)氣動三通球閥尺寸圖
氣動三通調節球閥 氣動三通調節球閥 尺寸圖

一、氣動三通調節球閥 概述

氣動三通球閥可分為L(zhǎng)形和T形，L形（Q44F）三通球閥用于介質流向的切換，能使相互垂直的兩個通道連接；T形（Q45F）三通球閥用于介質分流、合流及流向切換。T形三通可以使三個通道相互連通或使其中的兩個通道連通。三通球閥一般采用兩閥座結構，亦可根據用戶要求采用四閥座結構。

二、氣動三通調節球閥 主要零件材料

閥體、閥蓋 WCB、CF8
球體 WCB+Hcr、CF8
閥桿 2Cr13、CF8
閥座 PTFE
填料 PTFE

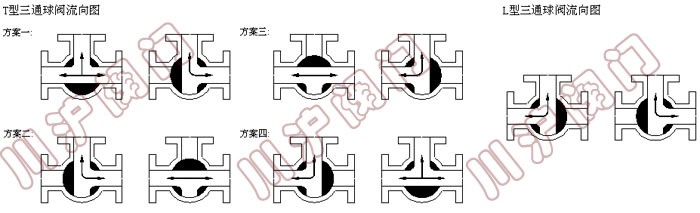

三、氣動三通調節球閥 介質流向原理

三通球閥分L型和T型，介質流通方向見下圖。L型三通球閥適用于介質流向的切換，能使相互垂直的兩個通道連通：T型三通球閥適用于介質的分流、合流或流向 切換，T型孔道可以使三個通道互相連通或使其中兩個通道連通，三通球閥一般采用兩個閥座結構，亦可根據用戶要求采用四閥座結構。

四、氣動三通調節球閥 執行標準

1.設計和制造：GB/T12237-1989； APl608
2.檢驗和試驗：GB/T13927-1992； APl 598
3.法蘭連接：JB/T79； ASMEANSI B165
4.結構長度：JB-2002

五、氣動三通調節球閥 性能參數

試驗壓力 公稱壓力（Mpa）
Mpa 1.6 2.5 4.0 CL150 JIS10K
強度試驗 2.4 3.8 6.0 3.2 2.4
密封試驗 1.8 2.8 4.4 2.2 1.5
氣密試驗 0.5-0.7
工作溫度 PTFE≤150℃ PTL≤300℃
適用溫度 C：水、油、氣；P：硝酸類；R：醋酸類

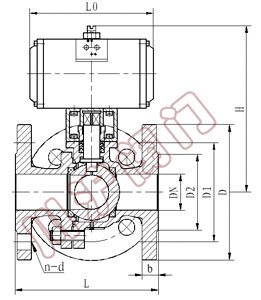

六、氣動三通調節球閥 主要外型尺寸

公稱壓力PN(MPa) 公稱通徑DN(mm) 尺寸
D D1 D2 L H L0 b n-d
1.6 25 115 85 65 160 199 164 16 4-φ14
32 140 100 76 180 240 190 18 4-φ18
40 150 110 84 200 255 210 18 4-φ18
50 165 125 99 230 286 247 20 4-φ18
65 185 145 118 290 330 276 20 4-φ18>
80 200 160 132 310 349 308 20 4-φ18
100 220 160 156 350 421 348 22 8-φ18
125 250 210 184 400 485 432 22 8-φ18
150 285 240 211 480 582 524 24 8-φ22
2.5 25 115 85 65 160 199 164 16 4-φ14
32 140 100 76 180 240 190 18 4-φ18
40 150 110 84 200 255 210 18 4-φ18
50 165 125 99 230 286 247 20 4-φ18
65 185 145 118 290 330 276 22 8-φ18
80 200 160 132 310 349 308 24 8-φ18
100 235 190 156 350 421 348 24 8-φ22
125 270 220 184 400 485 432 26 8-φ26
150 300 250 211 480> 524 524 28 8-φ26
