川滬首頁 >> 產品展示 >> 氣動調節閥 >> 氣動襯氟隔膜調節閥

ZJSPF46氣動襯氟隔膜調節閥|氣動耐腐蝕調節閥

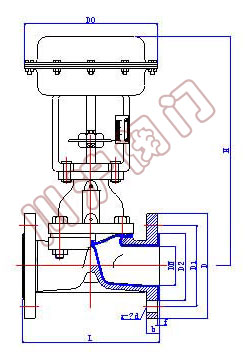

ZJSPF<sub>46</sub>氣動襯氟隔膜調節閥 ZJSPF<sub>46</sub>氣動襯氟隔膜調節閥結構圖
氣動襯氟隔膜調節閥 氣動襯氟隔膜調節閥 結構圖

一、氣動襯氟隔膜調節閥 概述

精小型氣動薄膜隔膜調節閥由隔膜閥和氣動執行機構兩部分組成，它以壓縮空氣為動力，實與對工藝管道中流體介質流量的調節。

由于在結構上采用帶有耐腐蝕襯里的閥體和耐腐蝕的隔膜、無填料函結構、節流元件為彈性隔膜、閥體流道平滑，故氣動薄膜隔膜閥具有陰力小、流量大、無外漏和方便可靠、防火防爆的優點，廣泛適用于工業自動化系統中的強酸、強堿、強腐蝕、高粘度、含穎粒、帶纖維以及有毒和不充許污染的介質的流量調節。

二、氣動襯氟隔膜調節閥 結構特征

調節閥是由氣動薄膜執行機構與調節機構二部分組成，其結構與原理見圖一。隔膜閥與被調介質直接接觸，由于隔膜的運動，改變了與閥體截面間的流通面積，從而調節介質的流量。

三、氣動襯氟隔膜調節閥 規格與技術參數

公稱通徑DN（mm） 15 20 25 32 40 50 65 80 100 125 150 200 250
額定流量系數Kv 8 12 16 28 60 68 90 160 300 410 618 1200 2150
流量特性 近似快開特性
公稱壓力PN（MPa） 0.6、1.0、1.6、2.5
連接形式 法蘭連接：PN1.0按JB78標準
配用執行機構型號 ZHA、ZHB
有效面積Fece2 280 400 600 1000
行程Lmm 8 10 16 25 40 60
作用方式 氣關式；氣開式
彈簧壓力范圍（KPa） 標準20—100、可選用40—200、20—60、60—100
供氣壓力（MPa） 標準0.14 可選用0.24
氣源接頭 M16×1.5
固有可調比R 30：1
工作溫度 -30~+150℃

四、氣動襯氟隔膜調節閥 主要零部件材料

序號 零件名稱 灰鑄鐵 碳鋼 不銹鋼 超低碳不銹鋼
Z C P R PL RL
1 閥體、閥蓋、閥瓣 HT250 WCB CF8 CF8M CF3 CF3M
2 閥桿 35 1Cr13 1Cr18Ni9 1Cr18Ni12Mo2Ti 00Cr18Ni10 00Cr17Ni14Mo2
3 襯里層 FEPF46、PFA（可溶性聚四氟乙稀）、PCTFE（F3）、PO（聚烯烴）
4 隔膜 FEPF46、PFA（可溶性聚四氟乙�。R（氯丁橡膠）、EPDM（乙丙橡膠）
5 閥桿螺母 ZcuAl10Fe3
6 螺栓 35 35 1Cr17Ni2 1Cr17Ni2 1Cr17Ni2 1Cr17Ni9Ti
7 螺母 45 45 0Cr18Ni9 0Cr18Ni9 0Cr18Ni9 0Cr18Ni9
