KVJP精小型氣動薄膜調節閥

KVJP精小型氣動薄膜調節閥 KVJP精小型氣動薄膜調節閥

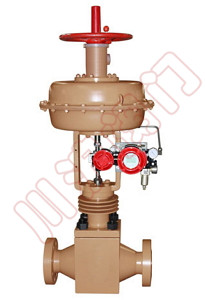

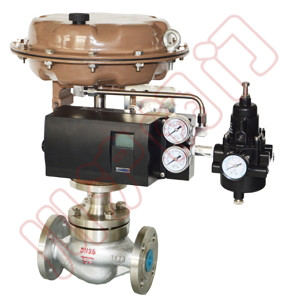

KVJP精小型氣動薄膜調節閥(配智能型定位器) KVJM精小型氣動薄膜調節閥(配山武定位器)

一、精小型氣動薄膜調節閥 概述

　　 精小型氣動薄膜調節閥采用雙導向結構，配用多彈簧執行機構，具有結構緊湊、重量輕、動作靈敏、閥容量大、流量特性精確、拆裝方便等優點。廣 泛應用于精確控制氣體、液體、蒸汽等介質，工藝參數加如壓力、流量、溫度、液位保持在給定值。特別適用于允許壓差小，而允許泄漏量也較小壓差不大的工作場 合。 本系列產品有標準型、波紋管密封型、夾套保溫型等多種品種。產品公稱壓力等級有PN10、16、40、64；閥體口徑范圍DN20~200。適用流體溫度 由-200℃~+560℃，其范圍內多種檔次。泄漏量標準有II 級或IV級。流量特性為線性或等百分比。多種多樣的品種規格可供選擇。

二、精小型氣動薄膜調節閥 主要零件材料

本體材質為碳鋼 本體材質為不銹鋼
1 閥體 WCB LCB WC9 1 閥體 CF8 CF8M CF3M
2 閥座 304 304 304 2 閥座 304 316 316L
3 閥芯 304 304 304 3 閥芯 304 316 316L
4 導向套 304 304 304 4 導向套 304 316 316L
5 閥蓋 WCB LCB WC9 5 閥蓋 CF8 CF8M CF3M
6 閥桿 304 304 304 6 閥桿 304 316 316L
7 填料 PTFE/柔性石墨 7 填料 PTFE/柔性石墨
8 彈簧 65Mn 8 彈簧 65Mn
9 螺母 304 304 304 9 螺母 304 316 316L

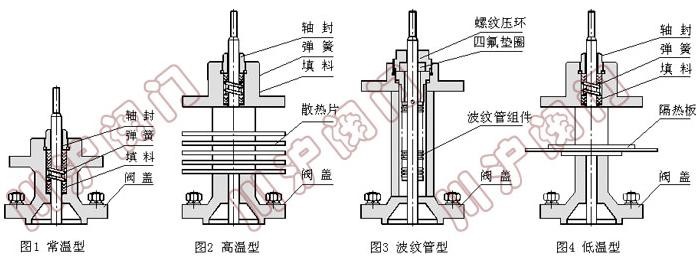

三、精小型氣動薄膜調節閥 閥蓋形式

ZJSP電動單座調節閥閥蓋形式

注：常溫型：常溫型工作溫度-20-+200℃，泄露等級為Ⅳ級。
高溫型閥蓋增設散熱片，可用于介質溫度-60-+450℃的場合。
波紋管密封型對上下移動的閥桿形成完全的密封，堵絕流體外漏。
低溫型采用加長閥蓋加隔熱板結構可于-196℃深冷場合。

四、精小型氣動薄膜調節閥 主要技術參數

公稱通徑DN（mm） 20 25 32 40 50 65 80 100 125 150 200
額定流量
系數KV		 直線 7.6 12.1 19.4 30.3 48.3 75.9 121 193.6 302.5 484 759
等百分比 6.9 11 17.6 27.5 44 69.3 110 176 275 440 693
執行機構
型號		 正作用 ZHA-22 ZHA-23 ZHA-34 ZHA-45
反作用 ZHB-22 ZHB-23 ZHB-34 ZHB-45
額定行程L（mm） 16 25 40 60
膜片有效面積Ae（cm2） 280 400 600 1000
公稱壓力PN（MPa） 1.6 2.5 4.0 6.4 10.0
固有流量特性 直線 等百分比
固有可調比R 30 : 1
信號范圍Pr（KPa） 20-60、20-100、40-200、60-100、80-240
氣源壓力Ps（MPa） 0.14、0.25、0.28、0.40

五、精小型氣動薄膜調節閥 性能指標

序號 項 目 標準型調節閥 散熱、低溫型調節閥
不帶定位器 帶定位器 不帶定位器 帶定位器
1 基本誤差＜（%） ±5 ±1 ±15 ±4
2 回差＜（%） 3 1 10 3
3 死區＜（%） 3 0.4 8 1
4 始終點偏差
＜（%） 		氣開 始點 ±2.5 ±1 ±6 ±2.5
終點 ±5 ±15
氣關 始點 ±5 ±15
終點 ±2.5 ±6
5 ±2.5 +2.5 +6 +2.5

六、精小型氣動薄膜調節閥 外型尺寸

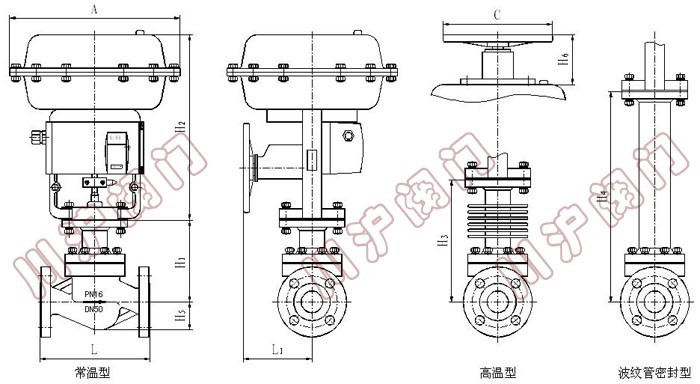

KVJP精小型氣動薄膜調節閥( 外型尺寸圖）
公稱通徑（DN） 20 25 32 40 50 65 80 100 125 150 200
結構長度
（L） 		PN16/25 184 184 200 222 254 276 298 352 420 451 543
PN40 184 184 200 222 254 276 317 368 400 473 568
PN64、100 206 210 251 251 286 311 337 394 500 508 610
H1 128 128 152 152 160 205 205 208 273 333 364
H2 298 298 298 298 298 380 380 380 510 510 510
H3 208 208 224 228 228 334 334 342 408 453 482
H4 338 338 402 402 405 627 628 635 698 702 728
H5 53 58 68 73 80 90 98 108 123 140 168
H6 180 180 180 180 180 236 236 236 310 310 310
A 282 282 282 282 282 360 360 360 470 470 470
C 220 220 220 220 220 270 270 270 320 320 320
L1 289 289 289 289 289 347 347 347 476 476 476
壓力等級 GB：1.6、2.5、4.0、6.4、10.0MPa ANSI：150、300、600LB JIS：10、20、30、40K
執行機構 ZHB-22 ZHB-23 ZHB-34 ZHB-45
