川滬首頁 >> 產品展示 >> 氣動調節閥 >> 氣動調節蝶閥

ZJJD氣動調節蝶閥

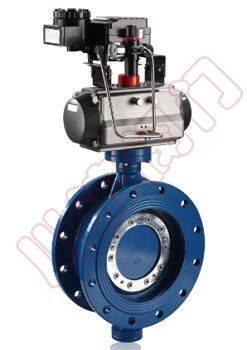

D643H氣動彈性金屬密封蝶閥 D643H氣動彈性金屬密封蝶閥,結構圖

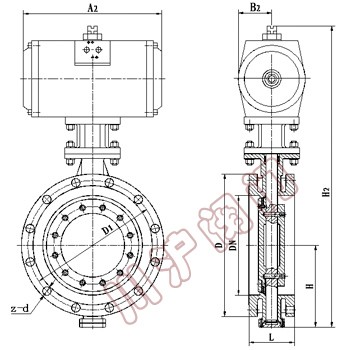

氣動調節蝶閥 氣動調節蝶閥 結構圖

一、氣動調節蝶閥 概述

ZJJD氣動調節蝶閥采用一個“U”型不銹鋼密封圈，該精密的彈性密封圈與經過拋光的蝶板三維偏心接觸。解決了傳統偏心蝶閥在啟閉0°～10°瞬間密封面仍處于滑動接觸摩擦的弊病,實現蝶板在開啟瞬間密封面即分離,關閉接觸即密封的效果,達到延長使用壽命、密封性能佳的目的。因此被廣泛地應用到介質溫度≤550℃的冶金、電力、石油、化工、空氣、煤氣、可燃?xì)怏w以及給排水等腐蝕性介質的管道上，是調節流量和截?cái)嗔黧w的佳裝置。

二、氣動調節蝶閥　特點

1、該蝶閥結構簡單、緊湊、重量輕、易于安裝和拆卸、維修方便；
2、本蝶閥采用不銹鋼“U”型密封圈，具有一定的彈性無論在高溫、低溫的情況下，它與蝶板均具有優良的密封性；
3、本蝶閥的三維偏心距，經過嚴格的計算，“U”型密封圈與蝶板幾乎無磨擦，使用壽命長，并具有越關越緊的功能；
4、蝶板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長；
5、本蝶閥結構獨特，“開關”僅需轉動閥桿90°即可完成。操作靈活、方便、省力、不受介質壓力的高低影響，密封性能可靠；
6、耐高溫、耐低溫、耐腐蝕性。

三、氣動調節蝶閥　采用標準

設計標準 :GB/T12238-1989
法蘭連接尺寸:
GB/T9113.1-2000；GB/T9113.2-2000
GB/T9115.1-2000；GB/T9115.2-2000
結構長度:GB/T12221-1989
壓力試驗:GB/T13927-1992；JB/T9092-1999

四、氣動調節蝶閥　執行機構

采用新型系列GT型氣動執行器，有雙作用式和單作用式（彈簧復位），齒輪傳動，安全可靠；大口徑閥門采用系列AW型氣動執行器拔叉式傳動，結構合理，輸出扭矩大，有雙作用式和單作用式
1、齒輪式雙活塞，輸出力矩大，體積小。
2、氣缸選用鋁金材料，重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。
6、IS05211標準連接為產品的安裝更換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與閥門的同步精度。

五、氣動調節蝶閥　附件選項

根據不同控制和要求可選擇下列附件：
切斷型附件：?jiǎn)坞娍仉姶砰y、雙電控電磁閥、限位開關回訊器。
調節型附件：電氣定位器、氣動定位器、電氣轉換器。
氣源處理附件：空氣過濾減壓閥、氣源處理三聯件。

六、氣動調節蝶閥　主要技術參數

公稱通徑 DN（mm） 50～1200
公稱壓力 PN（MPa） 0.6 1.0 1.6 2.5 4.0
試驗壓力 強度試驗 0.9 1.5 2.4 3.75 6.0
密封試驗 0.66 1.1 1.76 2.75 4.4
氣密封試驗 0.6 0.6 0.6 0.6 0.6
適用介質 水、蒸氣、油品、酸類腐蝕性等。
適用溫度 碳鋼 :-29℃～600℃ 不銹鋼-40℃～600℃

七、氣動調節蝶閥　 主要零件材質

零件名稱 材料
閥體 鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼、合金鋼
蝶板 鑄鋼、合金鋼（鍍硬鉻）、不銹鋼、鉻鉬鋼
密封圈 不銹鋼、聚內脂、抗磨材料
閥桿 2Cr13、1Cr13不銹鋼、鉻鉬鋼
填料 柔性石墨

八、氣動調節蝶閥　 三偏心特點及原理

1、偏離管道中心。
2、偏離密封面中心。
3、傾斜的錐形。
當閥門開啟時，蝶板與閥座在關閉時瞬間接觸，利用蝶板偏心1、偏心2迅速脫離閥座，降低了密封副的磨損，磨擦力矩小，開啟靈活。偏心錐面3，使閥門在開啟或關閉時蝶板能通過閥座內孔，實現接觸密封。另外，錐形蝶板的旋轉半徑大于密封副接觸位置的旋轉半徑，故蝶板在閥門關閉時將出現越關越緊，能夠?qū)崿F(xiàn)自鎖，防止蝶板過位。

九、氣動調節蝶閥 外形尺寸

0.6～1.0MPa外形連接尺寸

公稱 通徑 長度 標準值 外形尺寸 （參考值） 連接尺寸 (標準值) 重量 (kg)
L H H2 A2 B2 PN0.6MPa PN1.0MPa
毫米 英寸 短 長 D D1 Z-d D D1 Z-d
50 2 108 150 112 625 245 72 140 110 4-14 165 125 4-18 17
65 2.5 112 170 115 625 245 72 160 130 4-14 185 145 4-18 20
80 3 114 180 120 645 245 72 190 150 4-18 200 160 8-18 23
100 4 127 190 138 675 355 92 210 170 4-18 220 180 8-18 25
125 5 140 200 164 715 355 92 240 200 8-18 250 210 8-18 40
150 6 140 210 175 800 355 92 265 225 8-18 285 240 8-22 47
200 8 152 230 208 850 250 170 320 280 8-18 340 295 8-22 60
250 10 165 250 243 925 250 170 375 335 12-18 395 350 12-22 95
300 12 178 270 283 1035 450 220 400 395 12-22 445 400 12-22 124
350 14 190 290 310 1070 450 220 490 445 12-22 505 460 16-22 181
400 16 216 310 340 1190 450 220 540 495 16-22 565 515 16-26 260
450 18 222 330 380 1250 650 280 595 550 16-22 615 565 20-26 338
500 20 229 350 410 1290 650 280 645 600 20-22 670 620 20-26 360
600 24 267 390 470 1455 850 380 755 705 20-26 780 725 20-30 540
700 28 292 430 550 1585 850 380 860 810 24-26 895 840 24-30 580
800 32 318 470 640 1700 1250 380 975 920 24-30 1015 950 24-33 845
900 36 330 510 710 1865 1250 380 1075 1020 24-30 1115 1050 28-33 1050
1000 40 410 550 770 2015 1500 580 1175 1120 28-30 1230 1160 28-36 1500
1200 48 470 630 890 2226 1500 580 1405 1340 32-33 1455 1380 32-39 2000

1.6～2.5MPa外形連接尺寸

公稱通徑 長度 標準值 外形尺寸 （參考值） 連接尺寸 (標準值) 重量 (kg)
L H H2 A2 B2 PN1.6MPa PN2.5MPa
毫米 英寸 短 長 D D1 Z-d D D1 Z-d
50 2 108 150 112 605 245 72 165 125 4-18 165 125 4-18 19
65 21/2 112 170 115 625 245 72 185 145 4-18 185 145 8-18 22
80 3 114 180 120 645 355 92 200 160 8-18 200 160 8-18 25
100 4 127 190 138 675 355 92 220 180 8-18 235 190 8-22 28
125 5 140 200 164 715 355 92 250 210 8-18 270 220 8-26 43
150 6 140 210 175 800 250 138 285 240 8-22 300 250 8-26 50
200 8 152 230 208 850 250 170 340 295 12-22 360 310 12-26 64
250 10 165 250 243 925 250 170 405 355 12-26 425 370 12-30 99
300 12 178 270 283 1035 450 220 460 410 12-26 485 430 16-30 130
350 14 190 290 310 1070 450 220 520 470 16-26 555 490 16-33 188
400 16 216 310 340 1190 650 220 580 525 16-30 620 550 16-36 270
450 18 222 330 380 1250 650 280 640 585 20-30 670 600 20-36 350
500 20 229 350 410 1290 850 280 715 650 20-33 730 660 20-36 375
600 24 267 390 470 1455 850 380 840 770 20-36 845 770 20-39 560
700 28 292 430 550 1585 1250 380 910 840 24-36 960 875 24-42 610
800 32 318 470 640 1700 1250 280 1025 950 24-39 1085 990 24-48 880
900 36 330 510 710 1865 1250 280 1125 1050 28-39 1185 1090 28-48 1100
1000 40 410 550 770 2015 1250 380 1255 1170 28-42 1320 1210 28-56 1600
1200 48 470 630 890 2226 1500 380 1485 1390 32-48 1530 1420 32-56 2150

用戶注意：表中H1、H2、H3尺寸均可根據用戶需要加長（長桿蝶閥），若需特殊材料定貨時提出。 注：Dt-代表彈性密封結構

4.0MPa外形連接尺寸

公稱通徑 結構長度（標準值） 外形尺寸（參考值） 連接尺寸(標準值)
L H H2 A2 B2 PN4.0MPa
毫米 英寸 短 長 D D1 Z-d
50 2 108 150 112 165 125 4-18
65 21/2 112 170 115 625 355 92 185 145 8-18
80 3 114 180 120 625 355 92 200 160 8-18
100 4 127 190 138 645 355 92 235 190 8-22
125 5 140 200 164 675 550 138 270 220 8-26
150 6 140 210 175 715 550 138 300 250 8-26
200 8 152 230 208 800 550 138 375 320 12-30
250 10 165 250 243 850 550 138 450 385 12-33
300 12 178 270 283 925 450 220 515 450 16-33
350 14 190 290 310 1035 450 220 580 510 16-36
400 16 216 310 340 1070 650 280 660 585 16-39
450 18 222 330 380 1190 650 280 685 610 20-39
500 20 229 350 410 755 670 20-42

注：法蘭標準：GB/T9113.1-2000 GB/T9113.2-2000 GB/T911.5.1-2000 GB/T9115.2-2000
用戶注意：表中H1、H2、H3尺寸均可根據用戶需要加長（長桿蝶閥），若需特殊材料定貨時提出。
