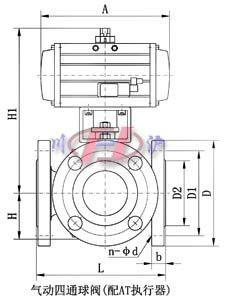

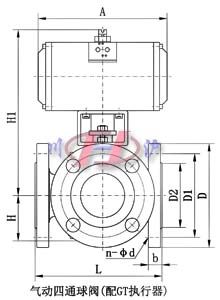

氣動四通球閥 (配AT汽缸)	氣動四通球閥 (配GT汽缸)

一、氣動四通球閥 概述

上海川滬閥門有限公司生產的氣動四通球閥,具有優點：

1. 閥桿采用A182F（1Cr13）整體鍛造并調制處理，硬度達到HB220～250。閥桿通過平鍵或花鍵或方契與手柄連接，通用性強，拆裝方便。閥桿設有防吹出結構。
2. 填料選用編結、柔性石墨密封圈或四氟烯密封圈，使得閥桿在一定的潤滑情況下實現可靠的密封。
3. 根據需要，球閥可設計成防靜電結構，在球體與閥桿、閥桿與閥體之間設置導電彈簧，避免靜電打火點燃易燃物質，確保系統安全。
4. 密封副形式多樣。根據不同工況可選用軟密封、硬密封、防火閥座等結構；DN150以下為浮球形式，DN200以下為固定球形式。
5. 氣動四通閥閥座處可設置輔助密封結構，在閥座和閥桿部位加裝注脂閥，緊急情況下可暫時密封，并可根據需要加長閥桿以適宜埋地鋪設得場所。
6. 在石油、天然氣、煤炭和礦石的開采、提煉加工和管道輸送系統中；在化工產品、醫藥和食品經營種；在水電、火電和核電的電力經營系統中；在城市和工業企業的給排水、供熱、和供氣系統中；在農田的排灌系統中；在治金經營系統中得以廣泛的應用。

二、氣動四通球閥 閥體

閥體形式	四通鑄造閥體
公稱通徑	DN50～600mm
公稱壓力	PN1.6、2.5、4.0 MPa；ANSI 150、300LB ；JIS 10、20、30K
法蘭標準	JB/T79.2-1994、 ASME/ANSI B165
連接形式	法蘭式
壓蓋型式	壓蓋壓緊式
密封填料	V型聚四氟乙烯填料、柔性石墨填料等
設計和制造	GB/T12237-1989； APl608
檢驗和試驗	GB/T13927-1992； APl 598

三、氣動四通球閥 執行機構

執行器型號	GT、SR、ST、AT、AW系列單雙作用氣動執行器
供氣壓力	0.4～0.7MPa
氣源接口	G1/4"、G1/8"、G3/8"、G1/2"
環境溫度	-20～+90℃
作用形式	單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) 雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL)
可配附件	定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

四、氣動四通球閥 流向原理圖

"LL"型介質切換圖

五、氣動四通球閥 零件材料

閥體/閥蓋	GB	WCB		ZGlCrl8Ni9Ti		ZGOCfl8Nil2M02Ti
	ASTM	WCB		CF8		CF8M
球體	GB	2Crl3		1Cfl8Ni9Ti		0Cfl8Ni12M02Ti
	ASTM	420		304		316
閥桿	GB	2Crl3		1Crl8Ni9Ti		0Crl8Ni12M02Ti
	ASTM	420		304		316
閥座	GB	聚四氟乙烯	對位聚苯	聚四氟乙烯	對位聚苯	聚四氟乙烯	對位聚苯
	ASTM	聚四氟乙烯	對位聚苯	聚四氟乙烯	對位聚苯	聚四氟乙烯	對位聚苯
填料	GB	聚四氟乙烯	柔性石墨	聚四氟乙烯	柔性石墨	聚四氟乙烯	柔性石墨
	ASTM	聚四氟乙烯	柔性石墨	聚四氟乙烯	柔性石墨	聚四氟乙烯	柔性石墨
螺栓	GB	35		0Crl8Ni9		0Crl8Ni9
	ASTM	A193B7		A320-B8		A320-B8
螺母	GB	45		0Cfl8Ni9		0Crl8Ni9
	ASTM	A1942H		A194-8		A194-8

六、氣動四通球閥 性能指標

公稱通徑 DN(mm)	50	65	80	100	125	150	200	250	300	350	400	450	500	600
允許壓差(MPa)	≤ 公稱壓力
動作范圍	0～90°
泄露量Q	軟密封VI級、硬密封IV級、符合ANSI B16.104標準
基本誤差	帶定位器：小于全行程的±2%
回差	帶定位器：小于全行程的2%

七、氣動四通球閥 性能規范

試驗壓力(MPa)	公稱壓力(MPa)					壓力級(class)			JIS(K)
	1.6	2.5	4.0	6.4	10.0	150	300	600	10K	20K
強度試驗	2.4	3.75	6.0	9.6	15.0	3.0	7.5	16.5	2.4	3.8
密封試驗	1.76	2.75	4.4	7.04	11.0	2.2	5.5	12.1	1.5	2.8
氣密試驗	0.4～0.7MPa

八、氣動四通球閥 性能規范

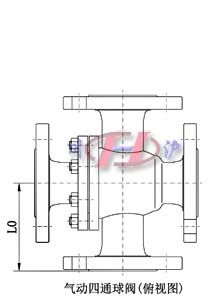

公稱壓力PN	公稱通徑DN	尺 寸
		L	L0	D	D1	D2	b	z-φd	H1	A
1．6MPa	50	260	130	165	125	100	16	4-ф18	根據配置執行機構 大小而定，配置執 行器型號不一樣， 外形連接尺寸也有 所不同。
	65	320	160	185	145	120	18	4-ф18
	80	320	160	200	160	135	20	8-ф18
	100	370	185	220	180	155	20	8-ф18
	125	510	255	250	210	185	22	8-ф18
	150	510	255	285	240	2'0	24	8-ф23
	200	580	290	340	295	265	26	12-ф23
	250	670	335	405	355	320	30	12-ф25
	300	760	380	460	410	375	30	12-ф25
	350	850	425	520	470	435	34	16-ф25
	400	980	490	580	525	485	36	16-ф30
	450	1080	540	640	585	545	40	20-ф30
	500	1220	610	715	650	608	44	20-ф34
	600	1360	680	840	770	718	48	20-ф41

注：以上參數均以國標PN1.6MPa為準，其他壓力等級請咨詢公司技術部，表中尺寸為不帶標準附件數據，另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取新數據。
