川滬首頁 >> 產品展示 >> 氣動球閥 >> SQ641F法蘭氣動塑料球閥

SQ641F法蘭氣動塑料球閥

SQ641F法蘭氣動塑料球閥 SQ641F法蘭氣動塑料球閥 尺寸圖
SQ641F法蘭氣動塑料球閥 氣動塑料球閥 尺寸圖

一、SQ641F法蘭氣動塑料球閥 概述

SQ641F法蘭氣動塑料球閥具有重量輕、耐腐蝕性能好、污染性低、互換性高的特點，普遍性適用于純水、自來水、腐蝕性溶劑等場合來使用，配上雙作用或單作用氣缸實現遠程對管道介質切斷功能，組合上閥門定位器可以實現對管道介質流量大小的調節效果。

二、SQ641F法蘭氣動塑料球閥 規格參數

名稱 材質
閥體 RPP、PVDF、PPH、ABS、UPVC、CPVC
球芯 RPP、PVDF、PPH、ABS、UPVC、CPVC
密封圈 PTFE、F4
內塞 RPP、PVDF、PPH、ABS、UPVC、CPVC
密封 PTFE、F4
閥桿 RPP、PVDF、PPH、ABS、UPVC、CPVC

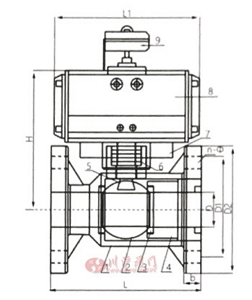

三、SQ641F法蘭氣動塑料球閥 外型尺寸

公稱
通徑
DN
(mm)		 D2 D1 L L1 H b n-d 平臺中心距 閥桿尺寸 參考?xì)鈩訄?zhí)行器
D1 JIS DIN ANSI 雙作用 單作用
15 95 65 70 65 60 120 140 170 14 4-14 50/70 ￠12.2*9.7 32/52 63
20 105 75 75 75 70 120 140 170 16 4-14 50/70 ￠12.2*9.7
25 115 85 90 85 80 140 140 180 16 4-14 50/70 ￠15.2*12.5
32 135 100 95 100 90 145 150 200 16 4-18 70/89 ￠23.4*18 63 75
40 145 110 105 110 98 165 150 205 16 4-18 70/89 ￠23.4*18 83
50 160 125 120 125 120 180 165 230 18 4-18 70/89 ￠23.4-18 75 92
65 180 145 140 145 140 220 190 240 22 4-18 89/102 ￠25.1*19.7 83 105
80 195 160 150 160 152 250 190 250 25 8-18 89/102 ￠27*19.5 125
100 215 180 175 180 190 280 260 295 25 8-18 89/102 ￠30.8*23.8 110 140
125 245 210 210 210 216 320 300 325 30 8-18 102/125 22*22 127/140 160
150 280 240 240 240 240 360 390 370 30 8-23 102/125 22*22 160/190 190
200 335 295 290 295 298 400 535 480 35 8-23 125 22*22 210 210
250 395 350 355 350 362 500 590 530 38 12-23 125 22*22 240 240
300 455 400 400 400 432 500 640 585 40 12-23 125 22*22 270 270
