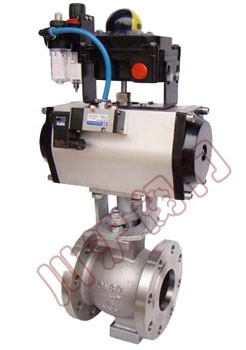

VQ647氣動V型球閥|氣動偏心球閥

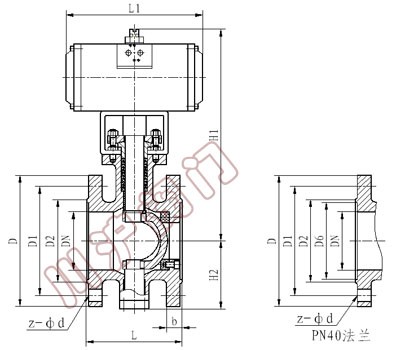

氣動V型球閥 氣動V型球閥 結構圖

一、氣動V型球閥 概述

VQ647氣動V型活塞式調節球閥（簡稱調節球閥），是一種旋轉型調節球閥，為氣動單元組合儀表中的執行單元，一般與電氣閥門定痊器或氣動閥門定位器組合使用。閥芯開有V型切口，與閥座相對轉動產生剪切力，防止卡死。特別適用于泥漿和含有纖維介質，以及含有微小固體懸浮物介質的調節。因而廣泛應用于石油、化工、制藥、冶金、輕紡、造紙、污水處理等生產部門的氣體、蒸汽、液體輸送管道中介質流量調節，以達到生產過程按控制要求。

本系列產品公稱壓力等級有PN16、64，公稱通徑范圍從25mm至　300mm ,允許泄漏量等級有Ⅳ級和Ⅵ級。

二、氣動V型球閥 主要零件材料

閥體、　閥蓋：HT200、ZG230—450、ZG1Cr18Ni9Ti、　ZG0Cr18Ni12Mo2Ti
閥　桿：0Cr17Ni12Mo2、0Cr17Ni14Cu4Nb
閥　板：ZG1Cr18Ni9、C0Cr18Ni12Mo2Ti
閥桿（板）軸承：0Cr17Ni12Mo2
閥　芯：增強聚四氟乙烯、司鈦萊合金堆焊
閥座（密封環）：聚四氟乙烯（增強）、1Cr18Ni9Ti、Cr18Ni12Mo2Ti
壓　圈：0Cr17Ni12Mo2
填　料：聚四氟乙烯、石墨
閥 座 托 架 ：0Cr17Ni12Mo2 墊　環：氟橡膠0形圈

三、氣動V型球閥 主要技術參數

　公稱通徑D（mm） 25 32 40 50 65 80 100 125 150 200 300
　額定流量系數kv 22 36 58 82 145 200 355 554 798 1418 3900
　公稱壓力PN（MPa） 1.6、4.0、6.4
　流量特性 近似等百分比
　閥板轉角（度） 0°±4至90° ±4°（可調）
　操作壓力（MPa） 雙作用0.2～1.0、單作用0.3—1.0
　適用工作溫度（℃） 軟密封：-40～180、硬密封：-60～450
　允許壓差（MPa） 　　　　　為公稱壓力值 4.0 2.0
　允許泄漏量等級 軟密封Ⅵ級、硬密封Ⅳ級
　動作時間（S） 0.5～7
執行機構輸出力矩（Nm） 5.9～5169

*本產品性能指標貫徹GB/T4213—92。

四、氣動V型球閥 外形連接尺寸

公稱通徑
DN(mm)		 尺寸 (mm)
對夾 法蘭式 L H1 H2
D D D1 D2 q Z-Φd
25 64 110 85 65 14 4-14 102 277 60
40 82 145 110 85 16 4-18 114 305 75
50 100 160 125 110 16 4--18 124 364 95
65 120 180 145 120 18 4-18 145 379 105
80 131 195 160 135 20 8-18 165 389 120
100 158 215 180 155 20 8-18 194 402 140
125 180 245 210 185 22 8-18 213 426 165
150 216 280 240 210 24 8-23 229 453 185
200 268 335 295 265 26 12-23 243 473 205
250 326 405 355 320 30 12-25 297 540 240
300 460 460 410 3750 30 12-25 338 590 290
350 470 - - - - -
400 525 - - - - -
