川滬首頁 >> 產品展示 >> 氣動球閥 >> 氣動切斷球閥

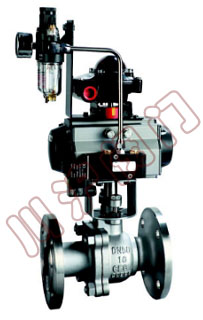

ZSHO氣動切斷球閥|氣動開關球閥

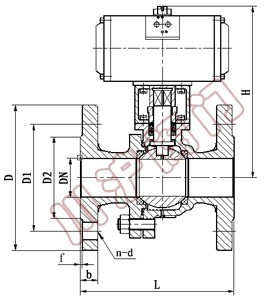

ZSHO氣動切斷球閥 ZSHO氣動切斷球閥 尺寸圖
氣動切斷球閥 ZSHO氣動切斷球閥結構圖

一、氣動切斷球閥 概述

氣動切斷球閥廣泛適用于天然氣、油品、化工、冶金、造紙 電辦、礦業，印染、生物制藥，日用化工，食品飲料，水處理 及空氣處理等行業的流體切斷控制，與自動化氣動儀表配套使用。氣動切斷球閥采用唇型彈性密封圈結構設計，保證密封的可靠性對于低壓、超低壓或真空工況用球閥，采用板簧加載的閥座密封結構，能確保球閥長期可靠的密封。中、高溫球閥的閥座材料可選用對位聚苯或金屬材料.。固定式球閥根據壓力的大小、介質性質及密封要求的不同而選擇球前密封結構、球后密封結構或前后雙密封結構。中、高溫球閥的閥座材料可選用對位聚苯或金屬材料

二、氣動切斷球閥 主要性能規范

公稱通徑DN（mm） 15-250
公稱壓力PN（MPa) 1.6
公稱壓力PS（MPa) 強度試驗 2.4
密封試驗 1.76
材料\材料代號 C P R
主要零件 閥體 WCB ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti
蝶板 2Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
閥桿 2Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
密封圈 增強聚四氟乙烯 對位聚苯
填料 聚四氟乙烯 柔性石墨
適用工況 適用介質 水、蒸汽、油品 硝酸類 醋酸類
適用溫度 -28℃～300℃
執行器 型號 BAW系列、GT系列、SW系列
氣源壓力 0.4-0.7Mpa

三、氣動切斷球閥 主要尺寸及執行器配置

公稱通徑DN(mm) 尺寸 執行器型號
L D D1 D2 b f n-Φd
15 108 95 65 45 14 2 4-14 GT52/GT63K
20 117 105 75 55 14 4-14 GT63/GT63K
25 127 115 85 65 14 4-14 GT63/GT83K
32 140 135 100 78 16 4-18 GT83/GT83K
40 165 145 110 85 16 3 4-18 GT83/GT110K
50 178 160 125 100 16 4-18 GT83/GT110K
65 190 180 145 120 18 4-18 GT110/GT127K
80 203 195 160 135 20 8-18 GT127/GT127K
100 305 215 180 155 20 8-18 GT127/GT160K
125 256 245 210 185 22 8-18 GT160/GT190K
150 394 280 240 210 24 8-23 GT190/GT210K
200 457 335 295 265 26 12-23 GT254/BAW20S
250 533 405 335 320 30 12-25 BAW17/BAW20S

訂購須知
1、請?jiān)谟嗀洉r(shí)提供詳細口徑規格、交貨地地、交貨時間。
2、根據管道需要，決定選用往復式（二位開關式）或彈簧復位式（常閉或常開式）。
3、可選配控制附件：（1）單電控電磁閥（斷電進常閉或常開），（2）雙電控電磁閥（開關式），（3）閥位開關回訊器，（4）氣源處理三聯件。特殊使用環境（易燃易爆場合），何選防爆型。
