川滬首頁 >> 產品展示 >> 氣動球閥 >> 直通氣動衛生級球閥

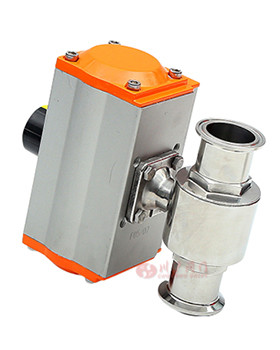

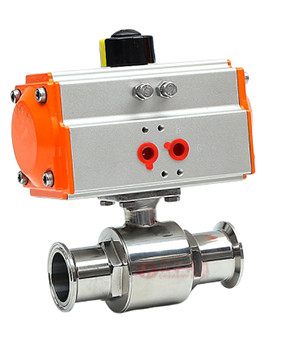

Q681F直通氣動衛生級球閥|高平臺衛生級球閥

Q681F直通氣動衛生級球閥 Q681F直通氣動衛生級球閥
Q681F直通氣動衛生級球閥 Q681F直通氣動衛生級球閥

一、直通氣動衛生級球閥 特點及用途

直通氣動衛生級球閥是高平臺衛生級球閥閥體與氣動執行器組成，通過壓縮空氣壓力使執行器90度，從而打開關閉閥門。閥體材料有不銹304,316L.氣動執行器材料是經過氧化處理的合金鋁。
產品特點
1、小巧輕便，容易拆裝及維修，并可任意角度安裝；
2、結構簡單，緊湊，操作扭矩小，90度回轉開啟迅速；
3、流體阻力小，可任意角度安裝；
4、可安裝在高空暗道，經過二位三通（或兩位五通）電磁閥遠程控制，操作方便；
5、密封件可以更換，節省成本。

二、直通氣動衛生級球閥 技術參數

公稱壓力 Nominal pressure PN1.6-42MPa. ANSI150LB-2500LB
公稱通徑 Nominal diameter (mm) DN15-DN1000
連接形式 Connection Type 法蘭 Flange、螺紋 Thread、對焊 Butt welding、承插焊 Socket welding
閥體材料Body material LCB、WCB、CF8、CF8M、CF3、CF3M 等
閥座形式 軟閥座、金屬閥座（密封面硬化處理）
Soft seat, metal seat (hardened sealing surface)
適用溫度proper temperature 軟閥座：-20~ + 200℃金屬閥座：-196~ + 400℃
Soft seat: -20- + 200℃ Metal seat: -196- + 400℃
泄漏等級Leakage level ANSI VI
設計標準 design standards GB/T12237. ASME B16.34
結構長度 Structure length GB/T12221、ASMEB16.10
檢測標準 Testing standards GB/T13927、API598
操作方式 Operation method 手動、氣動、電動等 Manual、pneumatic、electric, etc.
可選項
Optional		 防靜電設計、防火設計、禁油處理、禁銅處理、球面特殊處理、按客戶要求涂漆
Anti-static designx fire protection design? oil-free treatmentx Copper
Prohibition、Spherical special treatment、Customers request painting

三、直通氣動衛生級球閥 執行標準

1、壓力/溫度標準：GB/T26640
2、制造標準：GB/T12237
3、結構長度標準：GB/T12221
4、試驗標準：GB/T13927
5、連接方式標準：HG/T20592 GB/T9113

四、直通氣動衛生級球閥 流量系數KV

SIZE DN15 DN20 DN25 DN32 DN40 DN50 DN65 DN80 DN100 DN125 DN150 DN200 DN250 DN300 DN350 DN400
Kv 21 38 72 112 170 275 380 512 941 1451 2220 3590 5130 7360 8750 11800

五、直通氣動衛生級球閥 試驗壓力

試驗壓力
（Mpa）		 公稱壓力（Mpa） 壓力級 JIS(Mpa)
1.6 2.5 4.0 6.4 10.0 150 300 600 10K 20K
強度試驗 2.4 3.8 6.0 9.6 15.0 3.1 7.8 15.3 2.4 3.8
密封試驗 1.8 2.8 4.4 7.0 11.0 2.2 5.6 11.2 1.5 2.8
氣密試驗 0.5～0.7

六、直通氣動衛生級球閥 安裝尺寸表

通徑DN L D2 D1 D N-Φd H 雙作用（AT-D) 單作用（AT-S)
SIZE G Z SIZE G Z
DN15 130 45 65 95 4-14 48 AT-D52 92 147 AT-S52 92 147
DN20 130 58 75 105 4-14 53 AT-D52 92 147 AT-S63 108 168
DN25 140 68 85 115 4-14 64 AT-D52 92 147 AT-S75 120 184
DN32 165 78 100 140 4-18 71 AT-D63 108 166 AT-S83 129 204
DN40 165 88 110 150 4-18 76 AT-D75 120 184 AT-S92 137 262
DN50 203 102 125 165 4-18 85 AT-D83 129 204 AT-S105 153 268
DN65 222 122 145 185 8-18 104 AT-D92 137 262 AT-S125 185 296
DN80 241 138 160 200 8-18 114 AT-D125 185 296 AT-S140 202 390
DN100 305 158 180 220 8-18 140 AT-D140 202 390 AT-S160 227 454
DN125 356 188 210 250 8-18 183 AT-D160 227 454 AT-S190 260 525
DN150 394 212 240 285 8-22 202 AT-D190 260 525 AT-S210 285 532
DN200 457 268 295 340 12-22 253 AT-D210 285 532 AT-S240 318 610

相關名稱：直通氣動衛生級球閥 氣動切斷球閥 高平臺球閥
