Q641F氣動O型球閥|高平臺球閥

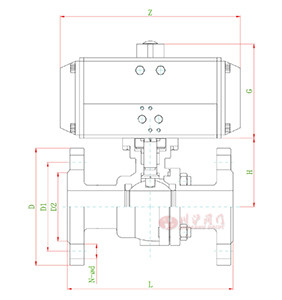

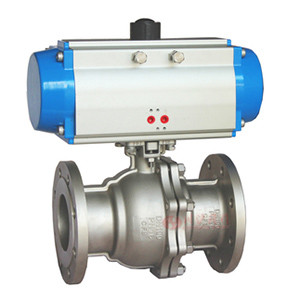

Q641F氣動O型球閥 Q641F氣動O型球閥,結構圖
氣動O型球閥 氣動O型球閥 結構圖

一、氣動O型球閥 特點及用途

氣動O型球閥是由高平臺O型球閥和氣動活塞式執行機構組成。DN15~200為浮動球式結構，DN250~300為固定球式結構，閥座采用撓性的唇緣結構，具有磨損補償和中腔自動泄壓作用，因而密封可靠，壽命長。執行機構采用公司的AT系列活塞氣動執行機構。該執行機構具有體積小、重量輕、輸出力大等特點，且活塞與缸體間配有摩擦系數較低的非金屬導向環，避免了活塞與缸體的直接接觸，降低了摩擦力，因而執行機構動作靈敏、使用壽命長。
氣動O型切斷球閥具有結構簡單、體積小、重量輕、密封可靠、壽命長、操作方便等優點，可廣泛應用于石油、化工、電力、輕工等行業的自動控制。

二、氣動O型球閥 技術參數

公稱壓力 Nominal pressure PN1.6-42MPa. ANSI150LB-2500LB
公稱通徑 Nominal diameter (mm) DN15-DN1000
連接形式 Connection Type 法蘭 Flange、螺紋 Thread、對焊 Butt welding、承插焊 Socket welding
閥體材料Body material LCB、WCB、CF8、CF8M、CF3、CF3M 等
閥座形式 軟閥座、金屬閥座（密封面硬化處理）
Soft seat, metal seat (hardened sealing surface)
適用溫度proper temperature 軟閥座：-20~ + 200℃金屬閥座：-196~ + 400℃
Soft seat: -20- + 200℃ Metal seat: -196- + 400℃
泄漏等級Leakage level ANSI VI
設計標準 design standards GB/T12237. ASME B16.34
結構長度 Structure length GB/T12221、ASMEB16.10
檢測標準 Testing standards GB/T13927、API598
操作方式 Operation method 手動、氣動、電動等 Manual、pneumatic、electric, etc.
可選項
Optional		 防靜電設計、防火設計、禁油處理、禁銅處理、球面特殊處理、按客戶要求涂漆
Anti-static designx fire protection design? oil-free treatmentx Copper
Prohibition、Spherical special treatment、Customers request painting

三、氣動O型球閥 執行標準

1、壓力/溫度標準：GB/T26640
2、制造標準：GB/T12237
3、結構長度標準：GB/T12221
4、試驗標準：GB/T13927
5、連接方式標準：HG/T20592 GB/T9113

四、氣動O型球閥 流量系數KV

SIZE DN15 DN20 DN25 DN32 DN40 DN50 DN65 DN80 DN100 DN125 DN150 DN200 DN250 DN300 DN350 DN400
Kv 21 38 72 112 170 275 380 512 941 1451 2220 3590 5130 7360 8750 11800

五、氣動O型球閥 試驗壓力

試驗壓力
（Mpa）		 公稱壓力（Mpa） 壓力級（class） JIS(Mpa)
1.6 2.5 4.0 6.4 10.0 150 300 600 10K 20K
強度試驗 2.4 3.8 6.0 9.6 15.0 3.1 7.8 15.3 2.4 3.8
密封試驗 1.8 2.8 4.4 7.0 11.0 2.2 5.6 11.2 1.5 2.8
氣密試驗 0.5～0.7

六、氣動O型球閥 安裝尺寸表

通徑DN L D2 D1 D N-Φd H 雙作用（AT-D) 單作用（AT-S)
SIZE G Z SIZE G Z
DN15 130 45 65 95 4-14 48 AT-D52 92 147 AT-S52 92 147
DN20 130 58 75 105 4-14 53 AT-D52 92 147 AT-S63 108 168
DN25 140 68 85 115 4-14 64 AT-D52 92 147 AT-S75 120 184
DN32 165 78 100 140 4-18 71 AT-D63 108 166 AT-S83 129 204
DN40 165 88 110 150 4-18 76 AT-D75 120 184 AT-S92 137 262
DN50 203 102 125 165 4-18 85 AT-D83 129 204 AT-S105 153 268
DN65 222 122 145 185 8-18 104 AT-D92 137 262 AT-S125 185 296
DN80 241 138 160 200 8-18 114 AT-D125 185 296 AT-S140 202 390
DN100 305 158 180 220 8-18 140 AT-D140 202 390 AT-S160 227 454
DN125 356 188 210 250 8-18 183 AT-D160 227 454 AT-S190 260 525
DN150 394 212 240 285 8-22 202 AT-D190 260 525 AT-S210 285 532
DN200 457 268 295 340 12-22 253 AT-D210 285 532 AT-S240 318 610
