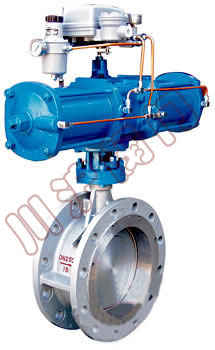

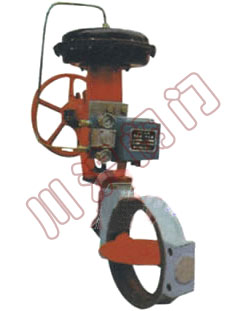

ZMAW氣動薄膜調節蝶閥

ZSCW氣動活塞調節蝶閥

ZMAW氣動薄膜調節蝶閥 ZSCW氣動活塞調節蝶閥
氣動薄膜調節蝶閥 氣動活塞調節蝶閥

一、 氣動調節蝶閥　概述

ZMAW氣動薄膜調節蝶閥，ZSRW、ZSCW氣動活塞調節蝶閥輸入控制信號（4-20mADC或1-5VDC）氣源即可控制運轉，結構簡單緊湊，加工方便，易制成大口徑，具有自清洗作用，阻力系數小，流通能力大。適用于懸浮顆粒的流體及濃、濁漿狀流體的調節。干凈介質，可選用閥板加軟密封（橡膠圈、四氟圈）來減少泄漏（可達0.01%），高溫高壓工況可選用三偏心硬密封閥體。訂貨時要予以注明即可。

二、氣動調節蝶閥 調節機構主要技術參數

公稱通徑 mm 50 80 100 125 150 200 250 300 350 400 450 500 600 700 800 900 1000
額定流量系數Kv 85 220 340 530 770 1360 2130 3060 4160 5450 6900 8500 12200 16600 21700 27540 34000
公稱壓力 MPa 0.6
額定轉角 ° 70
信號壓力 KPa 20～100
流量特性 近似等百分比
介質溫度 ℃ -20～200(常溫) ； -40～450(中溫) ； -40～600(高溫)
接管法蘭 按JB78-59對夾式法蘭連接
信號連接螺孔 M16×1.5
配用執行機構 薄膜式 ZMA-2 ZMA-3 ZMA-4 ZMA-5
活塞式 ZSC-45
閥體材質 ZG230-450；1Cr18Ni9； ZG1Cr18Ni9Ti、ZGOCr18Ni12Mo2Ti
可配附件 手輪、定位器、空氣過濾減壓器等。

三、薄膜式執行機構主要技術參數

型 號 ZMA-2 ZMA-3 ZMA-4 ZMA-5
有效面積 cm2 280 400 630 1000
行 程 mm 16 25 40 60
彈簧范圍 KPa 20～100 ； 40～200 ； 20～60 ； 60～100

四、活塞式執行機構主要技術參數

型 號 活塞直徑 mm 有效面積 cm2 大行程 mm 大操作壓力 KPa 大輸出力 N
ZSC-45 250 484 60 500 21800

五、氣動調節蝶閥 性能指標

執 行 機 構 薄膜式執行機構 活塞式執行機構
類 別 不帶定位器 帶定位器 帶定位器
彈簧范圍 KPa
20～100 40～200 20～60 60～100
項 目 基 本 誤 差% ±8 - ±2.0 ±2.0
回 差% 6 - 2.0 2.0
死 區% 5 - 0.8 0.8
始終點偏差% 氣 開 始點 ±4.0 ±4.0 ±2.0 ±
終點 ±8 ±8
氣 關 始點 ±8 ±8
終點 ±4.0 ±4.0
額定轉角偏差% ±2.5
允許泄漏量1/h 2×10-2×閥的額定容量

六、氣動調節蝶閥 允許壓差 MPa

配用執行機構型號 ZMA-2 ZMA-3 ZMA-4 ZMA-5 ZSC-45
0° 70° 0° 70° 0° 70° 0° 70° 0° 70°
公稱通徑mm 50 0.6 0.097
(0.22)
80 0.6 0.038
(0.086)
100 0.556
(0.6) 		0.0196
(0.0445)
125 0.6 0.0250
(0.0542)
150 0.444
(0.6) 		0.0150
(0.0314)
200 0.185
(0.407) 		0.00587
(0.0129)
250 0.331
(0.6) 		0.00845
(0.0175)
300 0.181
(0.385) 		0.00461
(0.00983)
350 0.133
(0.284) 		0.00292
(0.00622)
400 0.216
(0.45) 		0.00485
(0.0101)
450 0.171
(0.356) 		0.00341
(0.00741)
500 0.139
(0.289) 		0.0025
(0.0052)
600 0.6 0.019
700 0.6 0.0119
800 0.442 0.00795
900 0.339 0.00599
1000 0.236 0.00403

注：括號內數值為帶定位器的允許壓差。

七、主要零件材料及推薦使用溫度范圍

零件名稱 材 料 溫度范圍℃
閥體 閥板 ZG230-450 -40-450
ZG1Cr18Ni9Ti -250-550
ZG0Cr18Ni12Mo2Ti

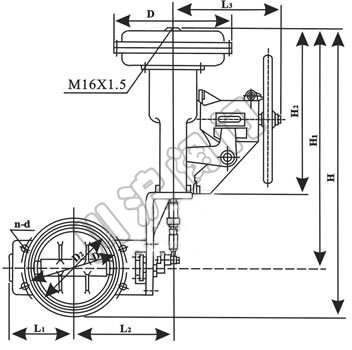

八、氣動薄膜調節蝶閥 外形尺寸

ZMAW氣動薄膜調節蝶閥外形尺寸
公稱通徑 D1 D2 L1 L2 n-d H H1 H2 D L3 法蘭端面距
50 110 92 200 4-14 637 582 382 280 278 60
80 150 125 92 200 4-18 644 582 382 280 278
100 175 145 102 210 654 280 278
125 200 175 117 234 8-18 723 636 436 325 278
150 225 200 130 247 736 325 278
200 280 255 172 287 763 325 278 70
250 335 310 197 327 12-18 1008 853 615 410 376
300 395 362 227 351 12-23 1034 410 376 80
350 445 412 252 376 1059 410 376
400 495 462 296 432 16-23 1238 1007 720 495 376 100
450 550 518 321 459 1266 495 376
500 600 568 346 484 1291 495 376
600 705 755 480 565 20-25 1486 1109 796 180 150
700 810 860 530 615 24-25 1539 180
800 920 975 595 675 24-30 1596 180 200
900 1020 1075 685 770 24-30 1661 1124 180
1000 1120 1175 735 810 28-30 1711 1124 180 200

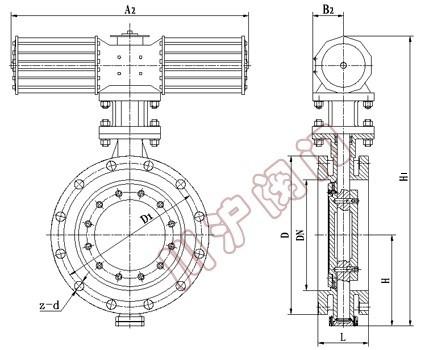

九、氣動活塞調節蝶閥 外形尺寸

ZMAW氣動薄膜調節蝶閥外形尺寸
公稱通徑DN 結構長度
(標準值)		 連接尺寸
L H H1 PN0.6MPa PN1.0MPa
毫米 英寸 法蘭式 對夾式 D D1 Z-d D D1 Z-d
50 2 108 43 100 400 140 110 4--14 165 125 4--18
65 21/2 112 46 115 420 160 130 4--14 185 145 4--18
80 3 114 49 120 138 190 150 4--18 200 160 8-18
100 4 127 56 130 524 210 170 4--18 220 180 8-18
125 5 140 64 150 570 240 200 8-18 250 210 8-18
150 6 140 70 170 743 265 225 8-18 285 240 8-22
200 8 152 76 200 767 320 280 8-18 340 295 8-22
250 10 165 76 235 790 375 335 12-18 395 350 12-22
300 12 178 83 300 890 440 395 12-22 445 400 12-22
350 14 190 92 325 954 490 445 16-22 505 460 16-22
400 16 216 102 355 1070 540 495 16-22 565 515 16-26
450 18 222 114 390 1140 595 550 20-22 615 565 20-26
500 20 229 127 420 1200 645 600 20-26 670 620 20-26
600 24 267 154 490 1380 755 705 24--26 780 725 20-30
700 28 292 165 550 1580 860 810 24--30 895 840 24--30
800 32 318 190 640 1760 975 920 24--30 1015 950 24--33
900 36 330 203 710 1075 1020 24--30 1115 1050 28-33
1000 40 410 216 770 1175 1120 28--30 1230 1160 28-36
1200 48 470 254 890 1405 1340 32-33 1450 1380 32-39
