川滬首頁 >> 產品展示 >> 氣動蝶閥 >> 氣動伸縮蝶閥

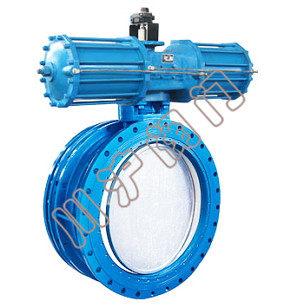

SD氣動伸縮蝶閥

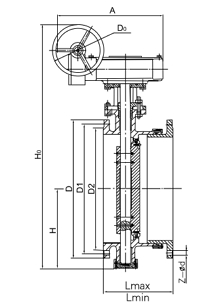

氣動伸縮蝶閥 氣動伸縮蝶閥結構圖
氣動伸縮蝶閥 氣動伸縮蝶閥結構圖

一、SD氣動伸縮蝶閥 用途及特點

上海川滬專業生產的高品質SD641H氣動伸縮蝶閥具有自動補償管道熱脹冷縮方便裝卸的功能，使用于溫度在120℃以下，公稱壓力在1.6MPa以下的石油，化工、電力、造紙、給排水和市政建設等工業管道上作調節流量和載斷流體的佳裝置。SD641H氣動伸縮蝶閥分三種類型：A、普通型：選用時按伸縮器的設計規范設計安裝，如需加限位螺栓，請?jiān)O(shè)計時注明。B、固定限位型：它即可伸縮，又能限位，具有把伸縮部分固定起來不讓其伸縮的功能。其特點是功能多，適用范圍更廣。C、加長型：它是把普通型伸縮蝶閥的伸縮節加長，使其長度符合用戶所需長度（不包括伸縮量），其特點是在老管路的改造時，原管路上的閥門需要更新?lián)Q代，不需把原管道上的閥門的連接部分割襯，即可取而代之。加長型選用時也應考慮加限位措施，如需限位請?jiān)O(shè)計時注明。上海川滬閥門有限公司生產的氣動伸縮蝶閥，廣泛應用于給排水、市政、造紙等行業。

二、SD氣動伸縮蝶閥　主要參數

公稱通徑 DN（mm） 50～2000
公稱壓力 PN（MPa） 0.6 1.0 1.6
試驗壓力 強度試驗 0.9 1.5 2.4
密封試驗 0.66 1.1 1.76
氣密封試驗 0.6 0.6 0.6
適用溫度 ≤80℃
適用介質 空氣、水、蒸氣、煤氣、油品等。
驅動形式 手動、蝸桿蝸輪傳動、氣傳動、電傳動。

三、SD氣動伸縮蝶閥　外形尺寸

通徑DN L Lmax Lmin D1 D Z-d H H0 A D0 Wt/kg
50 150 163 138 125 165 4-18 82.5 445 125 80 61
65 170 188 152 145 185 4-18 92.5 465 125 80 74
80 180 192 162 160 200 8-18 100 480 125 80 88
100 190 225 180 180 220 8-18 110 505 125 80 100
125 200 235 190 210 250 8-18 125 700 325 150 120
150 210 240 195 240 285 8-22 142.5 735 325 150 125
200 230 265 215 295 340 8-22 170 805 325 150 180
250 250 285 235 350 395 12-22 197.5 890 363 200 205
300 270 302 252 400 445 12-22 222.5 950 363 200 260
350 290 321 271 460 505 16-22 252.5 1020 363 250 420
400 310 343 283 515 565 16-26 282.5 1105 363 250 520
450 330 360 300 565 615 20-26 307.5 1287 465 300 660
500 350 380 320 620 670 20-26 335 1185 546 360 700
600 390 425 365 725 780 20-30 390 1330 546 360 1020
700 430 465 395 840 895 24-30 447.5 1435 546 360 1140
800 470 510 430 950 1015 24-33 507.5 1545 546 360 1380
900 510 560 460 1050 1115 28-33 557.5 1800 617 360 2100
1000 550 600 500 1160 1230 28-36 615 2365 632 360 2520
1200 630 680 580 1380 1455 32-39 727.5 2585 632 360 3100
