川滬首頁 >> 產品展示 >> 氣動蝶閥 >> 氣動軟密封蝶閥

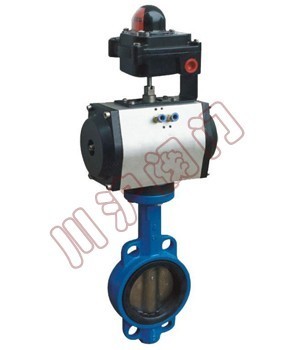

D671氣動軟密封蝶閥

D671氣動軟密封蝶閥 D671氣動軟密封蝶閥 結構圖
氣動軟密封蝶閥 氣動軟密封蝶閥 結構圖

一、氣動軟密封蝶閥 概述

氣動軟密封蝶閥雙偏心法蘭式蝶閥結構緊湊，90°回轉開關輕松，密封可靠，使用壽命長，被廣泛用于水廠、電廠、鋼廠、造紙、化工、飲食等系統供排水中，作為調節和截止使用。

二、氣動軟密封蝶閥 特點

1、本閥采用雙偏心結構，具有越關越緊的密封功能，密封性能可靠。
2、密封副材料選用不銹鋼和丁腈耐油橡膠配對，使用壽命長。
3、橡膠密封圈即可位于閥體上，也可以位于蝶板上，可適用不同特點的介質，供用戶選擇。
4、蝶板采用框架結構，強度高，過流面積大，流阻小。
5、整體烤漆、能有效地防止銹蝕且只要更換密封閥座密封材料，就可使用于不同介質。
6、本閥具有雙向密封功能，安裝時不受介質流向的控制，也不受空間位置的影響，可在任何方向安裝。
7、本閥結構獨特，操作靈活，省力，方便。

三、氣動軟密封蝶閥 標準參數表

公稱通徑 50mm~1200mm
法蘭標準 ISO7005-2 1988
大工作壓力 1.6MPa
殼體試驗壓力 1.5 倍工作壓力
密封試驗壓力 1.1 倍工作壓力
工作溫度范圍

NBR 閥座 -10ºC~80 º C 、 EPDM 閥座 -20ºC~120ºC

允許長期使用溫度 NBR 閥座 0ºC~60 º C 、 ,EPDM 閥座 0ºC~100ºC
材料 ( 見《可選材料表》部分 )
結構尺寸 ISO5752-88
驅動型式 手柄 50mm~300mm
蝸輪 50mm~1200mm
氣動 50mm~1200mm
電動 50mm~1200mm
表面處理 環氧聚酯涂料 、 尼龍 11 、 烤漆

四、氣動軟密封蝶閥 采用標準

項目名稱 采用標準 可選標準
設計制造驗收 GB/T12238-1989 ISO/DIN10631-91
閥門結構長度 GB/T12221-1989 ISO5752-88
閥門法蘭連接 GB9113-1988 ISO7005. 2
閥門檢驗 GB/T13927-1992 ISO/DIN5208-87
閥門標志 GB12220-1989 ISO5209-87
驅動裝置連接 GB12223-1989 ISO/DIN5211-89
閥門供貨要求 GB/T12252 ————

注：本蝶閥不僅符合 ISO,GB 標準，同時也兼容世界其它國家標準

五、氣動軟密封蝶閥 可選材料

主要零部件 材質 適用規格 主要零部件 材質 適用規格
閥體 球墨鑄鐵 灰鑄鐵 鑄鋼 不銹鋼 50mm~1200mm 50mm~1200mm 50mm~300mm 50mm~300mm 閥桿 不銹鋼 410 不銹鋼 316 不銹鋼 304 碳鋼鍍鎳磷 50mm~1200mm 50mm~1200mm 50mm~1200mm 50mm~1200mm
閥板 不銹鋼 CF8 不銹鋼 CF8M 球墨鑄鐵鍍鎳磷 球墨鑄鐵覆尼龍 50mm~600mm 50mm~600mm 50mm~1200mm 50mm~1200mm 閥座 丁腈橡膠 NBR 乙丙橡膠 EPDM 氟橡膠 VITON 硅橡膠 SEP 耐熱 EPDM 耐磨 EPDM PTFE 50mm~1200mm 50mm~1200mm 50mm~1200mm 50mm~1200mm 50mm~1200mm 50mm~1200mm 50mm~600mm

六、氣動軟密封蝶閥 密封副適用介質，溫度推薦表

密封副材質 適用溫度 介質類型及適用程度 突出特性
淡水 海水 鹽類 強堿 弱堿 強酸 弱酸 天然氣 醇類 空氣 蒸汽 油類 食品
閥座 丁腈 -12ºC~82ºC A A A B A D B A C A D A B 耐油
三元乙丙 -35ºC~135ºC A A A A A C A B B A A C A 耐老化
耐腐蝕三元乙丙 -35ºC~160ºC
A
A
A
A
A
A
A
B
B
A
A
C
A 		耐腐蝕、耐老化
氟橡膠 -23ºC~135ºC A A A A A C A A C A A A A 耐高溫、耐腐蝕
聚四氟乙烯 -10ºC~150ºC A A A C A A A A A A A A A 耐腐蝕、耐高溫
蝶板 球鐵電鍍 -30ºC~350ºC B D C D C D C B A B A A C 耐熱
球鐵尼龍覆層 -30ºC~100ºC
A
A
A
A
A
D
A
A
C
A
D
A
A 		抗蝕、耐磨
鋁青銅 -273ºC~232ºC A B C D C D B A A A A A C 耐熱、耐腐蝕
不銹鋼 -268ºC~316ºC A B C C B C A A A A A A A 耐高溫、耐腐蝕

A 非常適用 B 適用 C 有限適用 D 不適用

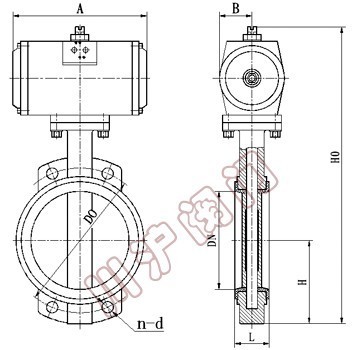

七、氣動軟密封蝶閥 連接尺寸

公稱通徑 結構長度
(標準值)		 外形尺寸
(參考值)		 連接尺寸
(標準值)
0.6MPa 1.0MPa 1.6MPa
毫米 英寸 L H H0 A B D0 n-d D0 n-d D0 n-d
50 2 43 63 315 180 65 110 4-14 125 4-18 125 4-18
65 21/2 46 70 330 180 65 130 4-14 145 4-18 145 4-18
80 3 46 83 390 245 72 150 4-18 160 8-18 160 8-18
100 4 52 105 431 240 72 170 4-18 180 8-18 180 8-18
125 5 56 115 455 240 72 200 8-18 210 8-18 210 8-18
150 6 56 137 626 350 93 225 8-18 240 8-22 240 8-22
200 8 60 164 720 350 93 280 8-18 295 8-22 295 12-22
250 10 68 206 800 550 350 335 12-18 350 12-22 355 12-26
300 12 78 230 860 600 350 395 12-22 400 12-22 410 12-26
350 14 78 248 883 600 350 445 12-22 460 16-22 470 16-26
400 16 102 289 972 600 350 495 16-22 515 16-26 525 16-30
450 18 114 320 1043 750 380 550 16-22 565 20-26 585 20-30
500 20 127 343 1098 750 380 600 20-22 620 20-26 650 20-33
600 24 154 413 1236 750 380 705 20-26 725 20-30 770 20-36
700 28 165 478 1431 750 380 810 24-26 840 24-30 840 24-36
800 32 190 525 1488 750 380 920 24-30 950 24-33 950 24-39
900 36 203 620 1615 1250 380 1020 24-30 1050 28-33 1050 28-39
1000 40 216 725 1765 1500 580 1120 28-30 1160 28-36 1170 28-42
1200 48 254 780 1976 1500 580 1340 32-33 1380 32-39 1390 32-48

訂購須知
1、請?jiān)谟嗀洉r(shí)提供詳細口徑規格、交貨地地、交貨時間。
2、根據管道需要，決定選用往復式（二位開關式）或彈簧復位式（常閉或常開式）。
3、可選配控制附件：（1）單電控電磁閥（斷電進常閉或常開），（2）雙電控電磁閥（開關式），（3）閥位開關回訊器，（4）氣源處理三聯件。特殊使用環境（易燃易爆場合），何選防爆型。
