川滬首頁 >> 產品展示 >> 氣動蝶閥 >> 氣動多層次金屬硬密封蝶閥

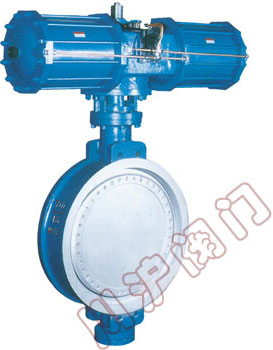

D673H氣動多層次金屬硬密封蝶閥

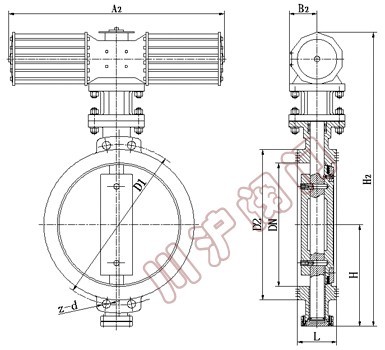

D673H氣動多層次金屬硬密封蝶閥 D673H氣動多層次金屬硬密封蝶閥,結構圖
氣動多層次金屬硬密封蝶閥 氣動多層次金屬硬密封蝶閥 結構圖

一、氣動多層次金屬硬密封蝶閥 概述

氣動多層次金屬硬密封蝶閥系列產品，系長壽命、節能型蝶閥。其結構采用三維編心原理設計，閥座采用硬軟密封兼容的多層次結構，加工精湛，工藝先進。本產品由閥體、蝶板、多層次閥座、閥桿、傳動機構等主要部件組成。因此被廣泛地應用到冶金、電力、石油、化工、空氣、煤氣、可燃?xì)怏w以及給排水等腐蝕性介質的管道上。

二、氣動多層次金屬硬密封蝶閥 特點

由于本產品蝶閥采用的是三維偏心原理設計，使密封面的空間運動軌跡達到理想化，密封面相互之間無磨擦、無干涉、加之密封材料選擇得當，從而使蝶閥的密封性、耐腐蝕性、耐高溫性和耐磨性等得到了可靠的保證。其主要特點如下：
1、開啟力矩小，靈活方便，省力節能。
2、三維編心結構，使蝶板越關越緊，其密封性能可靠，達到無泄漏。
3、耐高壓、耐腐蝕、耐磨損、使用壽命長等。

三、氣動多層次金屬硬密封蝶閥 采用標準

設計標準 :GB/T12238-1989；JB/T8527-1997
法蘭連接尺寸:
GB/T9113.1-2000；GB/T9113.2-2000
GB/T9115.1-2000；GB/T9115.2-2000
結構長度:GB/T12221-1989
壓力試驗:GB/T13927-1992；JB/T9092-1999

四、氣動多層次金屬硬密封蝶閥 執行機構

采用新型系列AW型氣動執行器:
基本設計：氣動雙氣缸雙活塞拔叉式傳動機構；型號AWxx=雙作用式；型號AWxxS=單作用式（彈簧復位）。
回轉角度：雙作用式=90℃；單作用式=90℃；從兩端可調節角度 -5O ～ +5O。
工作環境溫度：-20℃ ～ 90℃。
氣源壓力：0.2 ～ 0.8Mpa（大1.0Mpa）。

五、氣動多層次金屬硬密封蝶閥 附件的選項

根據不同控制和要求可選擇下列附件：
切斷型附件：單電控電磁閥、雙電控電磁閥、限位開關回訊器。
調節型附件：電氣定位器、氣動定位器、電氣轉換器。
氣源處理附件：空氣過濾減壓閥、氣源處理三聯件。
手動機構：HVSD手操機構

六、氣動多層次金屬硬密封蝶閥 主要技術參數

公稱通徑 DN（mm） 50～2000 50～500
公稱壓力 PN（MPa） 0.6 1.0 1.6 2.5 4.0
試驗壓力 強度試驗 0.9 1.5 2.4 3.75 6.0
密封試驗 0.66 1.1 1.76 2.75 4.4
氣密封試驗 0.6 0.6 0.6 0.6 0.6
滲漏率 ＜0.1×DNmm3/s（符合GB/T13927-92標準）
適用溫度 碳鋼:-29℃～425℃ 不銹鋼-40℃～600℃
適用介質 空氣、水、蒸氣、煤氣、油品以及酸、堿、鹽帶有弱腐蝕性介質等
驅動形式 蝸桿蝸輪傳動、氣傳動、電傳動

七、氣動多層次金屬硬密封蝶閥 主要零件的材質

零件名稱 材料
閥體 鑄鐵、不銹鋼、鉻鉬鋼、合金鋼
蝶板 鑄鋼、合金鋼、不銹鋼、鉻鉬鋼
密封圈 不銹鋼與耐高溫石棉板組合成多層次
閥桿 2Cr13、1Cr13不銹鋼、鉻鉬鋼
軸承 奧氏體不銹鋼、304氮化
填料 柔性石墨

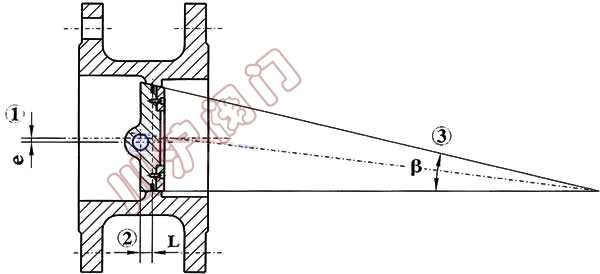

八、氣動多層次金屬硬密封蝶閥 三偏心特點及原理

1、偏離管道中心
2、偏離密封面中心
3、傾斜的錐形
當閥門開啟時，蝶板與閥座在關閉時瞬間接觸，利用蝶板偏心1、偏心2迅速脫離閥座，降低了密封副的磨損，磨擦力矩小，開啟靈活。偏心錐面3，使閥門在開啟或關閉時蝶板能通過閥座內孔，實現接觸密封。另外，錐形蝶板的旋轉半徑大于密封副接觸位置的旋轉半徑，故蝶板在閥門關閉時將出現越關越緊，能夠?qū)崿F(xiàn)自鎖，防止蝶板過位。

D673H氣動多層次金屬硬密封蝶閥三偏心原理

九、氣動多層次金屬硬密封蝶閥 外形尺寸

PN0.6～1.0MPa系列對夾式多層次金屬硬密封蝶閥
公稱通徑 長度 標準值 外形尺寸 （參考值) 連接尺寸 (標準值) 重量 (kg)
H

 H2 A2 B2 PN0.6MPa PN1.0MPa
毫米 英寸 L D1 Z-d D1 Z-d
50 2 43 112 625 245 72 110 4-14 125 4-18 12
65 21/2 46 115 625 245 72 130 4-14 145 4-18 13
80 3 64 120 645 245 72 150 4-18 160 8-18 15
100 4 64 138 675 355 92 170 4-18 180 8-18 17
125 5 70 164 715 355 92 200 8-18 210 8-18 27
150 6 76 175 800 355 92 225 8-18 240 8-22 29
200 8 89 215 850 250 170 280 8-18 295 8-22 45
250 10 114 243 925 250 170 335 12-18 350 12-22 69
300 12 114 285 1035 450 220 395 12-22 400 12-22 86
350 14 127 320 1070 450 220 445 12-22 460 16-22 122
400 16 140 350 1190 450 220 495 16-22 515 16-26 141
450 18 152 350 1250 650 280 550 16-22 565 20-26 191
500 20 152 380 1290 650 280 600 20-22 620 20-26 260
600 24 154 435 1455 850 380 705 20-26 725 20-30 380
700 28 165 480 1585 850 380 810 24-26 840 24-30 450
800 32 190 530 1700 1250 380 920 24-30 950 24-33 650
900 36 203 595 1965 1250 380 1020 24-30 1050 28-33 830
1000 40 216 650 2015 1250 380 1120 28-30 1160 28-36 1050
1200 48 254 775 2250 1250 380 1340 32-33 1380 32-39 1400
1400 56 279 870 1560 36-36 1590 36-42 1900
1600 64 318 1000 1760 40-36 1820 40-48 2900
1800 72 356 1110 1970 44-39 2020 44-48 4000
2000 80 406 1250 2180 48-42 2230 48-48 5300

PN1.6～2.5MPa系列對夾式多層次金屬硬密封蝶閥
公稱通徑 長度 標準值 外形尺寸 （參考值） 連接尺寸 (標準值) 重量 (kg)
H H2 A2 B2 PN1.6MPa PN2.5MPa
毫米 英寸 L D1 Z-d D1 Z-d
50 2 43 112 625 245 72 125 4-18 125 4-18 12
65 21/2 46 115 625 245 72 145 4-18 145 8-18 13
80 3 64 120 645 245 72 160 8-18 160 8-18 15
100 4 64 138 675 355 92 180 8-18 190 8-22 17
125 5 70 164 715 355 92 210 8-18 220 8-26 27
150 6 76 175 800 355 92 240 8-22 250 8-26 29
200 8 89 215 850 250 170 295 12-22 310 12-26 45
250 10 114 243 925 250 170 355 12-26 370 12-30 69
300 12 114 285 1035 450 220 410 12-26 430 16-30 86
350 14 127 320 1070 450 220 470 16-26 490 16-33 122
400 16 140 350 1190 450 220 525 16-30 550 16-36 141
450 18 152 350 1250 650 280 585 20-30 600 20-36 191
500 20 152 380 1290 650 280 650 20-33 660 20-36 260
600 24 154 435 1455 850 380 770 20-36 770 20-39 380
700 28 165 480 1585 850 380 840 24-36 875 24-42 450
800 32 190 530 1700 1250 380 950 24-39 990 24-48 650
900 36 203 595 1865 1250 380 1050 28-39 1090 28-48 830
1000 40 216 650 2015 1250 380 1170 28-42 1210 28-56 1050
1200 48 254 775 2250 1250 380 1390 32-48 1420 32-56 1400
1400 56 279 870 1590 36-48 1640 36-62 1900
1600 64 318 1000 1820 40-56 1860 40-62 2900
1800 72 356 1110 2020 44-56 2070 44-70 4000
2000 80 406 1250 2230 48-62 2300 48-70 5300

PN4.0MPa系列對夾式多層次金屬硬密封蝶閥
公稱通徑 結構長度（標準值） 外形尺寸（參考值） 連接尺寸(標準值)
H H2 A2 B2 PN4.0MPa
毫米 英寸 L D1 Z-d
50 2 43 112 125 4-18
65 21/2 46 115 625 250 170 145 8-18
80 3 64 120 625 250 170 160 8-18
100 4 64 138 645 250 170 190 8-22
125 5 70 164 675 250 170 220 8-26
150 6 76 175 715 450 220 250 8-26
200 8 89 208 800 450 220 320 12-30
250 10 114 243 850 450 220 385 12-33
300 12 114 285 925 450 280 450 16-33
350 14 127 320 1035 650 280 510 16-36
400 16 140 350 1070 650 280 585 16-39
450 18 152 350 1190 650 280 610 20-39
500 20 152 380 670 20-42

注：法蘭標準:GB/T9113.1-2000 GB/T911.5.1-2000
用戶注意：表中H1、H2、H3尺寸均可根據用戶需要加長（長桿蝶閥），若需特殊材料定貨時提出。
