川滬首頁 >> 產品展示 >> 氣動蝶閥 >> 氣動法蘭蝶閥

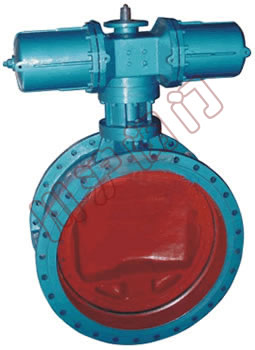

D641X氣動法蘭蝶閥

D641X氣動法蘭蝶閥 D641X氣動法蘭蝶閥,結構圖
氣動法蘭蝶閥 氣動法蘭蝶閥 結構圖

一、氣動法蘭蝶閥 用途及特點

該產品由橡膠密封蝶閥和碳鋼或不銹鋼閥板、閥桿構成。適用于溫度≤120℃如輕紡、造紙、食品、醫藥、化工、石油、電力、等給排水、氣體管道上作調節流量和截流介質的作用。其主要特點為:
1、設計新穎、合理、結構獨特，重量輕，啟閉迅速。
2、操力矩小，操作方便，省力靈巧。
3、可以任何位置安裝，維修方便。
4、密封件可以更換，密封性能可靠達到雙向密封零泄漏。
5、密封材料耐老化、耐腐蝕，使用壽命長等特點。

二、氣動法蘭蝶閥　采用標準

設計標準：GB/T2238-1989
法蘭連接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78
結構長度:GB/T12221-1989
壓力試驗:GB/T13927-1992;JB/T9092-1999

三、氣動法蘭蝶閥　執行機構

采用新型系列AW型氣動執行器：
基本設計：氣動雙氣缸雙活塞拔叉式傳動機構；型號AWxx=雙作用式；型號AWxxS=單作用式（彈簧復位）。
回轉角度：雙作用式=90℃；單作用式=90℃；從兩端可調節角度 -5O ～ +5O。
工作環境溫度：-20℃ ～ 90℃。
氣源壓力：0.2 ～ 0.8Mpa（大1.0Mpa）。

四、氣動法蘭蝶閥　附件的選項

根據不同控制和要求可選擇下列附件：
切斷型附件：?jiǎn)坞娍仉姶砰y、雙電控電磁閥、限位開關回訊器。
調節型附件：電氣定位器、氣動定位器、電氣轉換器。
氣源處理附件：空氣過濾減壓閥、氣源處理三聯件。
手動機構：HVSD手操機構

五、氣動法蘭蝶閥　主要技術參數

公稱通徑 DN（mm） 50～1200
公稱壓力 PN（MPa） 0.6 1.0 1.6
試驗壓力 強度試驗 0.9 1.5 2.4
密封試驗 0.66 1.1 1.76
氣密封試驗 0.6 0.6 0.6
適用介質 空氣、水、污水、蒸氣、煤氣、油品等。
驅動形式 手動、蝸桿蝸輪傳動、氣傳動、電傳動。

六、氣動法蘭蝶閥　主要零件的材質

零件名稱 材料
閥體 球墨鑄鋼、鑄鋼、合金鋼、不銹鋼
蝶板 灰鑄鐵、球墨鑄鋼、鑄鋼、不銹鋼及特殊材料
密封圈 各種橡膠、聚四氟
閥桿 2Cr13、不銹鋼
填料 O型圈、柔性石墨O

七、氣動法蘭蝶閥 蝶閥密封材料選用和適用溫度

材料品種 氯丁橡膠 丁晴橡膠 乙丙橡膠 聚四氟乙烯 硅橡膠 氟橡膠 天然橡膠 尼龍
英語簡稱 CR NBR EPDM PTFE SI VITON NR PA
型號代號 X或J XA或JA XB或JB F或XC、JC XD或JD XE或JE X1 N
耐高溫度 82℃ 93℃ 150℃ 232℃ 250℃ 204℃ 85℃ 93℃
耐低溫度 -40℃ -40℃ -40℃ -268℃ -70℃ -23℃ -20℃ -73℃
適用工作溫度 0~+80℃ -20~+82℃
 -40~+125℃ -30~+150℃ -70~+150℃ -23~+150℃ -20~+85℃ -30~+93℃

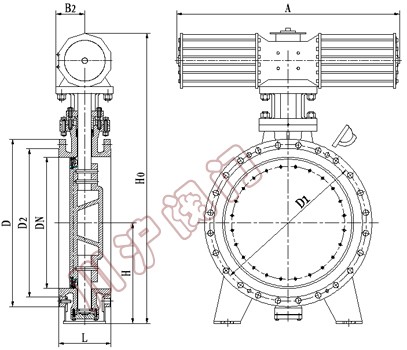

八、D641X氣動法蘭蝶閥 外形尺寸

公稱通徑 長度
 外形尺寸
(參考值)		 連接尺寸(標準值) 重量
kg
0.6MPa 1.0MPa 1.6MPa
毫米 英寸 L H H0 A B D D1 D2 n-d D D1 D2 n-d D D1 D2 n-d
50 2 108 82.5 338 180 65 140 110 88 4-14 165 125 99 4-18 165 125 99 4-18 14
65 21/2 112 92.5 358 180 65 160 130 108 4-14 185 145 118 4-18 185 145 118 4-18 16
80 3 114 100 413 245 72 190 150 124 4-18 200 160 132 8-18 200 160 132 8-18 17
100 4 127 110 428 240 72 210 170 144 4-18 220 180 156 8-18 220 180 156 8-18 21
125 5 140 125 444 240 72 240 200 174 8-18 250 210 184 8-18 250 210 184 8-18 27
150 6 140 142.5 553 350 93 265 225 199 8-18 285 240 211 8-22 285 240 211 8-22 29
200 8 152 170 678 350 93 320 280 254 8-18 340 295 266 8-22 340 295 266 12-22 50
250 10 250 197.5 742 550 350 375 335 309 12-18 395 350 319 12-22 405 355 319 12-26 69
300 12 270 222.5 803 600 350 440 395 363 12-22 445 400 370 12-22 460 410 370 12-26 91
350 14 290 252.5 866 600 350 490 445 413 12-22 505 460 429 16-22 520 470 429 16-26 110
400 16 310 282.5 940 600 350 540 495 463 16-22 565 515 480 16-26 580 525 480 16-30 138
450 18 330 307.5 995 750 380 595 550 518 16-22 615 565 530 20-26 640 585 548 20-30 175
500 20 350 335 1058 750 380 645 600 568 20-22 670 620 582 20-26 715 650 609 20-33 210
600 24 390 390 1163 750 380 755 705 667 20-26 780 725 682 20-30 840 770 720 20-36 275
700 28 430 447.5 1283 750 380 860 810 772 24-26 895 840 794 24-30 910 840 794 24-36 530
800 32 470 507.5 1398 750 380 975 920 878 24-30 1015 950 901 24-33 1025 950 901 24-39 590
900 36 510 557.5 1498 1250 380 1075 1020 978 24-30 1115 1050 1001 28-33 1125 1050 1001 28-39 1400
1000 40 550 615 1608 1500 580 1175 1120 1078 28-30 1230 1160 1112 28-36 1255 1170 1112 28-42 1650
1200 48 630 727.5 1876 1500 580 1405 1340 1295 32-33 1455 1380 1328 32-39 1485 1390 1328 32-48 2140
