氣動套筒調節閥圖片

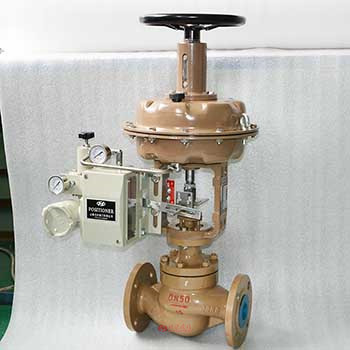

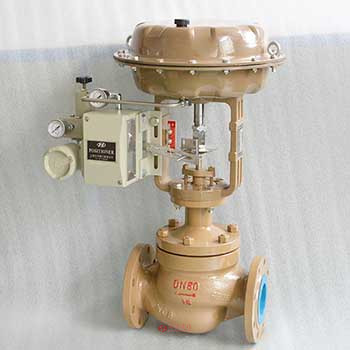

上圖展示的是我司生產氣動套筒調節閥圖片（碳鋼材質）和氣動套筒調節閥帶手動圖片，其中帶手輪操作的氣動調節閥，可以在斷氣后，實現手動對管道介質流量大小的調節或者關閉和打開閥門，實現了不間斷工作的特點，氣動套筒調節閥是由單座調節閥和薄膜式氣動執行器組成，氣動薄膜執行器帶唐歡復位功能，有常開和常閉之分，根據不同的現場技術要求選配閥門定位器，國產常規定位器有HEP-15、HEP-17PTM型、YT-1000L型定位器，進口定位器有西門子定位器6DR50410-0EG00-0AA0、山武定位器AVP-100、AVP-300、YTC-1000L等智能型定位器，接收4-20mA控制信號，或帶HART協議等，將電流信號轉變成相對應的直線位移，自動地控制調節閥開度，達到對管道內流體的壓力、流量、溫度、液位等工藝參數的連續調節。氣動套筒調節閥廣泛使用控制氣體、液體、蒸汽等介質。特別適用于流量大、壓差大、泄漏量要求不高的場合

氣動套筒調節閥 技術參數
公稱通徑(DN) 20 25 32 40 50 65 80 100 125 150 200 250 300
閥座直徑 20 25 32 40 50 65 80 100 125 150 200 250 300
額定流量系數(KV) 直線 10 11 17.6 27.5 44 69 110 176 275 440 630 1000 1600
等百分 6.3 10 16 25 40 63 100 155 250 370 580 900 1300
允許壓差(MPa) 6.4 6.4 5.2 5.2 4.6 4.6 3.7 3.7 3.5 3.1 3.1 2.6 2.2
公稱壓力(MPa) 1.6、2.5、4.0、6.4、10.0
額定行程 16 25 40 60 100
配用執行器型號 ZHA/B-22 ZHA/B-23 ZHA/B-34 ZHA/B-45 ZHA/B-56
閥蓋形式 標準型(-17～+250℃)、高溫型(+250～+450℃)、低溫型(-40～-196℃)、波紋管密封型(-40～+350℃)
壓蓋形式 螺栓壓緊式
密封填料 V型聚四氟乙烯填料、V型柔性石墨填料
閥芯形式 平衡式閥芯(套筒導向)
流量特性 直線性、等百分比

氣動套筒調節閥 零部件參數
零部件 材質
閥體 WCB(ZG25) CF8(304) CF8M(316) CF3M(316L)
閥座 304 304 316 316L
閥芯 304 304 316 316L
墊片 PTFE、金屬石墨纏繞墊片
閥蓋 WCB(ZG25) CF8(304) CF8M(316) CF3M(316L)
密封填料 PTFE、柔性石墨、對位聚苯
填料壓蓋 304 304 316 316L

氣動套筒調節閥 性能參數
項目 不帶定位器 帶定位器
基本誤差% ±5.0 ±1.0
回差% 3.0 1.0
死區% 3.0 0.4
始終點偏差% 氣開 始點 ±2.5 ±1.0
始點 ±5.0 ±1.0
氣關 始點 ±5.0 ±1.0
終點 ±2.5 ±1.0
額定行程偏差% ≤2.5
泄露量L/h 0.01%×閥額定容量
可調范圍R 30：1

有關氣動套筒調節閥流量系數和性能指標，請參考我司網站氣動套筒調節閥介紹
