襯氟閘閥結構和特點

襯氟閘閥的閘板在閥桿的帶動下，沿閥座密封面做升降運動而達到啟閉目的的閥門稱為閘閥。在閘閥的過流面上襯一層氟塑料，用來隔絕介質與金屬殼體的接觸，這樣的閥門便稱為襯氟閘閥。
上海川滬閥門生產的閘閥中有襯膠閘閥和襯氟閘閥之分，襯膠閘閥適合在一般過廢水中使用，介質腐蝕性不強，性能穩定。襯氟閘閥適合在強腐蝕性介質中使用，性價比高。

（1）襯氟閘閥性能參數襯氟閘閥是截?cái)嚅y類的一種，用來接通或截?cái)喙苈分械母�蝕性介質。目前國內有少數幾家企業生產，襯氟閘閥性能參數如下：
公稱壓力PN6～25公稱尺寸DN15~600工作溫度≤150℃適用介質強酸、強堿類

（2）襯氟閘閥結構形式襯氟閘閥結構形式，由于受襯里工藝的限制，不像通用閘閥那樣名目繁多，目前主要有：明桿楔式單閘板結構；暗桿模式單閘板結構；平行式單閘板結構。

（3）襯氟閘閥的特點
①流體阻力小因?yàn)殚y體通道是直流式的，介質流經閘閥時不改變其流動方向，加上內襯氟塑料，內壁光滑，所以流體阻力小。
②啟閉阻力小閘閥啟閉時閘板運動方向與介質流動方向相垂直，與截止閥相比，閘閥的啟閉較省力。
③介質流動方向不受限制介質可從閘閥兩側任意方向流過（雙向密封），均能達到使用的目的，更適用于介質的流動方向可能改變的管路中。
④結構長度較短因?yàn)殚l閥的閘板是垂直置于閥體內的，而截止閥閥瓣是水平置于閥體內的，因而結構長度比截止閥短。
⑤密封性能好全開時密封面受沖蝕較小，關閉時密封面為氟塑料軟密封，零泄漏。
⑥密封面易損傷啟閉時襯氟閘閥的閘板與閥座相接觸的兩密封面之間有相對摩擦，易損傷，影響密封性能與使用壽命，所以應避免在有顆粒介質工況條件下使用。
⑦啟閉時間長且高度大由于閘閥啟閉時須全開或全關，閘板行程大，開啟需要一定的空間，外形尺寸高。
結構復雜零件較多，制造與維修較困難，成本比截止閥高。

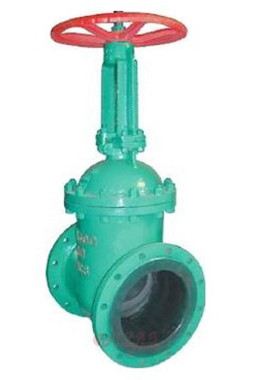

（4）襯氟閘閥典型結構圖閘閥主要由閥體、閥蓋或支架、閥桿、閥桿螺母、閘板、閥座、填料函、密封填料、填料壓蓋及傳動裝置組成，圖1是典型的法蘭連接明桿楔式單閘板襯氟閘閥。對于大口徑襯氟閘閥，為了減少啟閉力矩，可在閥門鄰近的進出口管道上并聯旁通閥（氟塑料襯里截止閥），使用時，先開啟旁通閥，使閘板兩側的壓力差減少，再開啟閘閥。旁通閥公稱直徑不小于DN32。

有關襯氟閘閥的性能指標，請參考我司網站閘閥介紹
