氣動單座調節閥圖片

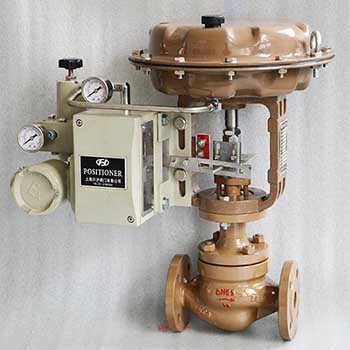

上圖展示的是我司生產氣動單座調節閥圖片（碳鋼材質）和氣動不銹鋼單座調節閥圖片，氣動單座調節閥是由單座調節閥和薄膜式氣動執行器組成，氣動薄膜執行器帶唐歡復位功能，有常開和常閉之分，根據不同的現場技術要求選配閥門定位器，國產常規定位器有HEP-15、HEP-17PTM型、YT-1000L型定位器，進口定位器有西門子定位器6DR50410-0EG00-0AA0、山武定位器AVP-100、AVP-300、YTC-1000L等智能型定位器，接收4-20mA控制信號，或帶HART協議等，將電流信號轉變成相對應的直線位移，自動地控制調節閥開度，達到對管道內流體的壓力、流量、溫度、液位等工藝參數的連續調節。氣動單座調節閥廣泛使用控制氣體、液體、蒸汽等介質。

性能參數

公稱壓力(MPa) 1.6、2.5、4.0、6.4、10.0
額定行程 16 25 40 60 100
執行器型號 ZHA/B-22 ZHA/B-23 ZHA/B-34 ZHA/B-45 ZHA/B-56
流量特性 直線性、等百分比
閥蓋形式 標準型(-17～+250℃)、高溫型(+250～+450℃)、低溫型(-40～-196℃)、波紋管密封型(-40～+350℃)
壓蓋形式 螺栓壓緊式
密封填料 V型聚四氟乙烯填料、V型柔性石墨填料
閥芯形式 單座柱塞型閥芯

項目 不帶定位器 帶定位器
基本誤差% ±5.0 ±1.0
回差% 3.0 1.0
死區% 3.0 0.4
始終點偏差% 氣開 始點 ±2.5 ±1.0
始點 ±5.0 ±1.0
氣關 始點 ±5.0 ±1.0
終點 ±2.5 ±1.0
額定行程偏差% ≤2.5
泄露量L/h 0.01%×閥額定容量
可調范圍R 30：1

有關氣動單座調節閥流量系數和性能指標，請參考我司網站氣動單座調節閥介紹
