過濾器型號編制和過濾目數說明

過濾器定義
過濾器是除去液體中少量固體顆粒的小型設備，可保護壓縮機、泵、儀表和其他設備的正常工作，當流體進入置有一定規格濾網的濾筒后，其雜質被阻擋，而清潔的濾液則由過濾器出口排出，當需要清洗時，只要將可拆卸的濾筒取出，處理后重新裝入即可，因此，使用維護極為方便。管道中的垃圾碎屑經常會對設備造成損壞，如水垢、鐵銹、復合密封劑、焊渣及其他固體顆粒等都可能進入管道系統中，為了防止含有粉塵和顆粒的流體對設備的不利影響，常在管道中使用過濾器。為防止泵免遭遺留在管道中的施工垃圾的侵害，泵的上游可以裝上過濾器裝置。過濾器可以過濾掉液體或氣體中的固體顆粒，保護設備免于損壞，防止管路堵死。
過濾器流通載面上裝有過濾網，當液體通過的時候，絕大多數雜質都會被濾網阻攔。過濾器需要定期清洗以防止堵塞。

①標準所列過濾器適用于化工、石油化工、輕工等生產中的液體及氣體物料，用以過濾其固體雜質，通常安裝在泵、壓縮機的入口或流量?jī)x表前的管道上，以保護此類設備或儀表。
②標準包括公制和英制兩個系列：公制系列分PN10、PN25、PN40三個壓力等級；英制系列分Class150（PN20）、Class300（PN50）兩個壓力等級。公制系列中的尖頂和平頂錐形過濾器壓力等級從PN6開始，即PN6、PN10、PN25。
③標準過濾器的主要結構材料選用鑄鐵、碳鋼、低合金鋼和奧氏體不銹鋼四種，其工作溫度范圍：鑄鐵為一20~300℃，碳鋼一20~400℃，低合金鋼一40~400℃，不銹鋼一196~400℃。

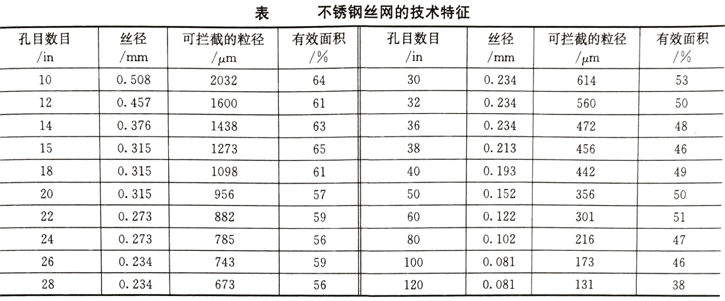

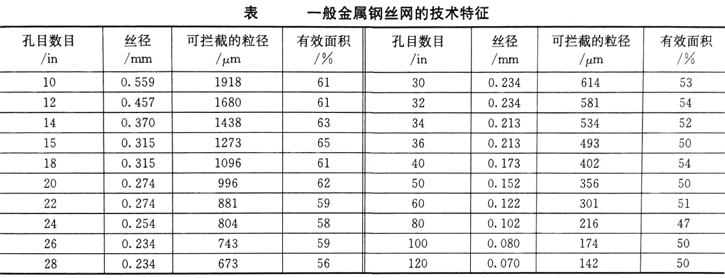

④標準過濾器以30目/in的不銹鋼絲網作為標準網，可攔截粒徑不小于614um的固體顆粒。

過濾器型號編制說明

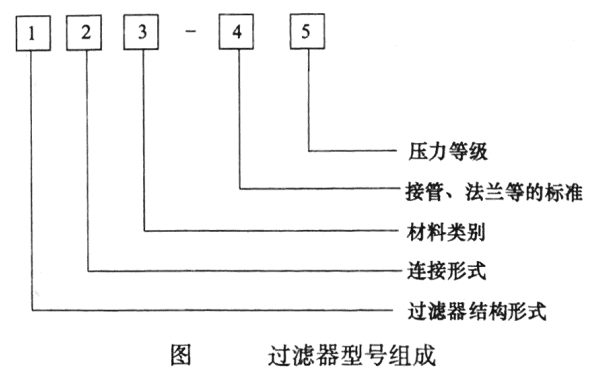

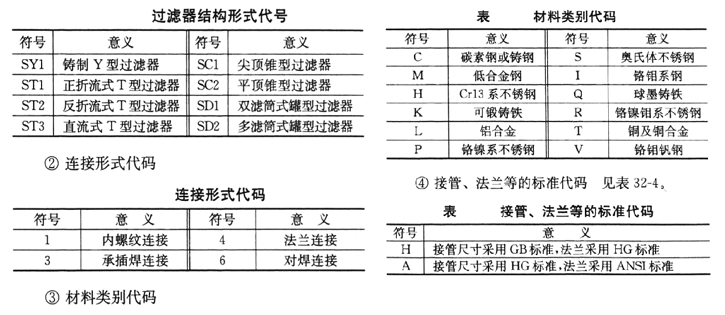

過濾器的型號由過濾器結構形式，連接形式，材料類別，接管、法蘭等的標準，壓力等級5部分組成，見下圖。

過濾器目數的定義
目數越大，說明物料粒度越細；目數越小，說明物料粒度越大。篩分粒度就是顆粒可以通過篩網的篩孔尺寸，1英寸(25.4mm)長度上所具有的網孔個數稱之為目數。
各國標準篩的規格不盡相同，常用的泰勒制是以每英寸長的孔數為篩號，稱為目。例如100目的篩子表示每英寸篩網上有100個篩孔。
