先導式電磁閥選型說明

先導式電磁閥是一種電磁力只作用于先導閥，主閥依據先導閥的指令，完全依靠介質壓差的作用而完成其動作功能的電磁閥。由于體積小、價格低，這類電磁閥在控制系統中應用廣泛。先導式電磁閥由兩大組件組成，上部件為先導閥，下部件為主閥。先導閥和主閥間通過在閥蓋上的管道相聯系，并通過這種聯系用先導閥的動作來控制主閥的開關。

先導電磁閥的特點是先導閥先動作，然后依靠管路壓差（閥前與閥后的壓差）完成主閥的開啟或關閉。先導式電磁閥具有先導閥行程短、電磁力小、耗電量低（功率�。�、結構簡單緊湊、外形小、公稱尺寸范圍廣泛（DN6~500）等特點。

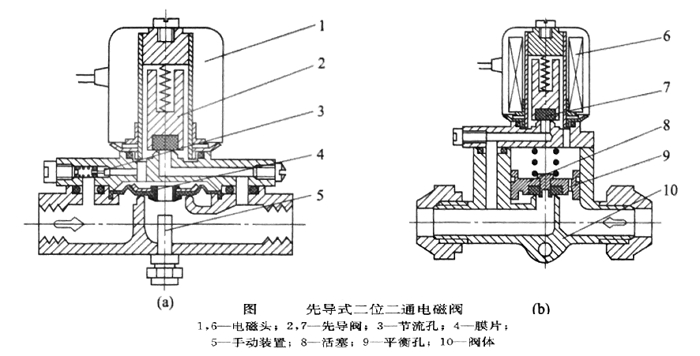

（1）先導式二位二通電磁閥的結構及工作原理先導式二位二通電磁閥（圖1）由兩大部分組成，上部件為先導閥，下部件為主閥，先導閥和主閥間通過在閥蓋上的管道相聯系，并通過先導閥的動作由介質的壓差控制主閥的開啟或關閉。
先導式電磁閥的主閥有膜片式和活塞式兩種結構，膜片結構較活塞結構價格低廉，不易磨損。但橡膠片易老化，有時性能不可靠.但膜片更換方便。
當線圈通電，先導閥開啟，膜片或活塞（主閥）腔的工作介質由先導孔外泄到閥的出口端。一部分工作介質由平衡孔進入膜片或活塞腔，由于平衡孔進入的流量遠小于先導孔排出的流量，使膜片或活塞腔的介質壓力急劇下降。而膜片或閥塞下方的介質壓力仍維持不變與進口介質壓力相同。這樣膜片或閥塞的內外便有了壓力差。正是這種壓差，促使膜片或活塞克服自重與彈簧力而上提（上�。�，使工作介質在管路內流通。
當線圈斷電時，先導閥關閉，主閥腔的工作介質不能外泄，而進口來的工作介質仍從平衡孔不斷地涌人主閥腔內，導致活塞內外的壓力逐漸消失而趨于平衡。于是主閥靠自重和彈簧力迅速關閉主閥口，使管路內的工作介質切斷。

（2）先導式二位三通電磁閥的結構及工作原理

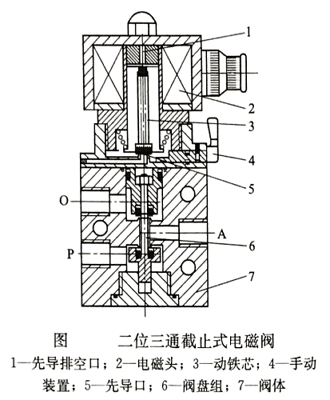

先導式二位三通電磁閥（圖2）同樣由先導閥組及主閥兩大部分組成。主閥的進口端有工藝通道使介質與先導閥相通。通過電磁線圈的通電與斷電，使先導閥控制主閥完成下面的功能：進口與工作口接通或關閉；工作口與排空口接通或關閉。
當電磁閥通電時，線圈產生電磁力，拉動鐵芯向上運動打開先導閥口，進氣口P端氣體進入閥盤組上腔，在壓差作用下，閥盤組向下運動關閉閥體上閥座口，即排空口O，同時打開主閥下閥座口，進氣口P與工作口A接通，工作介質由P口進入A口。
當電磁閥斷電時，線圈電磁力消失，動鐵芯在彈簧力作用下向下運動關閉先導閥口，阻斷P口介質進人閥盤組上腔，在壓差作用下，閥盤組向上運動關閉主閥下閥座口，即進氣口P，同時打開閥體上閥座口，即排空口O，工作口A與排空口O接通，工作介質由A口進入O口。閥盤組上方的氣體由先導排空口排入大氣中。

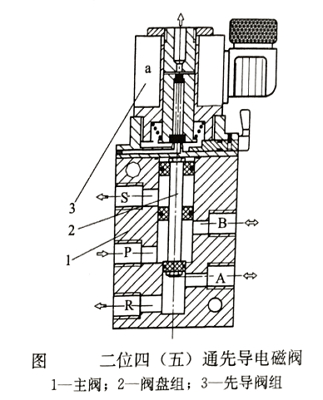

（3）先導式二位四（五）通電磁閥的結構及工作原理先導式二位四（五）通電磁閥（圖3）同樣由先導閥組和主閥兩大部分組成。
單電控二位四（五）通先導式電磁閥的工作原理：電磁閥有一個進氣口P，有兩個工作口A和B，有兩個排空口S和R，P口有一工藝通道與先導閥相通。
當電磁閥在斷電時進氣口P與工作口B相通，工作口A端的氣體由排氣口R排出；當電磁閥在通電狀態時進氣口P與工作口A相通，工作口B端的氣體由排氣口S排出。二位四通電磁閥的排空口是共用一個排空口。
