截止閥的種類和應用范圍

小通徑的截止閥，多采用外螺紋連接或卡套連接，較大口徑的截止閥也可以采用法蘭連接。截止閥大多采用手輪或手柄驅動，少數高壓較大口徑的截止閥或需要自動操作的場合，也可以采用電動驅動。
截止閥的流動阻力很大，關閉力矩也大，影響了它在大口徑場合的應用。為了擴大截止閥的應用范圍，目前國內外都在研究改進截止閥的結構，以減小流動阻力和關閉力矩。例如近年來出現的內壓自平衡式截止閥。下文簡述各種類型的截止閥的應用。

1.針形截止閥
針形截止閥是作為精確的流量控制用的。閥瓣通常與閥桿制成體，它有一個與閥座配合，精度非常高的針狀頭部。而且針形截止閥閥桿螺紋的螺距比一般普通截止閥的閥桿螺紋螺距要小。在通常情況下，針形截止閥閥座孔的尺寸比管道尺寸小。因此，它通常只限于在公稱尺寸小的管線中使用，更多的用于取樣閥。

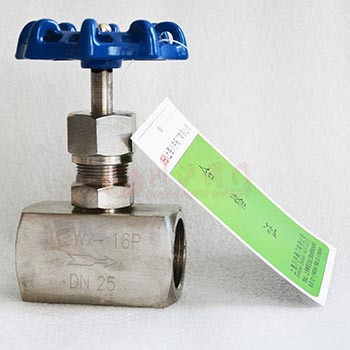

針形截止閥

2.直流式截止閥
直流式截止閥的閥桿和通道成一一定角度，其閥座密封面與進出口通道也有一定的角度，閥體可制成整體式或分開式。直流式截止閥幾乎不改變流體的流動方向，在截止閥中流阻小。閥座和閥瓣密封面可堆焊硬質合金，使整個閥門更耐沖刷和腐蝕，非常適合于氧化鋁系統中的管路控制，同時也適合于有結焦和固體顆粒的管道中。

直流式截止閥

3.角式截止閥
角式截止閥的大優點是可以把閥門安裝在管路系統的拐角處，這樣既節約了90*彎頭，又便于操作，適合應用在化肥廠的合成氨生產系統中和制冷系統中。如J44H-160、 J44H-320就完全是為合成氨生產系統而設計的。

4.鋼球或陶瓷球密封截止閥
該閥的結構特點是閥體分為連體式和分體式，閥瓣為STL硬質合金鋼球或?yàn)榉蔷Х勰┎牧辖?jīng)壓制成形、高溫?zé)�結、精研制成的瓷球。閥桿下端滾壓包絡球體在閥桿球孔內，球體在閥桿的球孔內做維轉動時可產生無數條密封線，大大增加了密封面的使用壽命，還能保證可靠的密封。該閥由于受球體尺寸的限制，一般用于較小的公稱尺寸，約為DN6~25，適用于核電廠、火電廠的高溫高壓蒸汽管路，取樣、排污系統的儀表管路以及石化、化工系統中的耐溫、耐壓、耐磨損、耐蝕的管路上。

5.高溫高壓電站截止閥
高溫高壓電站截止閥的閥體與閥蓋連接均采用壓力自緊密封式或卡箍式，閥體與管路的連接形式為對接焊連接，閥體材料多采用鉻鉬鋼或鉻鉬釩鋼，密封面堆焊硬質合金。因此，耐高溫高壓、抗熱性好;密封面耐磨損、耐擦傷、耐蝕，密封性能好，壽命長。適用于火電工業系統、石油化工系統及冶金行業等的高溫高壓水、蒸汽、油品、過熱蒸汽的管路上。

6.氧氣管路用截止閥
氧氣管路用截止閥嚴格按氧氣管路的要求進行設計，填料函外部嚴格密封，防止外界污物進人填料函內。閥體兩端法蘭有接地裝置，在管路上安裝完畢后，應接地，嚴防靜電起火。殼體材料通常選用奧氏體不銹鋼或銅合金，導電性好、不易發生靜電起火。密封副材料為聚四氟乙烯對閥體本體材料，密封性能好，氣體檢驗泄漏量為零。組裝前的零部件和組裝試驗完成后的整機必須經脫脂處理，以防止引起靜電起火。主要適用于冶金系統的氧氣管路，在其他行業的氧氣管路也適用。

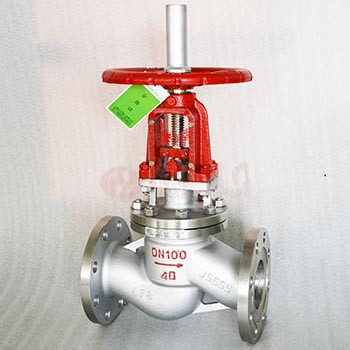

氧氣管路用截止閥

7.石油液化氣截止閥
石油液化氣截止閥專為石油液化氣的管路或裝置設計。結構上注意了防火要求。填料采用聚四氟乙烯，密封可靠、無外漏。密封副材料選用聚四氟乙烯或尼龍對閥體本體材料，密封可靠。適用于液化石油氣管路系統，作為啟閉裝置。也適用于溫度不高于80C的其他管路作切斷閥使用。
