真空閥門的選用全知道

發布時間：2023-7-11

真空是指正常介質操作壓力為0.1~0.00001MPa（絕壓）的工況條件下，真空閥門有以下幾個特點：

①閥門型式、結構等應保證閥門有較好的嚴密性，以維持真空度的要求；

②應有較小的介質流動阻力；

③閥門的內件不能因為負壓條件而產生與支持件的分離，例如，對于有襯里的閥門，應評估襯里層在負壓條件下與主體材料脫離的可能性。

真空應用的閥門，下列原則應予考慮。

（1）閥門類型下列閥門適宜用作真空閥門：

①固定球非金屬密封球閥；

②栓連閥蓋的楔形閘閥；

栓連閥蓋而且采用旋塞形或球形閥芯的截止閥；

④栓連閥蓋的旋啟式止回閥；

⑤高真空時，應考慮選用波紋管密封閥門。

（2）閥門結構

①一般情況下，宜采用全通徑閥門。

②除非有其他特殊需要，應盡可能采用焊接連接。

③閥蓋：有助于減少閥門通過閥蓋泄漏的結構，如采用焊接閥蓋（DN40及以下）、采用箱式結構的閥蓋、采用活載連接等，都值得閥門制造商進行評估和應用。真空閥門不能采用壓力密封閥蓋。

④填料函：有助于減少閥門通過閥桿泄漏的結構及措施，如提高填料函和閥桿的加工精度、采用活載連接、采用燈籠環等，都值得閥門制造商進行評估和應用。

⑤閥門內件：有助于減少閥門通過閥座泄漏的結構及措施，如提高閥瓣和閥座的加工精度、采用線密封代替面密封、采用強制密封代替被動密封結構等，都值得閥門制造商進行評估和應用。浮動球球閥不能用于真空閥門。帶復位彈簧的止回閥不能用于真空閥門。當采用非金屬密封結構時，應采取防止非金屬密封環脫落的措施。

（3）閥門材料

①對于栓連閥蓋結構，宜采用纏繞式墊或金屬墊，并配套使用高強度螺栓；

②密封劑不能用于真空閥門的輔助密封。

（4）檢查試驗

對于真空閥門，制造商應進行關于真空度的型式試驗。當沒有類似的型式試驗時，應進行每批不少于10%且不少于一個的產品試驗。

（5）常用的真空閥門

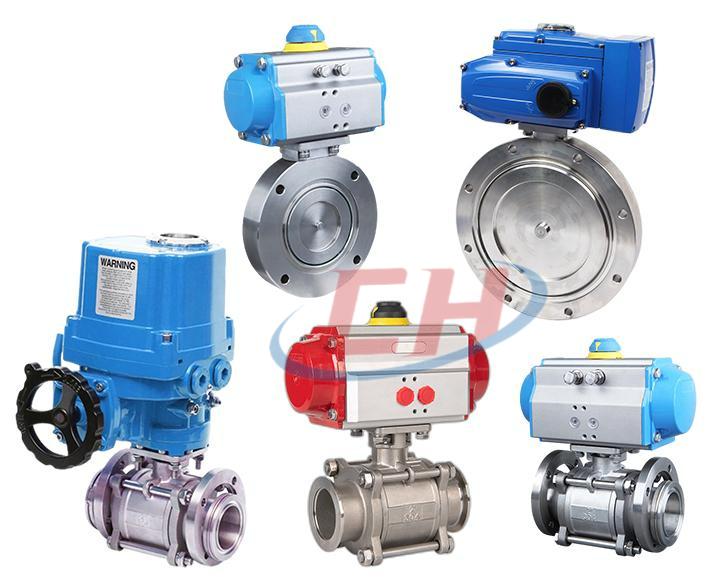

上海川滬閥門生產的真空閥門有，手動真空蝶閥、電動真空蝶閥、氣動真空蝶閥、手動真空球閥、電動真空球閥、氣動真空球閥等，可以根據現場要求，選配合適的執行器，實現對管道介質開關控制或者流量大小的調節（4-20mA 來控制閥門開度）。使用環境中有易燃易爆的氣體場合時，還可以選用防爆ExdII BT4 或者 ExdII CT6 Gb 等電動執行器或者氣動控制附件。

真空閥門
