ZJSP氣動薄膜單座式調節閥選型指南

發布時間：2023-3-31

1.概述

ZJSP氣動薄膜單座式調節閥是由氣動執行器和單座調節閥組成，閥門采用頂部導向不平衡式結構，高強度、重載荷、S 型流道、壓降損失小、流量系數大、可調范圍廣、流量特性精度高。該類型調節閥適用于工況壓差較小的場合，關閉嚴密，適用于對介質流量或者壓力的調節。閥籠采用壓緊閥座設計，解決了傳統的螺紋擰入式閥座拆卸困難，泄漏量大等問題，延長了使用壽命。

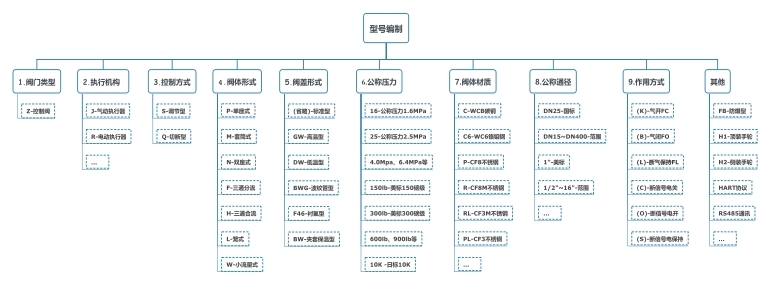

2.型號說明

3.訂貨參數

訂貨時請?zhí)峁┮韵聟��?shù)：
工作介質、工作溫度、介質密度；
閥前壓力、閥后壓力；
最大、正常、最小流量；
連接方式；
操作方式、故障位置；
管道口徑/公稱通徑；
公稱壓力；
附件（定位器、電磁閥、過濾減壓閥、限位開關、保位閥等）。

4.閥門圖片

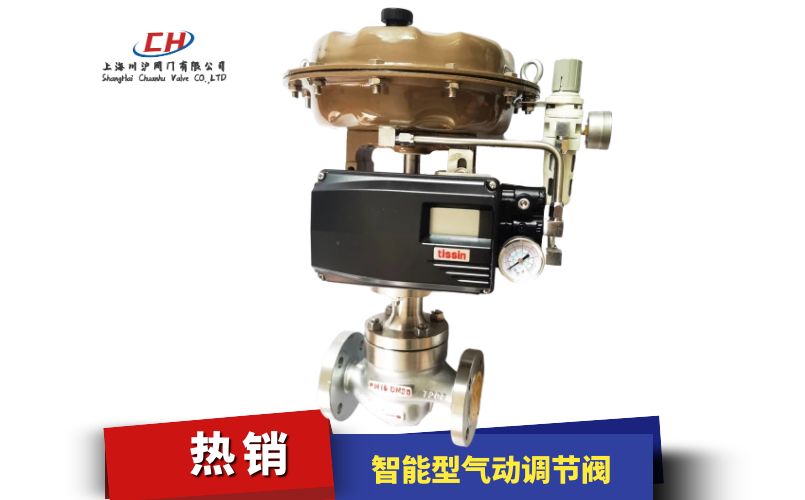

ZJSP氣動薄膜單座式調節閥

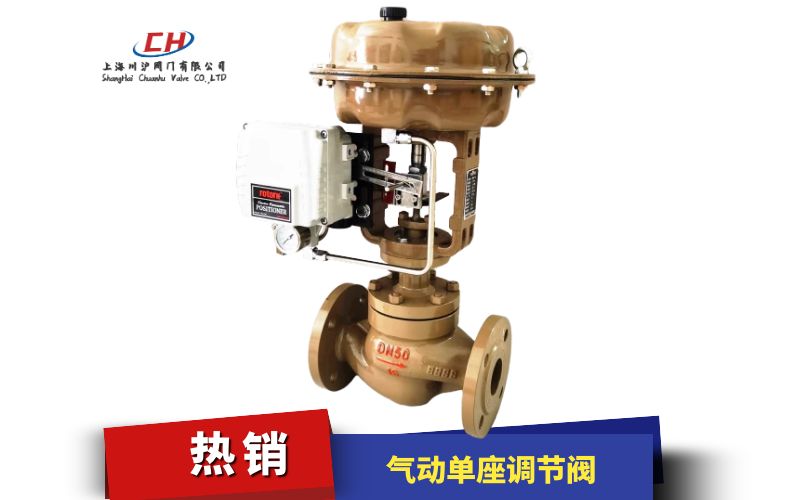

ZJSP氣動薄膜單座式調節閥

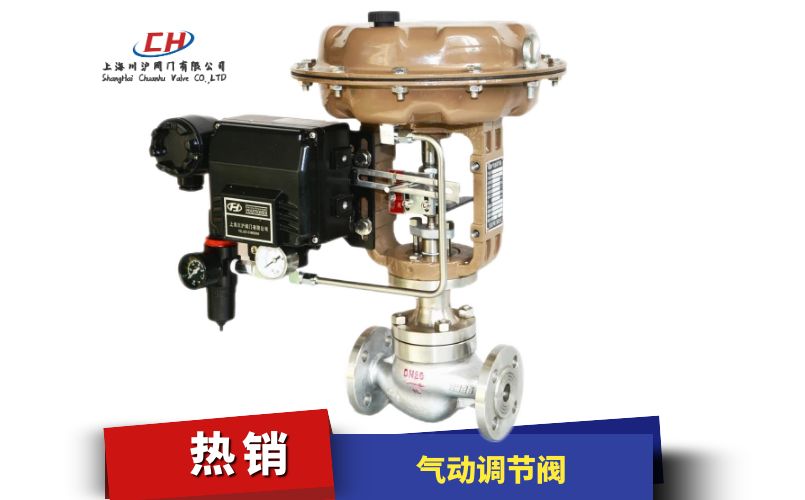

ZJSP氣動薄膜單座式調節閥

5.閥蓋形式

1.可以根據流量大小來定制閥芯大小。
2.密封默認金屬密封，可選軟密封。
3.根據介質和工況，上閥蓋形式可選標準型、高溫型、波紋管型、低溫型等。

• 標準型：閥蓋為常溫上閥蓋，閥蓋材質與閥體材質完全一樣。起到封閉閥體和連接執行機構的作用。工作溫度：-30℃~+250℃。
• 高溫型：閥蓋專為高溫工況設計，通過散熱片增大閥蓋與周圍空氣的接觸面積，起到散熱作用。能有效的保護填料，以及執行機構。工作溫度：+230℃~+530℃。
• 低溫型：閥蓋適用于低溫狀態下的介質（如液氮)。該類型上閥蓋能有效保護填料和執行機構，標準材料是304或者316.也可根據工況采用不同膨脹系數的材料。工作溫度：-196℃~-45℃。
• 波紋管型：閥蓋內裝有不銹鋼波紋管組件，將介質與外界隔絕，并能保證閥桿作上下移動。此外在上閥蓋里面仍有標準填料函，確保不會因介質外漏而造成浪費或引起環境污染。工作溫度：-60℃~+530℃。

6.流量特性

調節閥的流量特性是在閥兩端壓差不變的情況下，不可壓縮流體通過調節閥的流量與開度之間的關系，這種流量特性叫做固有流量特性。
典型的固有流量特性有線性特性和等百分特性。實際上，調節閥控制工藝介質時，開度的變化閥上壓差也是相應變化的。
在這種情況下，調節閥的開度與流量之間的特性曲線就會偏離固有流量特性曲線，我們把這種流量特性叫做實際的流量特性。

• 線性流量特性：指調節閥的流量與開度成直線比例關系。通常用于壓差變化小，幾乎恒定；或閥門上的壓力降成為系統的主要壓力降時，一般使用線性流量特性。
• 等百分比流量特性：指行程變化所引起的流量變化率與此點原來的流量成正比關系。通常用于要求較大的可調范圍；或整個系統的壓力損失大大高于閥門的力損失：或開度變化、閥上壓差變化相對較大。
• 快開：主用應用于開關控制系統，要求開度較小時就有較大的流量，隨開度的增加，流量很快就達到最大；此后再增加開度，流量的變化很小。
