看完這篇就明白了浮動球球閥的結構形式有哪些

浮動球球閥按閥體的結構形式可分側裝式閥體和上裝式閥體兩大類。側裝式閥體又可分為整體式、兩片式和三片式。無論是哪種結構，它們均須滿足一些基本原則。

1.閥桿應倒裝，防吹出結構。這是 ANSI B16.34第6.5.1.1節的規定，閥門的結構其閥桿應不是靠填料壓蓋緊固件來限制它的位置，準確地說，在閥門承壓狀態下，閥桿不會因閥桿密封緊固件的松開而脫離閥門。這是從閥門安全使用角度必須保證的基本條件。

2.防靜電結構，是由一個不銹鋼球和一個彈簧組成，一組置于閥桿端部的孔內，保持與球體接觸;另一組置于閥桿的圓柱體上，保持與閥體接觸，使可能產生的靜電從閥體導走。

3.失火安全（fire-safe）的結構設計，主、副閥體當四氟塑料密封座因失火燒損時，應與球體相接觸，并保持一定程度的密封;主、副閥體的連接面應采用具有失火安全功能的墊片，如金屬纏繞式墊片;在閥桿填料密封處，當填料（PTFE）被燒損后，應有一石墨環阻止介質向外泄漏。

4.應有一限位機構，準確限制球體處在"開"或"關"的位置上。

5.在閥體上應有可供安裝氣動、電動、蝸輪傳動執行器支架的平臺。

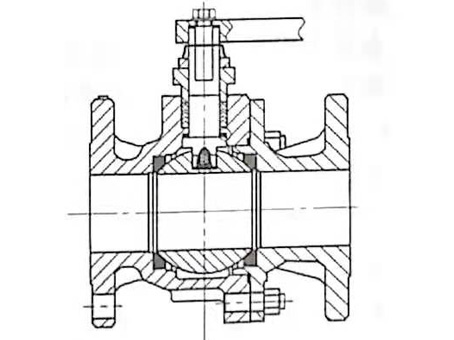

圖1所示是整體式閥體的結構設計，閥桿倒裝，在與閥體相接觸的平面置有一組墊片由兩片PT-FE墊和一片石墨墊組成，以達到減摩和失火安全的目的。兩只唇式密封座與球體從側面裝入，由一只帶有螺紋的側蓋從側面旋入，其間置有密封墊，組成一個完整的壓力邊界。閥桿填料對于通用球閥采用人字形PTFE制造填料，由填料壓蓋和螺栓、螺母壓緊。閥體上有供安裝支架的平臺，設置"開"和"關"的位置限位機構，機構上有可供加鎖的孔。這種結構的優點是閥體為整體結構，無中法蘭螺栓松弛、泄漏之缺點，重量輕，成 本 較低，適用于 Class150，Class300和 Class600，通徑 4in 以下的浮動球球閥。

整體式側裝浮動球閥

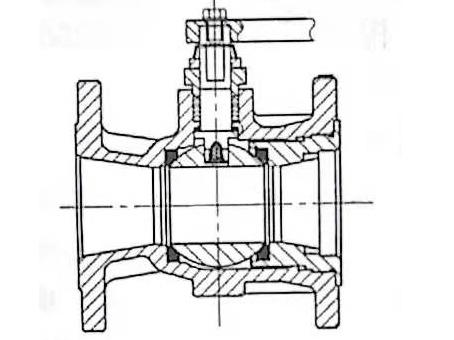

圖2所示是分體式閥體兩段式浮動球球閥的閥體結構，是浮動球球閥常見的一種結構形式。兩段式閥體由主閥體和副閥體組成，用螺栓連接，中間置有失火安全型纏繞式墊片，由金屬和 PTFE組成。中法蘭螺栓的有效截面應大于與管道連接法蘭上螺栓的有效截面，并滿足 ANSI B16.34 標準的規定，防止閥門在使用中由于外載荷、溫度應力引起法蘭螺栓的松弛。這種常用的結構，適用于 Class150 和Class300，NPS8以下的浮動球球閥。

分體式側裝浮動球閥
