ZRSM電動套筒調節閥

• 產品概述

ZRSM電動套筒調節閥，是采用套筒導向，壓力平衡式閥芯，適用于壓差較大的場合。利用平衡密封環代替上閥座，使傳統的套筒雙座閥結構變?yōu)樘淄矄巫�結構，這一改進大大提高了套筒閥的泄漏等級。閥芯利用壓力平衡式結構，啟閉力小通過較小的執行機構推力就能控制高壓差的工況。廣泛應用于要求動態穩定性好的中低溫、中低壓管線的流體控制。
密封性能好、允許壓差大。套筒導向，導向面積大，穩定性好，結構緊湊，可以快速在線更換閥內件，維修效率高，節約人力和時間。平衡式閥芯結構確保所需的執行機構推力小。

• 控制閥參數說明

閥內件特點：套筒導向型、平衡內件結構
帶平衡密封環結構
閥體類型：直通式、角式
閥蓋形式：標準型、散熱型、低溫型、波紋管
流量特性：等百分比、線性、快開
泄漏等級：ANSI/FCI70-2-2013V（標準型金屬閥座）
ANSI/FCI70-2-2013 VI（切斷型軟閥座）
管道連接方式：法蘭式、對焊式
適用溫度范圍：-30℃-260℃
執行機構類型：3810系列電動執行機構、PSL系列電動執行器

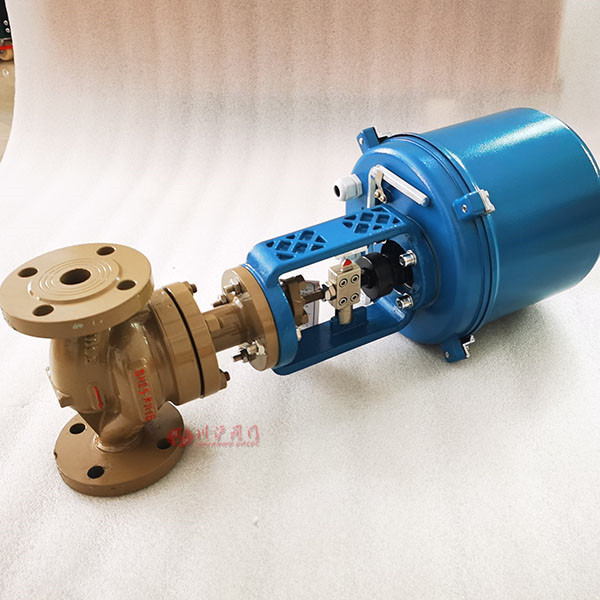

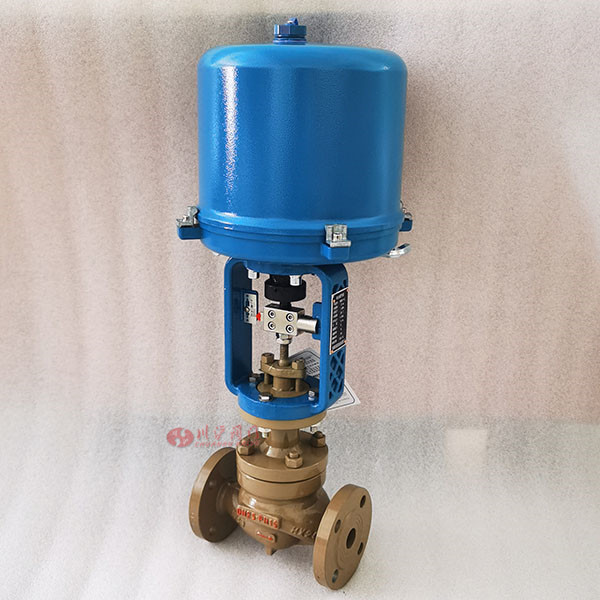

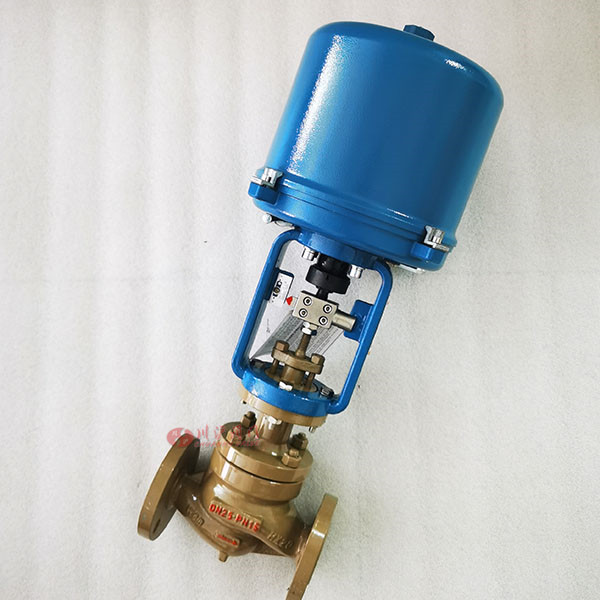

• 產品圖片

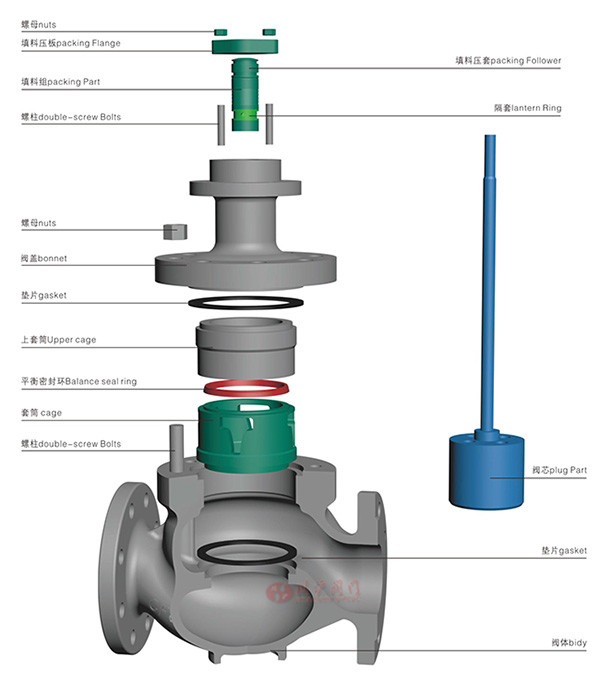

• 閥體內部分解圖

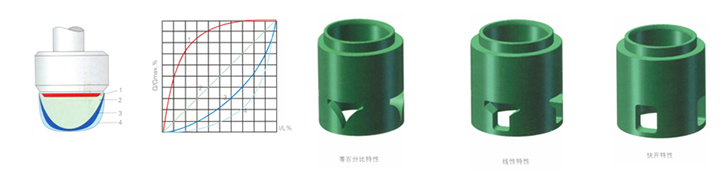

• 流量特性

調節閥的流量特性是在閥兩端壓差不變的情況下，不可壓縮流體通過調節閥的流量與開度之間的關系，這種流量特性叫做固有流量特性。典型的固有流量特性有線性特性和等百分特性。實際上，調節閥控制工藝介質時，開度的變化閥上壓差也是相應變化的。
在這種情況下，調節閥的開度與流量之間的特性曲線就會偏離固有流量特性曲線，我們把這種流量特性叫做實際的流量特性。

線性流量特性：指調節閥的流量與開度成直線比例關系。通常用于壓差變化小，幾乎恒定；或閥門上的壓力降成為系統的主要壓力降時，一般使用線性流量特性。

等百分比流量特性：指行程變化所引起的流量變化率與此點原來的流量成正比關系。通常用于要求較大的可調范圃或整個系統的壓力損失大大高于閥門的力損失，或開度變化、閥上壓差變化相對較大。

快開：主用應用于開關控制系統，要求開度較小時就有較大的流量，隨開度的增加，流量很快就達到大；此后再增加開度，流量的變化很小。
