電動高溫調節閥

• 產品概述

ZRSP-GW、ZRSM-GW系列電動高溫調節閥是在電動調節閥閥蓋上加裝散熱片，多用于高溫蒸汽、高溫導熱油、高溫氣體等介質中使用，用來控制介質的流量大小實現對管道的壓力、流量、溫度的調節效果。調節閥接受統一的4-20mA或1-5V·DC的標準信號，將電流信號轉變成相對應的直線位移，自動地控制調節閥開度。

• 選型指導

閥體材質：WCB、304不銹鋼、316不銹鋼、鉻鉬鋼、雙相不銹鋼
公稱通徑：DN15-200mm
壓力范圍：國標(PN1.6、4.0、6.4、10.0、16.0、20.0Mpa)、美標(Class150、300、600)、日標(JIS 10K、20K)
閥蓋形式：標準型(-40~250℃)、低溫型(196~0℃)、高溫型(0~560℃)、波紋管型(-100~400℃)
流量特性：等百分比、線性、快開等
執行機構：普通型、防爆型（ExdII BT4、CT6）、智能型(帶現場操作)
行業應用：應用于 醫療器械、太陽能、清洗設備、食品機械、燃燒器、焊接切割、消防安全、生物制藥、機械制造等行業等

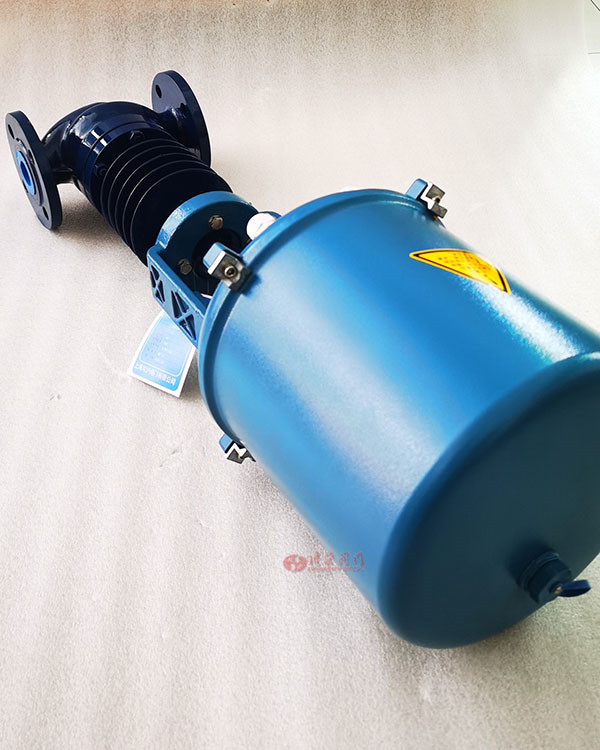

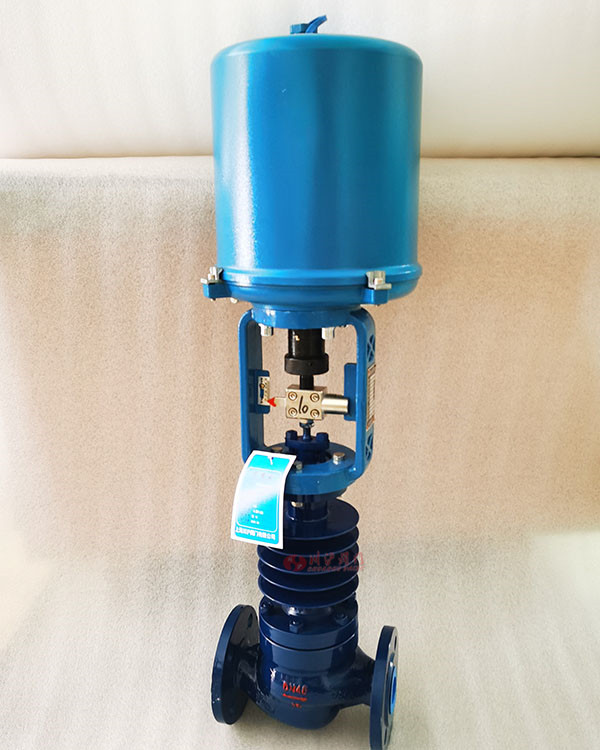

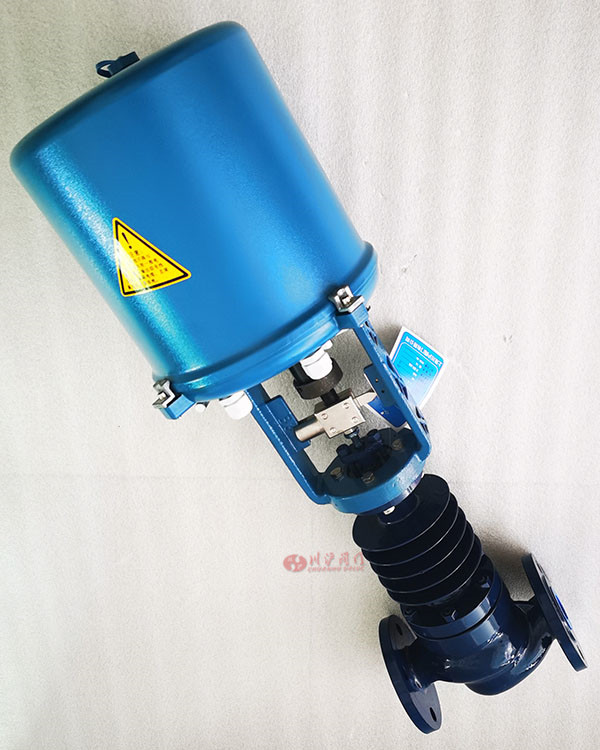

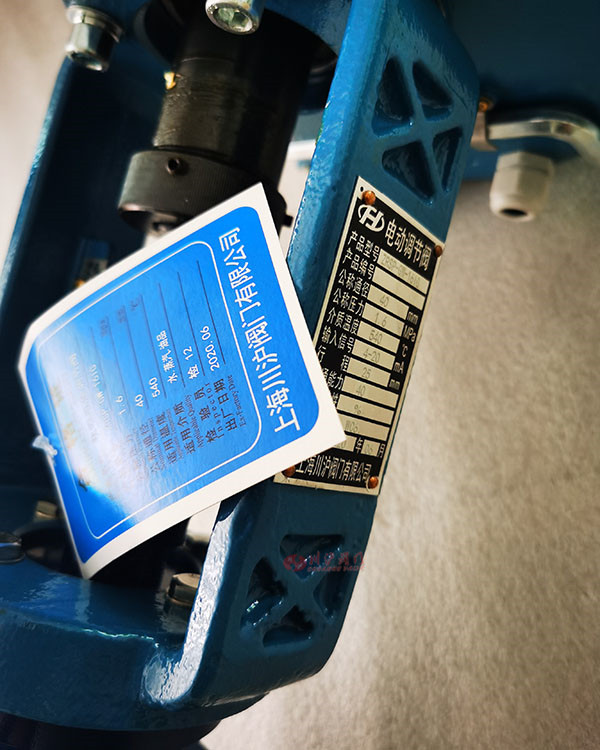

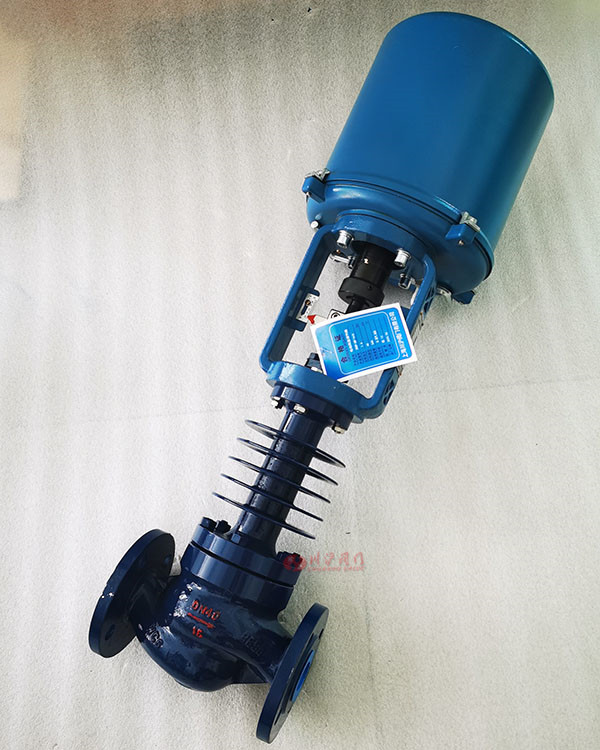

• 產品圖片

• 閥體參數

型式：直通單座鑄造球型閥

公稱通徑：40、50、65、80、100、150、200mm

公稱壓力：ANSI125、150、300、600；JIS10、16、20、

30K；PN1.6、4.0MPa

連接形式：法蘭式：FF、RF、RJ和LG 標準按ANSI B16.5-1981、

JIS B2201-1984、JB79-59等

焊接式：嵌接焊SW（40-50mm）

對接焊BW（65-200mm）

材料：碳鋼（ZG230-450）、鑄不銹鋼（ZGLCr18Ni9Ti

ZG1Cr18Ni9Ti ZG0OCr17Ni12Mo2Ti )、鈦等

上 閥 蓋：常溫型（P）：-17-+230℃

伸長Ⅰ型（E1）：-45-17℃、+230-566℃

伸長Ⅱ型：-100-45℃、焊接式：-196-100℃

備注：工作溫度不準超過各種材料的允許范圍

壓蓋形式：螺栓壓緊式

填料：V型聚四氟乙烯填料、含浸聚四氟乙烯填料、石棉編織填料、石墨填料

• 閥芯參數

閥芯特性：單座柱塞型閥芯

材料：不銹鋼（1Cr18Ni9、1Cr18Ni12Mo2Ti、17-4PH、

9Cr18、316L）、不銹鋼堆焊司太萊合金和耐腐蝕合金等

• 執行器參數

型式：DKZ系列電動執行機構；3810L系列電子式電動執行機構；

2SB系列電子式執行機構；PSL系列電子式電動執行機構。

輸入機構：DKZ系列電動執行機構：Ⅱ型0-10mA·DC（輸入電阻200Ω）

Ⅲ型4-200mA·DC（輸入電阻250Ω）

361L執行機構：4-200mA·DC或1-5V（輸入電阻250Ω）

SL執行機構：4-20mA·DC或1-5V

PSL執行機構：4-20mA·DC

電源電壓：DKZ執行機構：220V,50Hz

3810L執行機構: 220V,50/60Hz

2SB執行機構：單向控制220V，50Hz

PSL執行機構：單向控制220V，50Hz

*三相控制380V，50Hz

手動機構：DKZ執行機構：手輪：316L執行機構；離合式

2SB執行機構：手輪；PSL執行機構；手輪

作用形式：電關式或電開式

• 型號

上海川滬閥門生產的電動高溫調節閥型號有：ZRSP-GW-16C、ZRSP-GW-16P、ZRSM-GW-16C、ZRSM-GW-16P、ZDSP-GW-16C、ZDSP-GW-16P、ZDSM-GW-16C、ZDSM-GW-16P等。
