Q641F氣動O型球閥

• 產品概述

Q641F氣動O型球閥是由活塞式氣動執行器和O型球閥組成，活塞式氣動執行器具有輸出扭矩大，動作迅速的特點，和O型全通球閥組成氣動O型球閥后，在管道緊急切斷的場合有的大范圍的應用。

• 產品特點

DN15~200為浮動球式結構，DN250~300為固定球式結構，閥座采用撓性的唇緣結構，具有磨損補償和中腔自動泄壓作用，因而密封可靠，壽命長。執行機構采用公司的GT系列活塞氣動執行機構。該執行機構具有體積小、重量輕、輸出力大等特點，且活塞與缸體間配有摩擦系數較低的非金屬導向環，避免了活塞與缸體的直接接觸，降低了摩擦力，因而執行機構動作靈敏、使用壽命長。

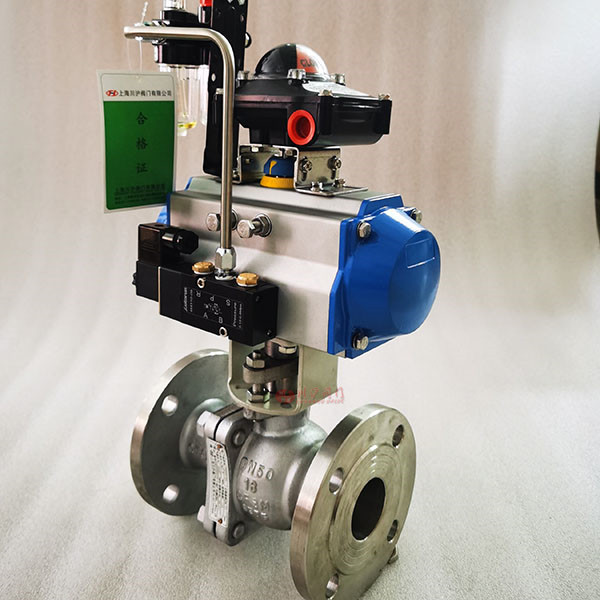

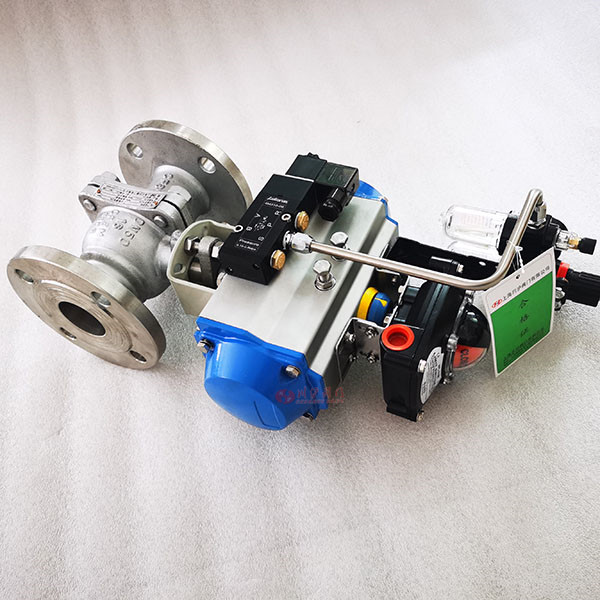

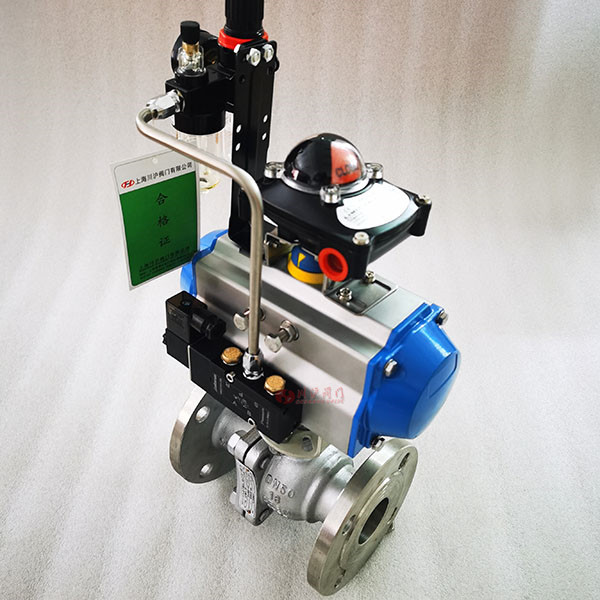

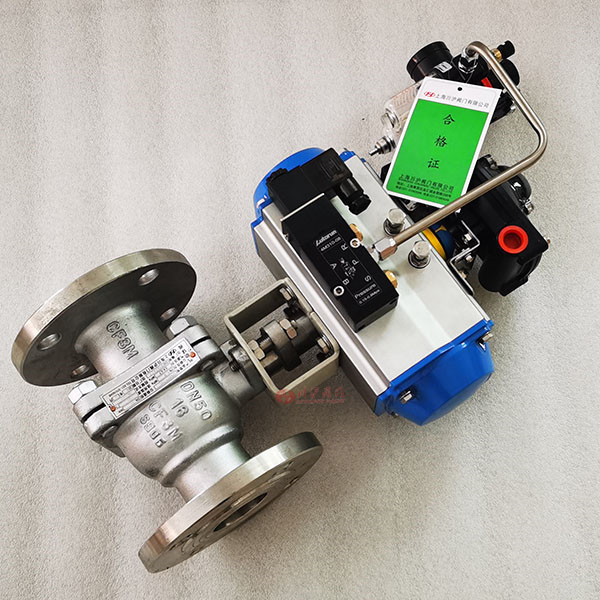

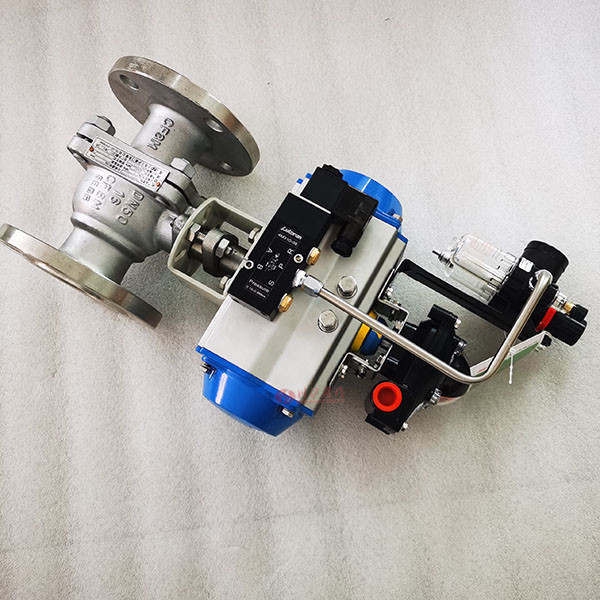

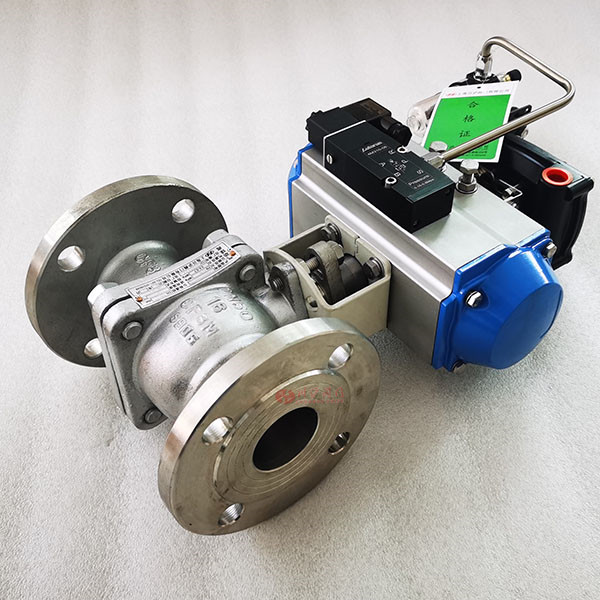

• 產品圖片

• 閥體參數

型式：直通兩開式全腔型鑄造球閥
公稱通徑：DN15～300mm
公稱壓力：PN1.6、2.5、4.0、6.4MPa、ANSI 150、300、JIS10K、20K
連接型式：法蘭連接：RF、凹凸式
法蘭標準：JB/T79.1-2015、ANSI B16.5-1981、JIS B2201-1984
材料：WCB、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti、Ti、（CF8、CF8M、CF3、CF3M）、（SCPH2、SCS13A、SCS14A）注：可根據用戶要求提供其它材料
上閥蓋標準型：與閥體一體鑄造
工作溫度：-20~+180℃、-20~300℃（閥座材料對位聚苯）
填料：聚四氟乙烯、石墨

• 閥體參數

閥芯形式：圓柱形通孔球型閥芯
流量特性：快開特性
閥座：聚四氟乙烯、增強聚四氟乙烯、對位聚苯
材料：2Cr13、1Cr18Ni9Ti、OCr18Ni12Mo2Ti、Ti、（CF8、CF8M、CF3、CF3M）
墊圈：增強聚四氟乙烯、石棉
閥芯：轉角90°

• 執行器參數

型式：AT-S單作用氣動活塞執行機構（帶彈簧復位）
AT-D雙作用氣動活塞執行機構
供氣壓力：0.4~0.7MPa
氣源接口：1/4NPT
閥作用型式：單作用：氣關式或氣開式
雙作用：根據信號轉換控制閥開、閥關

• 應用場合

上海川滬閥門生產的Q641F氣動O型球閥具有結構簡單、體積小、重量輕、密封可靠、壽命長、操作方便等優點，可廣泛應用于石油、化工、電力、輕工等行業的自動控制。
