真空蝶閥原理和性能參數

①真空蝶閥工作原理和使用范圍

真空蝶閥的工作原理是靠固定在轉動軸上的蝶板旋轉90°實現閥門的開啟和關閉。和其他相同口徑的真空閥門相比，真空蝶閥具有結構簡單，通導能力大，閥體結構長度短，啟閉速度快等優點。國內生產的真空蝶閥有手動、氣動、電磁動三種形式，手動真空蝶閥適用小口徑（公稱尺寸DN32～300）真空抽氣系統、抽氣管道接通或截止氣流之用，氣動和電動真空蝶閥，大公稱尺寸可達DN5000。

真空蝶閥在開位、關位都有自鎖功能，閥板可承受0.3MPa的氣體壓力，不怕振動，可在任意位置安裝，閥桿不竄動。
真空蝶閥使用的介質為潔凈空氣及不含顆粒粉塵的非腐蝕性氣體，密封材料選用丁腈橡膠，可用于介質溫度在一25~80℃的高真空系統中，選用氟橡膠密封圈，可用于烘烤溫度150℃的超高真空系統中。

②真空蝶閥形式和性能參數

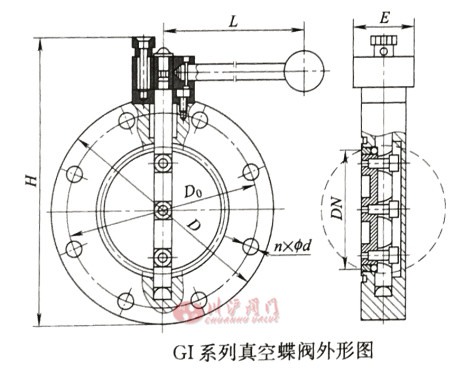

手動高真空蝶閥有GI型、GIA型。GI型真空蝶閥的外形如圖1所示。漏氣速率小于1×10-6Pa·L/s。

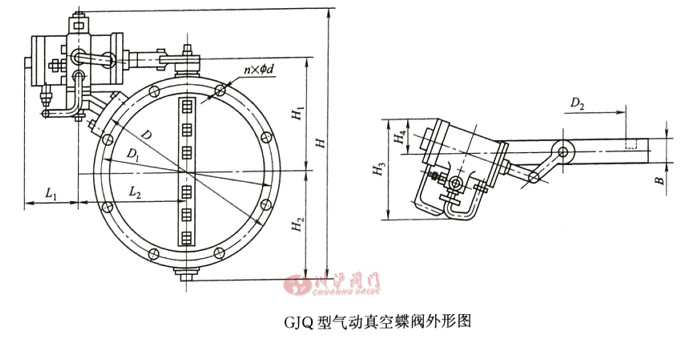

GlQ氣動真空蝶閥，采用1/4旋轉汽缸，轉角可調，設有開位和關位電信號裝置，可作為自動控制信號源實現蝶閥啟閉的自動控制。外形見圖2。

GIQ系列氣動真空蝶閥的漏率小于1×10-5Pa·
L/s。密封材料為丁腈真空橡膠，氣源壓力為0.4～0.6MPa，適用于介質溫度一25~80℃，壓力7×10-4~105Pa的高真空抽氣系統及抽氣管道中。

手、電兩用型GID電動真空蝶閥，采用1/4旋轉的電動裝置，工作平穩，噪聲�。ㄅc氣動閥相比），可在任意方向安裝，閥門開位和關位均有電信號裝置、用于顯示閥板開閉狀態和自動控制的信號源。

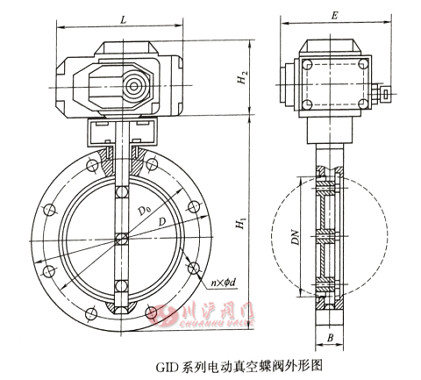

GID系列電動真空蝶閥外形見圖3。

GID系列電動真空閥門的閥板密封材料為丁腈真空橡膠，使用介質和環境溫度為一25~80℃，漏氣速率小于1×10-6Pa·L/s，適用于10-4Pa高真空設備及抽氣管道中。

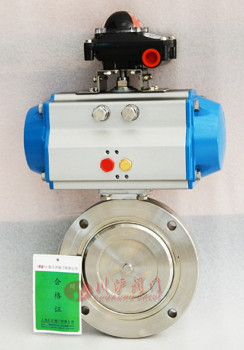

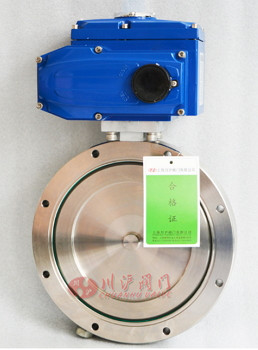

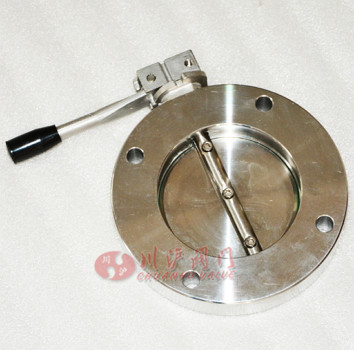

上面圖片展示的是上海川滬閥門生產的部分手動真空蝶閥實物圖、氣動真空蝶閥實物圖、電動真空蝶閥實物圖，有需要請聯系我司銷售部。
