川滬首頁 >> 產品展示 >> 離心泵系列 >> ISG系列單級單吸立式離心泵

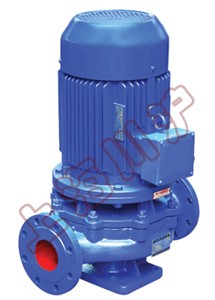

ISG單級單吸立式離心泵

ISG單級單吸立式離心泵
ISG單級單吸立式離心泵

一、ISG單級單吸立式離心泵 概述

ISG型系列單吸管道離心泵，是本單位科技人員聯合國內水泵專家選用國內優秀水力模型，采用IS型離心泵之性能參數，在一般立式泵的基礎上進行巧妙組合設計而成，同時根據使用溫度、介質等不同在ISG型基礎上派生出適用熱水、高溫、腐蝕性化工泵、油泵。該系列產品具有高效節能、嗓音低、性能可靠等優點。符合新國家機械部JB/T53058-93的標準要求。產品按國際ISO2858標準設計制造。

二、ISG單級單吸立式離心泵 主要特點

1、泵為立式結構，進出口口徑相同、且位于同一中心線上，可像閥門一樣安裝于管路之中，設有安裝底腳，增加泵的穩定性，外形緊湊美觀，占地面積小，建筑投入低。
2、葉輪直接安裝在電機的加長軸上，軸向尺寸短，結構緊湊，泵與電機軸承配置合理，能有效地平衡泵運轉產生的徑向和軸向負荷，從而保證了泵的運行平穩，震動噪音低。
3、軸封采用機械密封或機械密封組合，采用進口鈦合金密封環、中型耐高溫機械密封和采用硬質合金材質，耐磨密封，能有效地增長機械密封的使用壽命。
4、安裝檢修方便，無需拆動管路系統，只需卸下泵聯體螺母即可抽出全部轉子部件。
5、可根據使用要求即流量和揚程的需要采用泵的串、并聯運行方式。
6、可根據管路布置的要求采用泵的豎式和橫式安裝。

三、ISG單級單吸立式離心泵 主要用途

1、ISG型管道離心泵，供輸送清水及物理化學性質類似于清水的其他液體之用，適用于工業和城市給排水，高 層建筑增壓送水，園林灌溉，消防增壓及設備配套，使用溫度T：≤80℃。
2、IRG（GRG）型熱水（高溫）循環泵廣泛適用于能源、冶金、化工、紡織、造紙、以及賓館飯店等鍋爐高溫?zé)?水增壓循環輸送及城市采暖系統循環用泵，IRG使用溫度T：≤120℃、GRG使用溫度T：≤240℃。
3、IHG型管道化工泵，供輸送不含固體顆粒，具有腐蝕性，粘度類似于水的液體，適用于石油、化工、冶金、電力、造紙、食品、制藥和合成纖維等部門，使用溫度T：-20℃-120℃。
4、YG型管道油泵，供輸送汽油、柴油、煤油等石油產品，使用溫度T：-20℃-120℃。

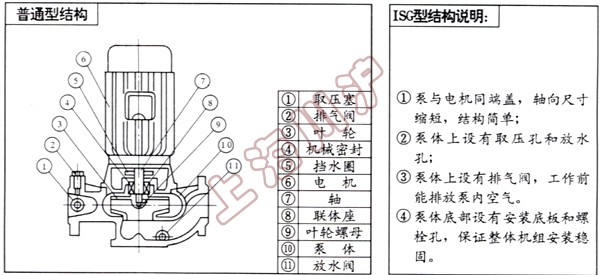

四、ISG單級單吸立式離心泵 結構簡圖

ISG單級單吸立式離心泵 結構簡圖

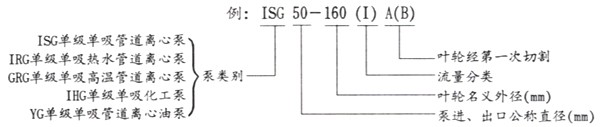

五、ISG單級單吸立式離心泵 型號編制說明

ISG單級單吸立式離心泵 型號編制說明

六、QBY氣動隔膜泵 工作原理

1型號
流量Q
揚程
效率（%）
轉速（r/min）
電機功率（kW）
必需汽蝕余量（NPSH）r
重量

(m3/h)

(L/S)
15-80
1.5
0.42
8
34
2800
0.18
2.3
17
20-110
2.5
0.69
15
34
2800
0.37
2.3
25
20-160
2.5
0.69
32
25
2900
0.75
2.3
29
25-110
4
1.11
15
42
2900
0.55
2.3
26
25-1254
4
1.11
20
36
2900
0.75
2.3
28
25-125A
3.6
1.0
16
35
2900
0.55
2.3
27
25-160
4
1.11
32
32
2900
1.5
2.3
39
25-160A
3.7
1.03
28
31
2900
1.1
2.3
34
32-100
4.5
12.5
12.5
44
2900
0.55
2.0
27
32-100(I)
6.3
1.75
12.5
54
2900
0.75
2.0
32
32-125
5
1.39
20
44
2900
0.75
2.3
28
32-125A
4.5
1.25
16
43
2900
0.55
2.3
28
32-160
6.5
5
32
44
2900
1.5
2.3
39
32-160A
4
1.1
25
34
2900
1.1
2.0
38
32-160(I)
6.3
1.75
32
40
2900
2.2
2.0
47
32-200
4.5
12.5
50
32
2900
3
2.0
55
32-200(I)
6.3
1.75
50
33
2900
4
2.0
43
32-200A
4
1.11
44
40
2900
2.2
2.0
74
40-100
6.3
1.75
12.5
54
2900
0.55
2.3
32
40-100A
5.6
1.56
10
52
2900
0.37
2.3
32
40-125
6.3
1.75
20
46
2900
1.1
2.3
34
40-125A
5.6
1.56
16
45
2900
0.75
2.3
33
40-160
6.3
1.75
32
40
2900
2.2
2.3
47
40-160A
5.9
1.64
28
39
2900
1.5
2.3
43
40-160B
5.5
1.53
24
38
2900
1.1
2.3
38
40-200
6.3
1.75
50
33
2900
4
2.3
74
40-200A
5.9
1.64
44
31
2900
3
2.3
62
40-200B
5.3
1.47
36
29
2900
2.2
2.3
52
40-250
6.3
1.75
80
28
2900
7.5
2.3
105
40-250A
5.9
1.64
70
28
2900
5.5
2.3
98
40-250B
5.5
1.53
60
27
2900
4
2.3
77
40-100(I)
12.5
3.47
12.5
62
2900
1.1
2.3
34
40-100(I)A
11
3.05
10
60
2900
0.75
2.3
32
40-125(I)
12.5
347
20
58
2900
1.5
2.3
38
40-125(I)A
11
3.05
16
57
2900
1.1
2.3
33



2型號
流量Q
揚程
效率（%）
轉速（r/min）
電機功率（kW）
必需汽蝕余量（NPSH）r
重量

(m3/h)

(L/S)
40-160(I)
12.5
3.47
32
52
2900
3
2.3
56
40-160(I)A
11.7
3.25
28
51
2900
2.2
2.3
47
40-160(I)B
10.4
2.89
22
50
2900
1.5
2.3
43
40-200(I)
12.5
3.47
50
46
2900
5.5
2.3
85
40-200(I)A
11.7
3.25
44
45
2900
4
2.3
75
40-200(I)B
10.6
2.94
36
44
2900
3
2.3
63
40-250(I)
12.5
3.47
80
38
2900
11
2.3
145
40-250(I)A
11.6
3.22
70
38
2900
7.5
2.3
95
40-250(I)B
10.8
3.0
60
37
2900
5.5
2.3
94
40-250(I)C
10.0
2.78
52
36
2900
5.5
2.3
88
50-100
12.5
3.47
12.5
62
2900
1.1
2.3
36
50-100A
11
3.05
10
60
2900
0.75
2.3
35
50-125
12.5
3.47
20
58
2900
1.5
2.3
43
50-125A
11
3.05
16
57
2900
1.1
2.3
38
50-160
12.5
3.47
32
52
2900
3
2.3
59
50-160A
11.7
3.25
28
51
2900
2.2
2.3
51
50-160B
10.4
2.89
22
50
2900
1.5
2.3
47
50-200
12.5
3.47
50
46
2900
5.5
2.3
101
50-200A
11.7
3.25
44
45
2900
4
2.3
80
50-200B
10.6
2.94
36
44
2900
3
2.3
68
50-250
12.5
3.47
80
38
2900
11
2.3
160
50-250A
11.6
3.22
70
38
2900
7.5
2.3
115
50-250B
10.8
3.0
60
37
2900
5.5
2.3
114
50-250C
10.0
2.78
52
36
2900
5.5
2.3
108
50-100(I)
25
6.94
12.5
69
2900
1.5
2.5
41
50-100(I)A
22.3
6.19
10
67
2900
1.1
2.5
36
50-125(I)
25
6.94
20
68
2900
3
2.5
56
50-125(I)A
22.3
6.19
16
66
2900
2.2
2.5
48
50-160(I)
25
6.94
32
63
2900
4
2.5
72
50-160(I)A
23.4
6.5
28
62
2900
3
2.5
71
50-160(I)B
21.6
6.0
24
58
2900
2.2
2.5
59
50-200(I)
25
6.94
50
58
2900
7.5
2.5
108
50-200(I)A
23.5
6.53
44
57
2900
5.5
2.5
107
50-200(I)B
21.8
6.06
38
55
2900
4
2.5
100
50-250(I)
25
6.94
80
50
2900
15
2.5
175
