J41H法蘭截止閥

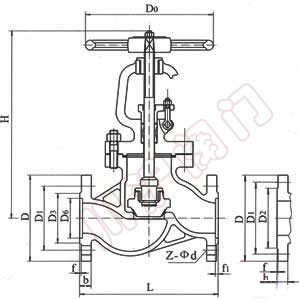

J41H法蘭截止閥 J41H法蘭截止閥,結構圖
J41H法蘭截止閥 J41H法蘭截止閥 結構圖

一、J41H法蘭截止閥主要用途

法蘭連接的截止閥適用于公稱壓力PN1．6～16MPa，工作溫度-29～550℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。驅動方式有手動、齒輪傳動、電動、氣動等。

二、J41H法蘭截止閥結構特點

1、選材考究，符合國內、外相關標準，結構合理，造型美觀。
2、閥瓣、閥座密封面采用鐵基合金堆焊或司太立（Stellite）鈷基硬質合金堆焊而成，耐磨、耐高溫、耐腐蝕、抗擦傷性能好，使用壽命長。
3、閥桿經調質及表面氮化處理，有良好的抗腐蝕性和抗擦傷性。
4、可采用各種配管法蘭標準及法蘭密封面型式，滿足各種工程需要及用戶要求。
5、閥體材料品種齊全，填料、墊片可根據實際工況或用戶要求合理選配，能適用于各種壓力、溫度及介質工況。
6、倒密封采用螺紋連接密封座或本體堆焊奧氏體不銹鋼而成，密封可靠，更換填料可在不停機情況下進行，方便快捷，不影響系統運行。

三、J41H法蘭截止閥應用規范

設計與制造 GB/T12235
連接端尺寸
 結構長度 GB/T12221
法蘭尺寸 JB/T79
檢驗與試驗 JB/T9092
材 料 碳鋼
 GB/T12229
不銹鋼
 GB/T12230
合金鋼 Q/ZB66
標 志 GB/T12220
供 貨 JB/T7928

四、J41H法蘭截止閥主要零件材料及主要用途

閥體 閥蓋 閥瓣 密封圈 閥桿 填料 適用介質 適用溫度 (≤℃)
WCB WCB+D507MO ?D577 2Crl3 柔性石墨 水、油品、蒸汽 425
ZGlCrl8Ni9Ti 0Crl8Ni9Ti+
Stellite12		 Stellite6 lCrl8Ni9Ti PTFE 硝酸類 200
ZGlCrl8Ni2Mo2Ti CF8M+
Stellite12		 lCrl8Ni2Mo2Ti lCrl8Ni2Mo2Ti PTFE 磷酸類、
堿類、混酸		 200
ZG00Crl7Nil4M02 CF3M+
Stellite12		 Stel1ite6 316L PTFE 磷酸類、
尿素、甲銨液		 200
ZGlCr5MO ZGlCr5MO+
Stellite12		 Stel1ite6 25Cr2Mo1VA 柔性石墨 水、油品、蒸汽 550

三、J41H法蘭截止閥主要外形尺寸、連接尺寸及質量

公稱壓力
PN(MPa)		 公稱通徑
DN(mm) 		標準值 參考值
L D D1 n2 D6 b f f1 Z-φd D0 H 質量
1．6 15 130 95 65 45 16 2 4-φ14 218 120 5．2
20 150 105 75 55 16 2 4-φ14 258 140 7．1
25 160 115 85 65 16 2 4-φ14 275 160 7．4
32 180 135 100 78 18 2 4-φ18 280 180 8．5
40 200 145 110 85 18 3 4-φ18 330 200 12．5
50 230 160 125 100 18 3 4-φ18 350 240 20
65 290 180 145 120 18 3 4-φ18 400 280 25
80 310 195 160 135 20 3 8-φ18 355 280 35
100 350 215 180 155 22 3 8-φ18 415 320 50
125 400 245 210 185 24 3 8-φ18 460 360 75
150 480 280 240 210 24 3 8-φ23 510 400 100
200 600 335 295 265 26 3 12-φ23 710 400 210
250 650 405 355 320 30 3 12-φ23 786 450 446
300 750 460 410 375 30 3 12-φ23 925 500 648
2.5 15
 130
 95
 65
 45
 　 16
 2 　 4-φ14
 120
 218
 5.2
20
 150
 105
 75
 55 　 16
 2 　 4-φ14
 140
 258
 7．0
25 160
 115
 85
 65
 　 16
 2 　 4-φ14
 160
 275
 7．4
32
 180
 135
 100
 78
 　 18
 2 　 4-φ18
 180
 280
 8．5
40 200 145 110 85 　 18 3 　 4-φ18 200 330 12．5
50 230 160 125 100 　 20 3 　 4-φ18 240 350 16
65
 290
 180
 145
 120
 　 22
 3
 　 8-φ18
 250
 345
 22
80 310 195 160 135 　 22 3 　 8-φ18 250 360 33
100 350 230 190 160 　 24 3 　 8-φ23 320 370 18
125
 400
 270
 220
 188
 　 28
 3
 　 8-φ25
 320
 480
 85
150 480 300 250 218 　 30 3 　 8-φ25 320 598 105
200 600 360 310 278 　 34 3 　 12-φ25 400 702 178
250 622 425 370 332 　 36 3 　 12-φ30 400 782 446
300
 698
 485
 430
 390
 　 40
 4
 　 16-φ30
 500
 880
 456
4．0 15
 130
 95
 65
 45
 40
 16
 2 4
 3-φ14
 120
 233
 5．4
20
 150
 105
 75
 55 5l
 16
 2 4
 3-φ14
 140
 275 7．0
25 160
 115
 85
 65
 58
 16
 2 4
 3-φ14
 160
 285
 8．85
32
 180
 135
 100
 78
 66
 18
 2 4
 4-φ18
 180
 302
 11．8
40 200 145 110 85 76 18 3 4 4-φ18 200 355 16．5
50
 230
 160
 125
 100
 88
 20
 3
 4
 4-φ18
 200
 350
 23
65
 290
 180
 145
 120
 110
 22 3
 4
 8-φ18
 250
 400
 28
80
 310
 195
 160
 135
 121
 22 3
 4
 8-φ18
 250
 430
 33
100 350 230 190 160 150 24 3 4．5 8-φ23 320 465 53
125 400 270 220 188 176 28 3 4．5 8-φ25 320 505 93
150 480 300 250 218 204 30 3 4．5 8-φ25 320 611 115
200 600 375 320 282 260 38 3 4．5 12-φ30 400 722 210
6．4
 15
 170
 105
 75
 55
 41
 18
 2 4
 4-φ14
 140
 195
 10
20
 190
 125
 90
 68
 5l
 20
 2 4
 4-φ18
 160
 228
 13
25
 210
 135
 100
 78
 58
 22 2 4
 4-φ18
 180
 275 14．5
32 230
 150
 110
 82
 66
 24
 2 4
 4-φ23
 200
 325
 19
40
 260
 165
 125
 95
 76
 24
 3 4
 4-φ23 240 360 25
50
 300
 175
 135
 105
 88
 26
 3
 4
 4-φ23
 200
 410
 35
65 340 200 160 130 110 28 3 4 8-φ23 250 450 48
80
 380
 210
 170
 140
 121
 30
 3
 4
 8-φ23
 250
 485
 56
100
 430
 250
 200
 168
 150
 32 3
 4．5
 8-φ25
 320
 537
 125
125 500 295 240 202 176 36 3 4．5 8-φ30 320 590 136
150 550 340 280 240 204 38 3 4．5 8-φ34 320 646 157
200 650 405 345 300 260 44 3 4．5 12-φ34 400 756 256
10．0 15
 170
 105
 75
 55
 35
 20
 2 6．5
 4-φ14
 140
 202
 l1
20
 190
 125
 90
 68
 45
 22 2 6．5
 4-φ18
 160
 228
 13．2
25 210 135 100 78 50 24 2 6．5
 4-φ18
 180
 250
 14
32
 230
 150
 110
 82
 65
 24
 2 6．5
 4-φ23
 220
 326
 15
40 260 165 125 95 75 26 3 6．5 4-φ23 240 359 29
50
 300
 195
 145
 112
 88 28
 3
 4
 4-φ25
 280
 414
 49
65 340 220 170 138 110 32 3 4 8-φ25 320 464 65
80 380 230 180 148 121 34 3 4 8-φ30 400 547 95
100 430 265 210 172 150 38 3 4．5 8-φ30 450 621 115
125 500 310 250 210 176 42 3 4．5 8-φ34 450 732 149
150 550 350 290 250 204 46 3 4．5 12-φ34 500 840 310
200 650 430 360 312 260 54 3 4．5 12-φ4l 550 925 590
16．0 15
 170
 110
 75
 52
 35
 24
 2 6．5
 4-φ18
 140
 148
 12．2
20
 190
 130
 90
 62
 45
 26
 2 6．5
 4-φ23
 160
 156
 15
25
 210
 140
 100
 72
 50
 28
 2 6．5
 4-φ23
 180
 175
 17
32
 230
 165
 115
 85
 65
 30
 2 6．5
 4-φ25
 220
 200
 21．4
40 260 175 125 92 75 32 3 6．5 4-φ27 240 231 32
50
 300
 215
 165
 132
 88
 36
 3
 4 8-φ25
 280
 432
 54
65 340 245 190 152 110 44 3 4 8-φ30 320 483 79
80
 380
 260
 205
 168
 121
 46
 3
 4 8-φ30
 400
 590
 115
100 430 300 240 200 150 48 3 4．5 8-φ34 450 72l 180
